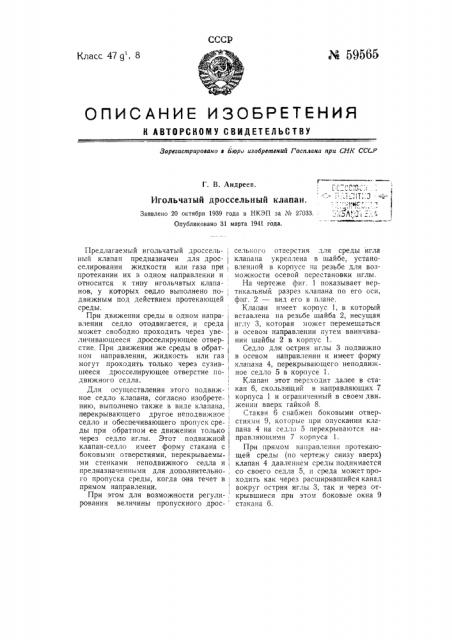

СССР

N 59565

Класс 47 g, 8

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано е Ьюро изобретений Госплана при СНК СССР

Г. В. Андреев.

Игольчатый дроссельный клапан.

Заявлено 20 октября 1939 года в НКЭП за ¹ 2 033

Опубликовано 31 марта 1941 года.

Предлагаемый игольчатый дроссельный клапан предназначен для дросселирования жидкости или газа при протекании их в одном направлении и относится к типу игольчатых клапанов, у которых седло выполнено подвижным под действием протекающей среды.

При движении среды в одном направлении седло отодвигается, и среда может свооодно проходить через увеличивающееся дросселирующее отверстие. При движении же среды в обратном направлении, жидкость или газ могут проходить только через сузившееся дросселирующee отверстие подвижного седла.

Для осуществления этого подвижное седло клапана, согласно изобретению, выполнено также в виде клапана, перекрывающего другое неподвижное седло и обеспечивающего пропуск среды при обратном ее движении только через седло иглы. Этот подвижной клапан-седло имеет форму стакана е боковыми отверстиями, перекрываемыми стенками неподвижного седла и предназначенными для дополнительного пропуска среды, когда она течет в прямом направлении.

При этом для возможности регулирования величины пропускного дроссельного отверстия для среды игла клапана укреплена в шайбе, установленной в корпусе на резьбе для возможности осевой перестановки иглы, На чертеже фиг. 1 показывает вертикальный разрез клапана по его оси, фиг. 2 — вид его в плане.

Клапан имеет корпус 1, в который вставлена на резьбе шайба 2, несущая иглу 3, которая может перемещаться в осевом направлении путем ввинчивания шайбы 2 в корпус 1.

Седло для острия иглы 3 подвижно ! в осевом направлении и имеет форму клапана 4, перекрывающего неподвижное седло 5 в корпусе 1.

Клапан этот переходит далее в стакан б, скользящии в направляющих 7 корпуса 1 и ограниченный в своем дви женин вверх гайкой 8.

Стакан б снабжен боковыми отверстиями 9, которые ри опускании клапана 4 на седло 5 перекрываются на-! правляющими 7 корпуса 1.

При прямом направлении протекающей среды (по чертежу снизу вверх) клапан 4 давлением среды поднимается со своего седла 5, и среда можетпроходить как через расширившийся канал вокруг острия иглы 3, так и через открывшиеся при этом боковые окна 9 стакана б.

59565 фигЯ

Отв. редактор П. В. Никитин

Тип. «Сов, печ.», М 4З55З. Зак. № М-И вЂ” 700

Бена 35 кон.

Госпланиздат

Прй обратном течении среды кла- пан 4 садится на седло 5, окна 9 пере- крываются, и канал вокруг острия, иглы 3 уменьшается до величины, которая зависит от установки шайбы 2 и может быть доведена почти до нуля.

Предмет изобретения.

1. Игольчатый дроссельный клапан с подвижным под действием протекающей среды седлом, отл и ч а юшийся тем, что его подвижное седло выполнено в виде клапана, перекрывающего неподвижное седло и обеспечивающего пропуск среды при обратном ее движении через седло иглы.

2. Форма выполнения клапана по п. 1, отличающаяся тем, чтоклапан, перекрывающий неподвижное седло, выполнен в виде стакана с боковыми отверстиями, перекрываемыми стенками седла и предназначенными для дополнительного пропуска среды, текущей в прямом направлении.

3. Форма выполнения клапана по п. 1, отличающаяся тем, что для возможности регулирования величины пропускного отверстия для среды игла клапана укреплена в шайбе, установленной в корпусе на резьбе для возможности осевой перестановки иглы.
