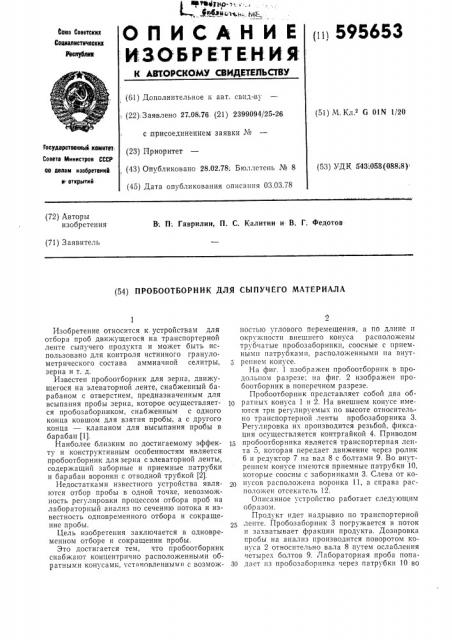

О П И С А Н И Е р, 595653

ИЗОБРЕТЕНИЯ, К АВТОРСКОМУ СВИДЕТЕЙЬСТВУ

Союз Советских

Социалистических

ВЬсаублик (61) Дополнительное к авт. свид-ву

; (22), Заявлено 27..08;76 (21) 2399094/25-26 с лрисоединением заявки ¹ (23) Приоритет (43) Опубликовано 28.02.78; Бюллетень № 8 (45) Дата опубликования описания 03.03.78 (51) М. Кл.з 6 01N 1/20

Государствеимыв. комитат.

Совета Министров СССР (53) УДК 543::05Â(088;8)оо делам изобретений и открытий (72) Авторы изобретения

В; П; Гаврилин, П. С. Калитин и В. Г. Федотов (71) Заявитель (54) ПРОБООТБОРНИК ДЛЯ СЫПУЧЕГО МАТЕРИАЛА

Изобретение относится к устройствам для отбора проб движущегося на транспортерной ленте сыпучего продукта и может быть использовано для контроля истинного гранулометрического состава аммиачной селитры, зерна и т. д.

Известен пробоотборник для зерна, движущегося на элеваторной ленте, снабженный барабаном с отверстием, предназначенным для всыпания пробы зерна, которое осуществляется пробозаборником, снабженным с одного конца ковшом для взятия пробы, а с другого конца — клапаном для высыпания пробы в барабан (1).

Наиболее близким по достигаемому эффекту и конструктивным особенностям является пробоотборник для зерна с элеваторной ленты, содержащий заборные и приемные патрубки и барабан воронки с отводной трубкой (2).

Недостатками известного устройства являются отбор пробы в одной точке, невозможность регулировки процессом отбора проб на лабораторный анализ по сечению потока и известность одновременного отбора и сокращение пробы.

Цель изобретения заключается в одновременном отборе и сокращении пробы.

Это достигается тем, что пробоотборник снабжают концентрично расположенными обратными конусамн, становленными с возможпостыл углового перемещения, а по длине и окружности внешнего конуса расположены трубчатые пробозаборнпкп, соосные с приемными патрубкамп, расположенными на внутреннем конусе.

На фиг. 1 изображен пробоотборник в продольном разрезе; на фиг. 2 изображен пробоотборник в поперечном разрезе.

Пробоотборник представляет собой два об1р ратных конуса 1 и 2. На внешнем конусе имеются три регулируемых по высоте относительно транспортерной ленты пробозаборника 3.

Регулировка их производится резьбой, фиксация осуществляется контргайкой 4, Приводом

15 пробоотборника является транспортерная лента 5, которая передает движение через ролик

6 и редуктор 7 на вал 8 с болтами 9. Во внутреннем конусе имеются приемные патрубки 10, которые соосны с заборниками 3. Слева от конусов расположена воронка 11, а справа расположен отсекатель 12.

Описанное устройство работает следующим образом.

Продукт идет надрывно по транспортерной ленте. Пробозаборнпк 3 погружается в поток и захватывает фракции продукта. Дозировка пробы на анализ производится поворотом конуса 2 относительно вала 8 путем ослабления четырех болтов 9. Лабораторная проба попа30 дает из пробозаборника через патрубки 1О во

5956 внутренний конус и с него ссыпается через воронку 11 на анализ. Остальная часть продукга попадает на внешний конус 2 и отбрасывается отсекателем 12 обратно на транспоргерную ленту. Э

Эта конструкция механического пробоотборцика имеет большие преимущества перед сложными гидравлическими пли пневматическими пробоотборниками периодического действия, используемыми в настоящее время на 1о азотно-туковых заводах для отбора проб гранулированпой амселитры.

Известные устройства производят отбор проб периодически (через 15 — 20 мин) и в больших количествах, что не обеспечивает )з правильных показаний по качеству гранулометрического состава всей партии амселитры и требует затрат дополнительного труда лаборантов для деления проб на специальном ооорудовании при получении минимального ус- 2В рсдненного количества пробы, необходимого для проведения анализа гранулометрического состава амселитры.

Пробоотборник прост по конструкции, что позволяет изготовить его практически на лю1

53

4 бом предприятйи, йроизводит непрерывный отбор и деление проб всей партии амселитры и не требует применения оборудования для деления проб па анализ.

Формула изобретения

1. Пробоотборник для сыпучего материала, содерхкащий заборники, приемные патрубки и воронку с отводной трубкой, о т л и ч а ю-щ и йс я тем, что, с целью одновременного отбора и сокращения пробы, он снабжен копцентрично расположе1шыми обратными конусами, установленными с возможностью углового перемещения.

2. Пробоотборник по п. 1, отл и ч а ю щи йс я тем, что па внешнем конусе укреплены заборники, а на внутреннем — приемные патрубки, причем патрубки и заборнпки установлены соосно.

Источники информации, принятыс во внимание при экспертизе

1. Патент СССР ¹ 1100882255, кл. G 01Х 1/12, 1927.

2. Патент СССР ¹1б45б,,кл. G 01Х 1/12, 1929.

595о53

Фиг 2
