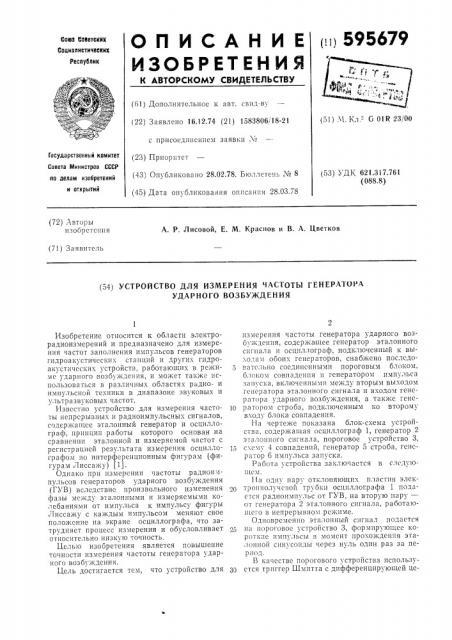

О П И С А Н И Е (и1595679

ИЗОБРЕТЕНИЯ

Сани йеетекик

Социалиетичеекик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 16.12.74 (21) 1583806 18-21 (51) М. Кл. - G 01R 23, 00 с присоединением заявки X (53) УДК 621.317.761 (088.8) (43) Опубликовано 28.02.78. Бюллетень ¹ 8 (45) Дата опубликования описания 28.03.78 по делам изобретений и открытий (72) Авторы изобретения

А. P. Лисовой, E. М. Краснов и В. A. Цветков (71) Заявитель (54) УСТРОИСТВО ДЛЯ ИЗМЕРЕНИЯ ЧАСТОТЫ ГЕНЕРАТОРА

УДАРНОГО ВОЗБУЖДЕНИЯ

ГосУдаРственный комитет (23) Приоритет

Совета Министров СССР

Изобретение относится к области электрорадиоизмсрений и предназначено для измерения частот заполнения импульсов генераторов гидроакустических станций и других гидроакустических устройств, работающих в режиме ударного возбузкдения, и может также использоваться в различных областях радио- и импульсной техники в диапазоне звуковых и ультразвуковых частот.

Известно устройство для измерения частоты непрерывных и радиоимпульсных сигналов, содержащее эталонный генератор и осциллограф, принцип работы которого основан на сравнении эталонной и измеряемой частот с регистрацией результата измерения осциллографом по интерфсрснционным фигурам (фигурам Лиссажу) (1).

Однако при измерении частоты радиоимпульсов генераторов ударного возбуждения (ГУВ) вследствие произвольного изменения фазы между эталонными и измеряемыми колебаниями от импульса к импульсу фигуры

Лиссажу с каждым импульсом меняют свое положение на экране осциллографа, что затрудняет процесс измерения и обусловливает относительно низкую точность.

Целью изобретения является повышение точности измерения частоты генератора ударного возбуждения.

Цель достигается тем, что устройство для измерения частоты генератора ударного возбуждения, содержащее генератор эталонного сигнала и осциллограф, подключенный к вы oдам обоих генераторов, снабжено послсдо5 pàòñëüно соединенными пороговым блоком, блоком совпадения и генератором импульса запуска, включенными между вторым выходом гснсратора эталонного сигнала и входом генератора ударного возбуждения, а также гснс10 ратором строба, подключенным ко второму входу блока совпадения.

На чертеже показана блок-схема устройства, содержащая осциллограф 1, генератор 2 эталонного сигнала, пороговое устройство 3, 15 схему 4 совпадешш. генератор 5 строба, генератор 6 импульса запуска.

Работа стройства заключается в слсдлощем.

1(а одну пару отклоняющих пластин электроннолучевой трубки осциллографа 1 поластся радиоимпульс от ГУВ, на вторую пару— от генератора 2 эталонного сигнала, работающсго в непрерывном режиме.

Одновременно эталонный сигнал подастся на пороговое устройство 3, формирующее короткие импульсы в момент прохождения эталонной синусоиды через нуль один раз за период.

В качестве порогового устройства используется триггер Шмитта с дифференцируюшей цеФорм Гла изобрcтс пня

) Рмхл/ ) Г )3 О &ОО

Сt)c !;) B!)1 ..)!, Л .,) стивов»

Кор;)сктор Е, Мохова

1стрсп Л. К!)))ы)инякова

Рсдвктор А. Куирвкови

I lвго Л" 2)4 ) Тирвгк 1 122 l lо.!пис))u(ill iO 1 осулирст:)сино)о копить го Сопит» Министров «(:ÑÐ

) о;. с .;;,!: ивоорстси!п1 и открь)тиш

113035, Москов,,)К-35, 1о!)уп)скоп 31)В).,;;, 4, 5

Звкив 34,, 13

Типог)вфив, пр С3!!) повн, 2

TlO IKO1I НЯ. ВЫХОДЕ. Ивину.7«C«i C ПОРОГОВОГО устройства 3 поступают на первый вход схемы 4 совпадений, на второй вход которой подастся импульс от генератора 5 строба, который запускается внешним сипхроимпульсом.

Длительность строба устанавливается ра«н!)!1 нескольким периодам измеряемой 13стоты.

Т!!к)!м образом, с I)hlxo. Ià схемы 1 со«1 13дсн. )й снимается несколько коротки.: импульсов, пер Вым из IioTOpllx зап скастся Гснср !тор 6 импульса запуска. В качестве генератора импульса запуска и генератора строба нсноль:«)Вяны 1 д ч IIIIIO м ) льтивпорат01зы.

И)!п " 7hc Оп1эедсг1енной длитсльности с Гcнератора 6 подастся на вход ГУВ, вырабатывающего радиоимпульс такой же длитсльlloстн. Поскольку начало возбуждения ГУВ npo"cxo Jит толь| О В ъ!ОмсlIT прохождсни я эталонной синусоиды через нуль независимо от времени прихода синхроимпульса, фаза между колсоапиями гснсратора ударного возбуждения н эталонного генератора 2 остается постояпной, ITQ приВодит к jkcT011÷èÂOì) изображениIG фигур Лиссажу на экране осциллогра фа, "ITo в свою очередь повышает точность и ус корнет процесс измерения частоты ГУВ.

,) с)ропот«о д.!я I«ìcðcIIIIH частоты гснсра)ора у;l;!pl!0«u Возбу.кдсння, содсржашсс гс). сРЯ ГОР э l 11, !ОППОГО иГП 3.13 и Ocli«, 1,70ÃP3 (!), 10 Ii() 1кл)о !Снный к Выходам обои.; генераторов, отан 1;1ющссся:.см, )то, с целью повын!снн)! !очности, опо снабжено послсдо«атсльно сосднпснны»ll пороговым блоком, блоком со«.13,7спня и генератором импульса запуска, 15 включенными между вторым выходом гснераl0p;l эталонного сигнала и входом гс:1сратора ) 73j)IlOI ВОЗ ОУЖ IPI71111, а ТЯКЖС 1 СНС1ЭЯТОРОМ строба, подключенным ко второму входу î 10К)) СОВП3ДСН1111.

20 Источи)!ки lнформации, пр !!Is»llc «0 I)171»!ail!le rip>I экспертизе

1. Ч1!рс «Ii Г, Я. Радиоэлектронные измсрг lIl >l. М., «Энергия):, 197,=).,с. 137 — -138.
