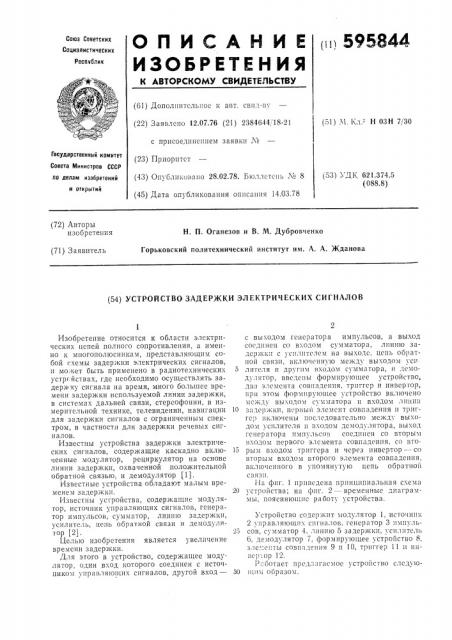

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К ABTOPCKObAV СВИДЕТЕЛЬСТВУ
1!1) 595844
Союз Советских
Социалистических
Респчблик (61) Дополнитслш1ос к авт. свил-ву (22) Заявлено 12.07.76 (21) 2384644 18-21 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 28.02.78. Бюллетень ¹ S (45) Дата опубликования опнсатгня 14.03.78 (51) М. Кл. - Н ОЗН 7/30
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621 374 5 (088.8) (72) Авторы изобретения
Н. П. Оганезов и В. М. Дубровченко
Горьковский политехнический институт им. А. А. Жданова (71) Заявитель (54) УСТРОЙСТВО ЗАДЕРЖКИ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ
Изобретение относится к области электрических цепей полного сопротивления, а именно к многополюсникам, представлявшим собой схемы задержки электрических сигналов, и может быть применено в радиотехнических устрт йствах, где необходимо осуществлять задержкуу сигнала на время, много большее времени задержки используемой линии задержки, в системах дальней связи, стереофонии, в измерительной технике, телевидении, навигации для задержки сигналов с ограниченным спектром, в частности для задержки речевых сигналов.
Известны устройства задержки электрических сигналов, содержащие каскадно включенные модулятор, рециркулятор на основе линии задержки, охваченной положительной обратной связью, и демодулятор (1).
Известные устройства обладают малым временем задер>ккн.
Известны устройства, содержащие модулятор, источник управляющих сигналов, генератор импульсов, сумматор, линию задержки, усилитель, цепь обратной связи и демодулягор (2).
Целью изобретения является увеличение времени задержки.
Для этого в устройство, содержащее модулятор, один вход которого соединен с источником управляющих сигналов, другой вход— с выходом генератора импульсов, а выход сосдинен со входом сумматора, лпнгно задержки! с усилителем на выходе, цепь обратной связи, вклю1снную между выходом уси
5 лнтеля и другим входом сумматора, и демодулятор, введены формнруюгцсе устройство, два элемента совпадения, триггер и инвсргор, при этом формирующее устройство вкл1очсно между выходом сумматора н входом линии
10 задержки, первый элемент совпадения II триггер включены последовательно мсжд выходом усилителя и входом демодулятора, выход гснсратора импульсов соединен со вторым входом первого элемента совпадения, со вто11» рым входом триггера и через ннвсртор — со вторым входом ьторого элемента совпадения, вкл1очснного в упомянутую цепь обратной связи. г1а фпг. 1 приведена принципиальная схема
20 устройства; на фпг. 2 — временныс диаграммы, поясняющие работу устройства.
Устройство содержит модулятор 1, источник
2 управляющих снгна 108, генератор 3 пмпуль2» сов, сумматор 4, линию 5 задержки, усилитель
6, демодулятор 7, формирующее устройство 8, э;1е. .:е11ты совпадения 9 и О, т1»пггер 11 и пнвср.ор 12.
Р.:.ботает предлагаемое устройство слсдую30 щнх; образом.
595844
На вход модулятора 1 поступает последовательность импульсов (фиг, 2, и) с тактовым периодом Т;. Тактовый период вь1бирается:13 >СЛОВИЯ в соответствии с теоремой Котсльн11ков;..
Т т( IЛ где Е,„— наивысшая частота в спектре задерживаемого сигнала S(t), a 1,— время ">.>IIepIIIки сигнала линией 5 задержки
1 ) (Aj, — полоса пропускания линии 5 задержки).
В модуляторе 1 последовательность импульсов подвергается широтной модуляции сигналом, подлежащим задержке S(z), и через сумматор 4 поступает на вход устройства
8, формирующего б-импульсы (фиг. 2, в), совпадающие с задним фронтом соответственно каждого широтно-модулированного импульса (фиг. 2).
Для удобства описания сущности работы предлагаемого устройства последовательность импульсов пронумерована соответственно 1, 2, 3, 4, 5.
При поступлении 1-го импульса на вход линии 5 задержки ла выход усилителя б поступит этот же импульс, задержанный на время
Т„равное времени задержки липни 5. Так как линия задержки охвачена обратной связью, то первый импульс в это жс время поступит на вход линии задержки, причем ему будет предшествовать 2-й импульс генератора 2 в связи с тем, что тактовая частота последовательности импульсов выбрана из упомянутого соотношения T,=?3 —.а.
Таким образом, через время Т на вход линии задержки поступают последовательно 2-й и 1-й импульсы (фиг. 2, г). Через следующий промежуток времени, равный Т„на выход усилителя 6, а следовательно, и на вход линии задержки 5 поступят последовательно 2-й импульс, задержанный на время Т., первый импульс, задержанный па время Т,+Т,,=2Т.„ которым будет предшествовать 3-й импульс генератора 2 (фиг. 2,д). Так происходит последовательное накопление импульсов, циркулирующих по цепи: сумматор 4-, формирующее устройство 8, линия задержки 5, уси:п1тель б, элемент совпадения 10 и сумматор 4. Этот процесс задержки импульсов происходит до
-ex пор, пока время поступления импульса на выход лилии задержки 5 не совпадет со временем поступления и-го импульса на модулятор 1. В этот момент времени (фиг. 2,в) «IH вход элемента совпадения поступает и-ый импульс с генератора 2 через инвертор 12 и за >
2,>
5 >
60 крывает элемент 10 совпадения, следовательно, .1-й импульс с выхода усилителя б не поступает на сумматор 4. Одновременно и-ый импульс 01крывает элемент 9 совпадения, 11
1-й импульс поступает на триггер 11 с раздельным запуском. I àêèì образом, 1-й импульс, проциркулировав в линии задержки и раз, приходит на триггер 11, задер канный на время, равное Iz i,. 1 риггер 11 с раздельным запуском восстанавливает широтно-модулированный их пульс. 11ередний <рронт восстанавливаемого импульса формируется в моме111 совпадения действия импульса, поступ;1вшегo с модулятора l, и импульса, поступившего с усилителя. Задний фрон г восстанавливаемого импульса совпадает с задним фронтом импульса, поступившего с модулятора l, Ширина восстанавливаемого импульса пропорциональна фазе д-импульса, которая в свою очередь пропорциональна ширине модулированного импульса. Следовательно, на выходе триггера i l формируется широтно-модулированная лоследовате,п,ность, адекватная последовательности импульсов на выходе модулятора 1, задержанная на время и Т„. ! выделение полезного сигнала из широтномоду.лироьанного импульсного сигнала, поступающего с выхода тригхгера ll, осуществляется известными радиотехническими приемами, например, фильтром нижних частот.
Формула изобретения
Усгройство задержки электрических сигналов, содержащее модулятор, один вход которого соединен с источником управляющих сигналов, другой вход — с выходом генератора импульсов, а выход соединен со входом сумМаТОРа> ЛИНИIО ЗаДЕР;ККИ С У СИ IHTe lel>l На ВЫходе, цепь обратной связи, включенную между выходом усилителя и другим входом сум:>IH loPH> II ДсмоДУтгЯ10P> о 1 li ч а lo III e с с Я
Tevi, iI i o, c це II>io >He.i»seHHH времени aaZIepH ки, в устройство введены формирующее устройство, два элемента совпадения, триггер и инвертор, при этом формирующее устройство включено между. выходом сумматора и входом линии задержки, первый элемент совпадения и триггер включены последовательно между выходом усилителя и входом демодулятора, выход генератора импульсов соединен со вторым входом первого элемента совпадения, со вторым входом триггера и через инвертор —— со вторым входом второго элеменга совпадения, включенного и упомянуту1о цепь обратHOli СВЯЗИ.
11сточпики информации, принятые зо внимание при экспертизе
1. Методы и схемы временной задержки им11ульснь1х сигналов. Под рсд. 3. Ii, Бажепннай. М., «Совегскос радио», 1971, с. 207.
2. Лвторское свидетельство СССР М 4б5716, кл. 11 0311 7, 30, 22,01.73.
595844
Фиг. 7 а с
ЦП
Р7;е l
Составитель И. Радько
Те: ред Л. Гладкова
Корректор! 1: А. Степанова и Н. Федорова
1 сдак1ор E. Дайн
Подписное
Изд. № 305 Тираж 1087
11ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская иаб., д. 4,5
Заказ 177,6
Типография, пр. Сапунова, 2
1 1Л
LLI!
1 1
1 т+
1 1
1 1
1 1
1 — г
1
