т!ц 595854

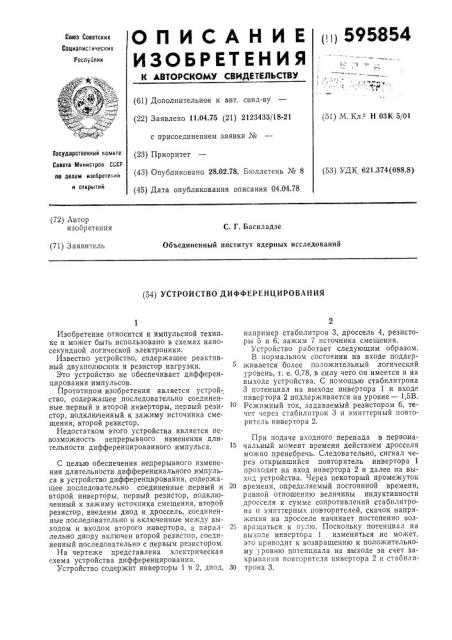

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз ьоветских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.04.75 (21) 2123433/18-21 с присоединением заявки № (23) Приоритет (43) Опубликовано 28.02.78. Бюллетень № 8 (45) Дата опубликования описания 04.04.78 (51) М. Кл.-" Н ОЗК 5/01

Государственный камите.

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.374(088.8) (72) Автор изобретения

С. Г. Басиладзе

Объединенный институт ядерных исследований (71) Заявитель (54) УСТРОЙСТВО ДИФФЕРЕНЦИРОВАНИЯ

Изобретение относится к импульсной технике и может быть использовано в схемах наносекундной логической электроники.

Известно устройство, содержащее реактивный двухполюсник и резистор нагрузки.

Это устройство не обеспечивает дифференцирования импульсов.

Прототипом изобретения является устройство, содержащее последовательно соединенные первый и второй инверторы, первый резистор, подключенный к зажиму источника смещения, второй резистор.

Недостатком этого устройства является невозможность непрерывного изменения длительности дифференцированного импульса.

С целью обеспечения непрерывного изменения длительности дифференциального импульса в устройство дифференцирования, содержащее последовательно соединенные первый и второй инверторы, первый резистор, подключенный к зажиму источника смещения, второй резистор, введены диод и дроссель, соединенные последовательно и включенные между выходом и входом второго инвертора, а парал- 25 лельно диоду включен второй резистор, соединенный последовательно с первым резистором.

На чертеже представлена электрическая схема устройства дифференцирования.

Устройство содержит инверторы 1 и 2, диод, 30 например стабплитрон 3, дроссель 4, резисторы 5 и 6, зажим 7 источника смещения.

Устройство работает следующим образом.

В нормальном состоянии на входе поддерживается более положительный логический уровень, т. е. 0,78, в силу чего он имеется и на выходе устройства. С помощью стабилитрона

3 потенциал на выходе инвертора 1 и входе инвертора 2 поддерживается на уровне — 1,5В.

Режимный ток, задаваемый резистором 6, течет через стабилитрон 3 и эмиттерный повторитель инвертора 2.

При подаче входного перепада в первоначальный момент времени действием дросселя можно пренебречь. Следовательно, сигнал через открывшийся повторитель инвертора 1 проходит на вход инвертора 2 и далее на выход устройства. Через некоторый промежуток времени, определяемый постоянной времени, равной отношению величины индуктивности дросселя к сумме сопротивлений стабилитрона и эмиттерных повторителей, скачок напряжения на дросселе начинает постепенно возвращаться к ттулто. Поскольку потенциал на выходе инвертора 1 измениться не может, это приводит к возвращению к положительному уровню потенциала на выходе за счет закрывания повторителя инвертора 2 и стабилитрона 3.

5Ц5Я54

Формула изобретения

\ 1! — я

Составитель А. Горбачев

Редактор А. Купрякова Техрсд Л. Гладкова Корректоры: A. Степанова и Н. Федорова

Заказ 1372/7 Изд.,г1О 305 Тираж 1087 Подписное

НПО Государственного комитета Совста Министров СССР по делам изобретений и открытий

113035, Москва, Я-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2

Устройство дифференцирования, содержащее последовательно соединенные первый и второй инверторы, первый резистор, подключенный к зажиму источника смещения, второй резистор, отличающееся тем, что, с целью обеспечения непрерывного изменения длительности дифференциального импульса, в него дополнительно введены диод и дроссель, соединенные последовательно и включенные между выходом и входом второго инвертора, 5 а параллельно диоду включен второй резистор, соединенный последовательно с первым резистором.
