Устройство для контроля качества кокса в коксовой печи
Патент 595987
Авторы
Устройство для контроля качества кокса в коксовой печи
Иллюстрации
Реферат

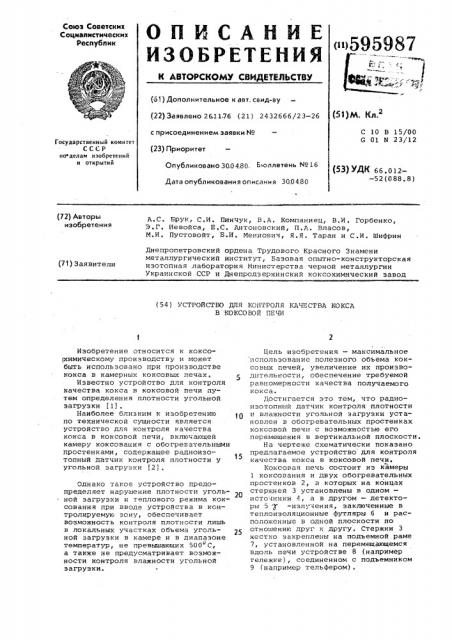

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВНДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
<>595987 (01) Дополнительное к авт. свид-ву (22) Заявлено 261176 (21) 2432666/23-26 с присоединением заявки М
К„г
С 10 В 15/00
G 01 N 23/12
Государственный комитет
СССР но делам изобретений и открытий (23) Приоритет
Опубликовано 300480. Бюллетень )(о 16
Дата опубликования описания 3004.80 (53) УДК 66.012-52(088.8) (72) Авторы изобретения
А.С. Брук, С,И. Пинчук, В.A. Кампаниец, В.И. Горбенко, Э,Г. Невайса, Е.С. Антоновский, П.А. Власов, N,И, Пустовайт, Б.И, Мениович, Я.Я. Таран и С.И. Шифрин
Днепропетровский ордена Трудового Красного Знамени металлургический институт, Базовая опытна-конструкторская изатапная лаборатория Министерства черной металлургии
Украинской ССР и Днепрадзержинский каксохимчческий завод (71) Заявители (54 ) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ КАЧЕСТВА КО КСА
В КОКСОВОЙ ПЕЧИ
Изобретение относится к каксо)химическому производству и может быть использовано при производстве кокса в камерных коксовых печах, 5
Известно устройство для контроля качества кокса в коксовой печи путем определения плотности угольной загрузки (1) .
Наиболее близким к изобретению по технической сущности является устройство для контроля качества кокса в коксовой печи, включающей камеру коксования с обогревательными простенками, содержащее радиоизотопный датчик контроля плотности у угольной загрузки (2) .
Однако такое устройство предопределяет най загрузки к теплового режима коксования при вводе устройства в кснтролируемую зону, обеспечивает возможность контроля плотности лишь в локальных участках объема угольной загрузки в камере и в диапазоне температур, не превышающих 500"С, а также не предусматривает вазможности контроля влажности угольной загрузки.
Цель изобретения — максимальное использование полезного объема коксовых печей, увеличение их производительности, обеспечение требуемой равномерности качества получаемого кокса.
Достигается это тем, что радионзотопный датчик контроля плотности и влажности угольной загрузки установлен в обогревательных простенках коксовой печи с возможностью его перемещения в вертикальной плоскости.
На чертеже схематически показано предлагаемое устройство для контроля качества кокса в коксовой печи.
Коксовая печь состоит из камеры
1 коксования и двух обогревательных простенков 2, в которых на концах стержней 3 установлены в одном— источники 4, а в другом — детекторы 5 1" -излучения, заключенные в теплаизаляцианные футляры 6 и расположенные в одной плоскости по отношению друг к другу. Стержни 3 жсстка закреплены на подъемной раме
7, установленной на перемещающемся вдоль печи устройстве 8 (например тележке), соединенном с подъемником
9 (например тельфером).
59 59 8-У
2. "G?; ;,=!cauf-Forschungshef te"
Р 5, 1966, с. 245-252.
Составитель Ы. Белавина
Редактор Е. Месропова Техред М.Петко Корректор В. Бутяга
Тираж 545 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва,. Ж-35, Раушская наб., д. 4/5
Заказ 3258/58
Филиал ППП Патент, г, Ужгород, ул. Проектная,4
Устройство работает следующим образом.
Перемещающееся устройство 8 с поднятым в крайнее верхнее положение датчиком контроля плотно;:ти и влажности, включающим стержни 3, источники 4 и детекторы 5 в футлярах б, установлено над камерой 1 коксовой печи. После загрузки угольной шихты в камеру датчик опускают в обогревательные простенки 2. На заданных уровнях по высоте камеры измеряют плотность и влажность в локальных объемах, а также распределе-ние плотности и влажности по высоте угольной загрузки. Затем датчик из влекают из обогревательных простенков. Устройство готово. для перемеще-. ния вдоль камеры печи и последующего определения плотности и влажно".ò-:: в различных зонах по длине камеры коксования.
Формула изобретения
Устройство для контроля каче". ò†..âà кокса в коксовой печи, включающей камеру коксования с обогревательными простенками, содержащее радиоизотопный датчик контроля плотности угольной загрузки, о т л и ч а юiq е е с я тем, что, с целью максимального использования полезного объема коксовых печей, увеличения их производительности, обеспечения требуемой равномерности качества получаемого кокса, радиоизотонный датчик контроля плотности и влажности угольной загрузки установлен в обогревательных простенках коксовой печи с возможностью его перемещения в вертикальной плоскости. $
Источники информации, "р::.нятые во внимание при экспертизе
i Кокс и химия — Р 6, 1961, О с, 23-28 °
