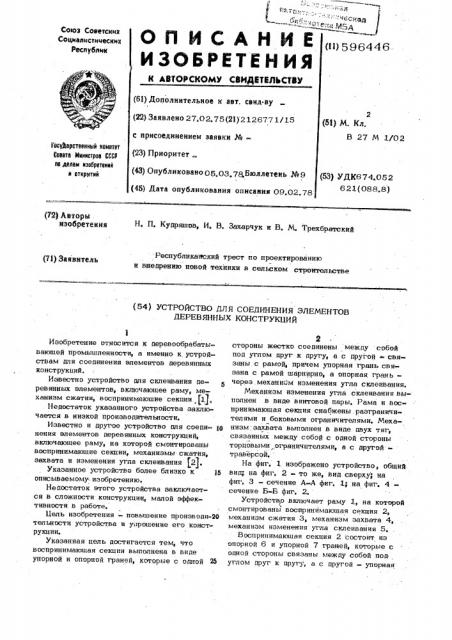

Союз Соеетскмн

Соцмалмстмческик

Республик

{11), 596446ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (о1) Дополнительное к авт. свил-ву (5l) И. Кл.

В 27 М 1/02 (22) Заявлено 27.02.75 (21) 2 12677 1/15 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 05.03.78Бюллетеиь № 9

Гюафарстееннаа номнтет

Вюввта Мнннстров СССР юю делам нзобретеннй н юткрытнй (5З) УДК674.052

6 21(088.8) (45) Дата опубликования описания 09.02.78 (У2) Автори изобретения

Н. П. Кудряшов, И. В. Захарчук и В. Мв Трехбратский

Республиканский трест по проектированию и внедрению новой техники в сельском строительстве (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ЭЛЕМЕНТОВ

ДЕРЕВЯННЫХ КОНСТРУКЦИЙ

Изобретение относится к деревообрабатывающей промышленности, а именно к устройствам для соединения элементов деревянных конструкций.

Известно устройство для склеивания деревянных элементов, включающее раму, механизм сжатия, воспринимающие секции (1).

Недостаток указанного устройства заключается в низкой производительности.

Известно и другое устройство для соеди- ео нения элементов деревянных конструкций, включающее раму, на которой смонтированы воспринимающие секции, механизмы сжатия, эвхввгв и иэмвнвния угла силвиввния (2).

Указанное устройство более близко к описываемому изобретению.

Недостаток этого устройства заключается в сложности конструкции, малой эффективности в работе, Цель изобретения — повышение производи-29 тельности устройства и упрощение его конструкции.

Указанная цель достигается тем, что воспринимающая секция выполнена в виде упорной и опорной граней, которые с одной 25

2 стороны жестко соединены между собой под углом друг к другу, а с другой связаны с рамой, причем упорная грань связана с рамой шарнирно, а опорная граньчерез.механи эм изменения угла склеивания.

Механизм изменения угла склеивания выполнен в виде винтовой пары, Рама и воспринимающая секция снабжены разграничителями и боковыми ограничителями. Механизм захвата выполнен в виде двух тяг, связанных между собой с одной стороны торцовыми„ограничителями, а с другойтраверсой.На фиг. 1 изображено устройство, общий вид; на фиг, 2 - то же, вид сверху ; на фиг. 3 — сечение А-А фиг, i; на фиг. 4сечение Б-Б фиг. 2.

Устройство включает раму 1, на которой смонтированы воспринимающая секция 2, механизм сжатия 3, механизм захвата 4у механизм изменения угла склеивания 5.

Воспринимающая секция 2 остоит из опорной 6 и упорной 7 граней, которые с одной стороны связаны между собой под. уГлом ДРУГ к дРУГ5 у B с HP5 à о é — упорнаЯ

596446

3 грань 7 соединена с рамой 1 посредством шарнира 8 и опорная грань 6 соединена с рамой 1 посредством механизма изменения угла склеивания 5. На раме 1 и воспринимавшей секции 2 жестко закреплены бо-. ковые ограничители 9 для предотвращения неплоскостности срашиваемых деревянных конструкций и подкладки 10, выставленные по уровню с разграничителями 11 для одновременного изготовления нескольких де- ®О ревянных конструкций и во избежание склеивания их между собой, Примеры выполнения связи воспринимающей секции.

Il p B M е р 1. Опорная 6 и упорная 7 грани воспринимающей секции 2 связаны жест=ко с одной стороны между собой под углом друг к другу, а с другой стороны — с рамой

1.

Пример 2. Опорная 6 и упорная 7 28

fpàíè воспринимающей секции 2 связаны жестко между собой под углом друг к другу, в то же время упорная грань 7 связана с рамой 1 посредством шарнира 8, опорная . грань 6 связана с рамой 1 через механизм 25 изменения утла склеивания 5 для изменения длины опорной грани 6, Пример 3. Опорная 6 и упорная 7 грани воспринимающей. секции 2 связаны с одной стороны между собой под углом друг Зе к другу посредством шарнира, а с другойсвязаны с рамой, упорная грань 7 связана шарнирно и опорная грань 6 - через подпятник, подвижно расположенный на раме 1 для ретулирования расстояния между точками соединения опорной грани 6 и упорной грани 7 с рамой.

Пример 4. Опорная 6 и упорная 7 грани вмпринимающей секции 2 связаны с орной стороны между собой под углом друг 6 к другу посредством шарнира, а с другой связаны с рамой 1, упорная грань 7 связана шарнирно и опорная грань 6 -г через механизм изменения угла склеивания 5, причем подпятник подвижно расположен на раме

1 для регулирования расстояния между точ ° ками соединения опорной грани 6 и упорной грани 7 с рамой 1, а также для регулирования оптимального варианта нагрузок на

Ф 50 элементы конструкции воспринимающей секIlHH 2в

Механизм сжатия 3 выполнен в виде ка ретки 12, расположенной в первом варианте выполнения на раме 1 а во втором варианте - на воспринимающей секции 2, зафиксированной на них в любом из приведен ных вариантов упором 13 и фиксатором 14, причем каретка содержит гидроцилиндры 15 со штоком 16, связанным с ползунком 17 через шарики 18, а ползун 17 имеет ком4 пейсатор 19, держатель 20 и зафиксирован в каретке 12 ограничителем 21, при этом гидроцилиндры 15 связаны с гидроприводом

22.

Кроме этого,в области соединения упорной грани 7 с рамой 1 расположен раструб

23, связанный с каллорифером 24 через воздуховод 25, Механизм захвата 4 выполнен в виде двух тяг 26, которые связаны между собой c ogиой стороны торцовым ограничителем 27, в с другой стороны - траверсой 28, закрепленной между зажимными гайками 29 и упорами ЗО, жестко связанными в первом

f варианте выполнения расположения механизма захвата на воспринимающей секции 2 с опорной гранью 6 и во втором варианте расположения механизма захвата - Ba раме 1, а также связан через блок 3.1 с противовесом 32, выполняющим функцию механизма, создающего усилия для подъема захвата, жестко соединенным в случае расноложения механизма захвата,на воспринимающей секции 2 с опорной гранью 6 и в другом случае расположения.механйзма захвата - на раме 1, Механизм изменения угла склеивания 5, связывающий опорную т.рань 6 воспринимающей секции 2 с рамой.1, выполнен в виде винтовой пары, содержащей регулировочный винт ЗЗ, регулировочную гайку 34 и подпятник 35, причем возможно несколько конструктивных вариантов выполнения связи

Ьпорной грани 6 с рамой 1 через механизм изменения угла склеивания.

Пример 1. Регулировочная гайка

34 жестко закреплена на опорной грани 6, а регулировочный винт 33 с одной стороны связан с регулировочной гайкой 34, с другой - c подпятником 35, расположенным на раме 1, Пример 2, Регулировочный винт 33 жестко закреплен на опорной грани 6, а регулировочная гайка 34, связанная с регулировочным винтом 33, опирается на подпятник 35, расположенный на раме 1, Пример 3. Регулирово чный винт 33 связан с одной стороны с подпятником 35, жестко закрепленным на опорной грани 6, а с другой стороны - c регулировочной гайкой 34, расположенной на раме 1. для описания устройства в работе выбран в качестве примера оптимальный вариант его выполнения, который изображен на . фиг. 1, 2.

Описанное устройство работает следующим образом, Перед установкой для склеивания ригеля .36 и стойки 37 в устройстве выставляютнеобходимый угол между рамой 1 и упор

596446

Г ной гранью 7 воспринимающей секции 2.

Для этого поворачивают регулировочный викт 33 в механизме изменения угла склеивания, выставляя требуемый угол склеивания. 5

После этого ригели 36 к стойки 37 с нанесенным и местах сращивания клеем устанавливают между разграничителями 11 и боковыми ограничителями 9 на подкладки 10, выставленные по уровню и располо- 1О женные, соответственно, íà раме 1 и вос принимающей усилия секции 2. Затем устанавливают торцовый ограничитель 27 (в данном случае на торце стойки 37) посредством троса, связывающего торцовой 15 ограничитель 27 через блок 31 с противовесом 32, и поворачивая зажимные гайки

29, через траверсу 28, упирающуюся в упор 30, закрепляют жестко связанные с торцовым ограничителем 27 тяги 26, :20

После этого включают гидропривод 22 и приводят в действие гидроцилиндры 15, коTophM посредством передающих элементовштоки 16, шарики 18, ползун 17, компенсатор 19 — передают сжимающее усилие на торец ригеля 36 и прижимают его к стойке 37. В месте их соединения усилие10-15 кг/см. . Ф

Гидропривод 22 поддерживает это усилие постоянным на протяжении всего процесса склеивания элементов, А для того, чтобы торец:ригеля 36 не сорвало, цолзун 17 имеет держатель 20 и зафиксирован в каретке 1 2 посредством ограничителя 2 1

Под нагрузкой, воспринимающая секция 2 представляет собой .:жесткую конструкцию в виде треугопьйой цркзмы, которая своей гранью расположена иа раме 1, причем упорная и опорная грани работают на изгиб, 40 а в случае выполнения устройства по четвертому варианту такое конструктивное ре= щенке позволяет равномерно регулировать нагрузку по всей конструкции воспринимаюВ 45 шей секции 2, при этом наиболее устойчивый и работоспособный вариант устройства будет в случае .остроугольной треугольной призмы. Этого позволяют добиться механизм изменения угла склеивания, подвижный подпятник и шарнирное соединение граней треугольной призмы, Ф о р м у л а и з о б р е.т в н и я

1. Устройство для соединения элементов деревянных конструкций, включающее раму, на которой смонтированы воспринимающая секция, механизмы сжатия, захвата и изменения угла склеивания, о т л и ч а ю,щ е е с я тем, что, с целью повышения производительности и упрощения конструкции, воспринимающая секция выполнена в виде упорной и опорной граней, которые с одной стороны жестко соединены между собой под углом друг к другу, а с другойсвязаны с рамой, причем упорная грань связана с рамой шарнирно, а опорная граньчерез механизм изменения угла склеивания, 2. Устройство по п. 1, о т л и ч а юш е е с я тем, что механизм изменения угла склеивания выполнен в виде винтовой пары.

3. Устройство по п. 1, о т л и ч а юш е е с я тем, что рама и воспринимающая секция снабжены пазграничителями и боковыми огранкчителямй

4. Устройство по п. 1, о т л и ч а ю= ш е е с я -тем, что, с целью упрощения конструкции механизма захвата, он выполнен в виде двух „тяг, связанных между собой с одной стороны торцовыми„ограничителями, а с другой - траверсой, Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство М 343877, кл, И 27FA 1/02, 1970.

2, Авторское свидетельство % 431030, кл, В 30 в 1/32, 1972, 596446
