Устройство для вентиляции животноводческих помещений

Устройство для вентиляции животноводческих помещений

Иллюстрации

Показать все

Реферат

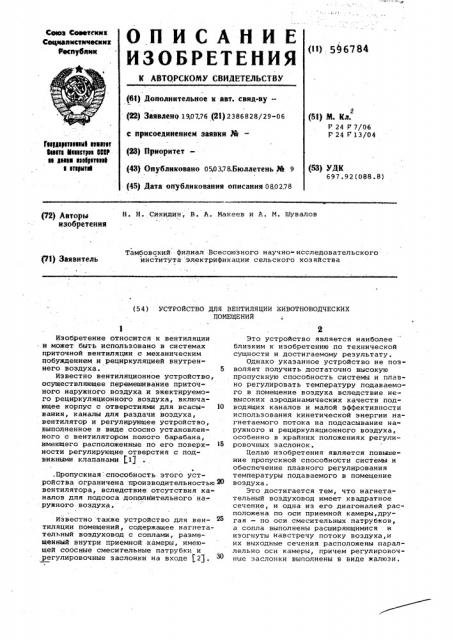

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. Сей Саеетсккх

Сецпапкстнческнх

Рес убпнк (11) 5067 84

{61) дополнительное и авт. свнд-ву— (Sl) М. Кл.

Р 24 Г 7/06

Р 24 Р 13/04 (22) ЗаявленО 190776 (21) 2386828/29-06 с присоединением заявки и†(23) Прнорнтет—

foIQICIïoooì! ФФИВэт

ЬИТй QOIOCYPOO CCO

OI gOOOI NCO1IOTOIOI

1 4щнте (53) УДК

697.92(088.8) (43) Опубликовано 050378.Бюллетень М 9 (45) Дата опубликования описания 080278

Н. Н. Сикиднн, В. A. Макеев и Р.. М, Шувалов

P2) Авторы изобретения

Тамбовский. филиал Всесоюзного научно-исследовательского института электрификации сельского хозяйства

P3) Заявитель (54) устРОЙстВО ДлЯ ВентилЯЦии жиВОтнОВОДческих пОмещений

Изобретение относится к вентиляции и может быть использовано в системах приточной вентиляции с механическим побуждением и рециркуляцией внутреннего воздуха. 5

Известно вентиляционное устройство, осуществляющее перемешивание приточного наружного воздуха и эжектируемого рециркуляционного воздуха, включающее корпус с отверстиями для всасы- 10 вания, каналы для раздачи воздуха, вентилятор и регулирующее устройство, выполненное в виде соосно установленного с вентилятором полого барабана, имеющего расположенные по его поверх- 18 ности регулирующие отверстия с подвижными клапанами $1) .Пропускная способность. этого устройства ограничена производительностью вентилятора, вследствие отсутствия каналов для подсоса дополнительного наружного воздуха.

Известно также устройство для вентиляции помещений, содержащее нагнетательный воэдуховод с соплами, разме-. щенный внутри приемной камеры, имеющей соосные смесительные патрубки и регулировочные заслонки на входе 12) .

Это устройство является наиболее близким к изобретению по технической сущности и достигаемому результату.

Однако указанное устройство не позволяет получить достаточно высокую пропускную способность системы и плавно регулировать температуру подаваемого в помещение воздуха вследствие невысоких аэродинамических качеств подводящих каналов и малой эффективности использования кинетической энергии нагнетаемого потока на подсасывание наружного и рециркуляционного воздуха, особенно в крайних положениях регулировочных заслонок.

Целью изобретения является повышение пропускной способности системы и обеспечение плавного регулирования температуры подаваемого в помещение воздуха.

Это достигается тем, что нагнетательный воздуховод имеет квадратное сечение, и одна из его диагоналей расположена по оси приемной камеры,другая — по оси смесительных патрубков, а сопла выполнены расширяющимися и изогнуты навстречу потоку воздуха,и их выходные сечения расположены параллельно оси камеры, причем регулировочные заслонки выполнены в виде жалюзи, 596184

Формула изобретения

Фия. 2

На фиг. 1 изображено устройство,,продольный разрез; на фиг. 2 — сечение

А-Л фиг. 1.

Устройство имеет нагнетательный воздуховод 1 с соплами 2 и 3, размещенный внутри приемной камеры 4, оснащенной соосными смесительными патрубками 5,6 и регулировочными заслонками 7 и 8 на входе, выполненными в виде жалюзи. Нагнетательный вьздуховод

1 выполнен с квадратным сечением и размещен внутри приемной камеры 4 таким образом, что вертикальная диагональ 9 его поперечного сечения расположена по оси приемной камеры, а горизонтальная диагональ 10 — по оси

11 смесительных патрубков 5 и 6. Сопла 2 и 3 выполнены расширяющимися и изогнуты навстречу нагнетаемому потоку воздуха, причем их выходные сечения параллельны оси приемной камеры 20 и вытянуты вдоль нее.

Устройство"работает следующим образом.

Нагнетаемый вентилятором (на черте. жах не показан) воздух подается по всзч35 духоводу 1 через сопла 2 и 3 в приемную камеру 4, подсасывая за счет эффекта эжекции дополнительный наруж. ный и внутренний воздух через заслонки

7 и 8, и далее в смесительные патруб- ф) ки 5 и 6. В смесительных патрубках до- полнительный воздух смешивается с нагнетаемым потоком. Путем поворота заслонок 7 и 8 можно регулировать соотношение приточного наружного и рецир- р куляционного внутреннего воздуха и та- ким образом устанавливать необходимую температуру подаваемого в помещение воздуха.

По сравнению с обычным воздуховодом устройство позволяет в несколько раз повысить и плавно регулировать в широком диапазоне количество подаваемого в помещение наружного воздуха в летний период времени и вследствие активного смешивания с внутренним рециркуляционным воздухом уменьшить разность температур приточного и внутрен. него воздуха в зимний период времени, Устройство для вентиляции животноводческих помещений, содержащее нагнетательный воэдуховод, снабженный соплами и размещенный внутри приемной камеры, имеющей соосные смесительные патрубки и регулировочные заслонки на входе, о т л и ч а ю щ е е с я тем, что, с целью повышения пропускной способности и обеспечения плавного регулирования температуры подаваемого в помещение воздуха, воздуховод имеет квад. ратное сечение, и одна из его диагона. лей расположена по оси приемной камеры, другая — по оси смесительных патрубков, а сопла выйолнены расширяющимися и изогнуты навстречу потоку воздуха, и их выходные сечения расположены параллельно осн камеры, а регулировочные заслонки выполнены в виде жалюзи.

Источники информации, принятые во внимание пои экспертизе:

1.Патент СССР @438203,кл. Г 24Р13/04, 1971, 2.Патент ГДР 986684,кл. 36 d 4/10, 1971. г. Ужгород, ул.Проектная, 4
