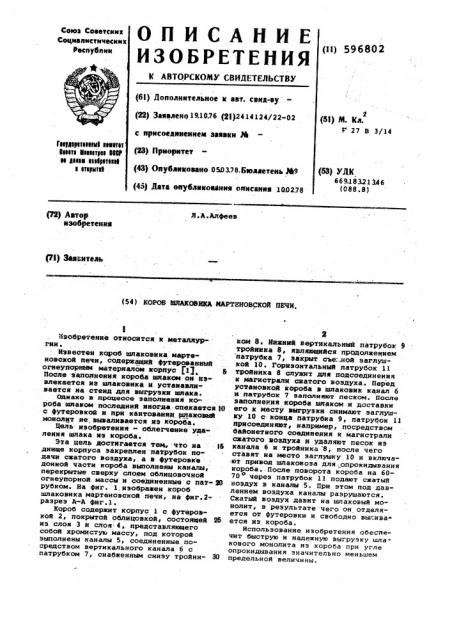

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических ттеспублнн (1!) 596802 (6I) Дополнительное к авт. свия-ву (2Q) Заивлеио19.10.76 (21)2414124/22-02 с присоединением заявки Ю

{23) Приоритет

2 (51) М. Кл.

V 27 В 3/14

Гнрзрстюннк3 ивкюти

Ве|ете авнвтрет ОСР в раа «eeiIIerenl и втаритвй (53) УДК

669.18321346 (088.8) (43) Опубликовано 050378.Бтоллетеиь М9 (4i) дата опубликомиия оттисаиия 100278

Л.A.Àëôåås (72) Автор. изобретения

Pl) Заявитель (54) xopos hmaa0Iema р4Ар1 еттовской пв1и.

Изобретение относится к металлургии °

Известен клоб шпаковика мартеновской печи, содержащий футерованный огнеупорным материалом корпус f1)„ 5

После заполнения короба шлаком он Извлекается иэ шпаковика и устанавли-. вается на стенд для выгрузки шлака.

Однако в процессе заполнения короба шлаком последний иногда спехается 10 с футеровкой и ири кантовании шлаиовьМ монолит ие, вываливается as короба.

11ель изобретения — облегчение удаления шлака иэ короба.

Эта цель достигается тем, что на IS днище корпуса закреплен патрубок подачи сжатого воздуха, а в футеровке донной части короба выполнены каналы, перекрытые сверху слоем облицовочной огнеупорной. массы н соединенные с пат 3) рубком. Иа фиг. l.изображен короб шлаковика мартеновской печи, на фиг.2разрез А-А фиг.l.

Короб содержит корпус 1 с футеровкой 2, покрытой облицовкой, состоящей 2б нз слоя 3 и слоя 4,. представляющего собой хромистуь массу, под которой выполнены каналы 5, соединенные посредством вертикального канала 6 с патрубком 7, снабженным снизу тройни- 80 и ком 8. Иканий вертикальный патрубок 9 тройника 8, являющийся продолжением патрубка 7, закрыт съе..ной заглушкой 10. Горизонтальный патрубок ll тройника 8 служит для подсоединения к магистрали сжатого воздуха. Перед установкой короба в шлаковнк канал 6 и патрубок 7 заполняют песком. После заполнения короба шлаком и доставки

ere к месту выгрузки снимают заглушку 10 с конца патрубка 9, патрубок ll присоединяют, например, посредством байонетиого соединения к магистрали сжатого воздуха и удаляют песок из канала 6 и тройника 8, после чего ставят на место заглушку 10 н включают привод шлаковоза для „опрокидывания короба. После поворота короба на 6070 через патрубок ll подают сжатый

O воздух в каналы 5. При этом под давлением воздуха каналы разрушаются.

Сжатый воздух давит на шлаковый монолит, в результате чего он отделяется от футеровкн н свободно вы :нва ется из короба.

Использование изобретения обеспечит быструю и надежную выгруэку шлакового монолита из короба при угле опрокидывания значительно меньшем предельной величины.

596802

Формула изобретения

Составитель Ф.Савицкий

Техред М.Келемем Корректор С.ямалова

Редактор С.Титова

Заказ 1108/39 Тираж 767 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д.4/5

Филиал ППП Патент, r.Óæãîðîä, ул.Проектная, 4

Короб шпаковика мартеновской печи, содержавший футерованный огнеупорным материалом корпус, о т л и ч а ю— ш и Я с я тем, что, с целью облегчения удаления из него шлака, на днище корпуса закреплен патрубок подачи сжатого воздуха,а в футеровке донной части короба выполнены каналы, перекрытые сверху слоем облицовочной огнеупорной массы и соединенные с патрубком.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство 94 78990, кл. Р 27 В 3fl4, 1975.
