Реферат

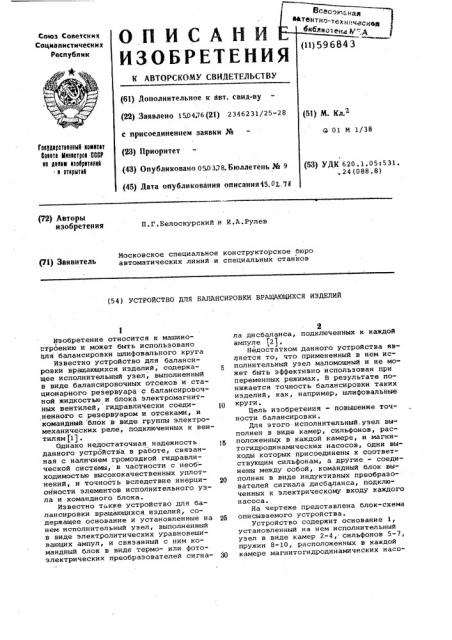

ОПИСАНИ

ИЗОБРЕ в ЕпИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к йвт. свид-ву (22) ЗаЯвлено 15.0476 (21) 2346231/25с присоединением заявки ¹ (23) Приоритет (43) Опубликовано оЬ0378, Бюллетень №

Гоердаратевнный номнтвт

Ввввта Мнннвтров QCGP но девам наабрвтеонй н отнрытнй (45) Дата опубликования описания15. о (72) Авторы изобретения

П.Г.Велоскурский и И.A.Рулев (7

Московское специальное конструкторское бюро

) теЛ автоматических линий и специальных станков (54) УСТРОЙСТВО ДЛЯ БАП НСИРОВКИ ВРАЩАЮЩИХСЯ ИЗДЕЛИЙ

Изобретение относится к машиностроению и может быть использовано

Цля балансировки шлифовального круга

Известно устройство для балансировки вращающихся изделий, содержащее исполнительный узел, выполненный в виде балансировочных отсеков и стационарного резервуара с балансировочной жидкостью и блока электромагнитных вентилей, гидравлически соединенного с резервуаром и отсеками, и командный блок в виде группы электромеханических реле, подключенных к вентилям (1).

Однако недостаточная надежность данного устройства в работе, связанная с наличием громоздкой гидравлической системы,:в частности с необходимостью высококачественных уплотнений, и точность вследствие инерционности элементов исполнительного узла и командного блока.

Известно также устройство для балансировки вращающихся изделий, содержащее основание и установленные на 25 нем исполнительный узел, выполненный в виде электролитических уравновешивающих ампул, и связанный с ним командный блок в виде термо- или фотоэлектрических преобразователей сигна- 30 ла дисбаланса, подключениых к каждой ампуле (2) . недостатком данного устройства является то, что примененный в нем исполнительный узел маломощный и не может быть эффективно использован при переменных режимах. В результате понижается точность балансировки таких иэделий, как, например, шлифовальные круги.

Цель изобретения - повышение точности балансировки.

Для этого исполнительный, узел выполнен в виде камер, сильфонов, расположенных в каждой камере, и магнитогидродинамических насосов, одни выходы которых присоединены к соответствующим сильфонам, а другие — соединены между собой, командный блок выполнен в виде индуктивных преобразователей сигнала дисбаланса, подключенных к электрическому входу каждого насоса.

На чертеже представлена блок-схема описываемого устройства.

Устройство содержит основание 1, установленный на нем исполнительный узел в виде камер 2-4, сильфонов 5-7, пружин 8-10, расположенных в каждой камере магнитогидродинамических насо596843 сов 11-13. Выходы А, Б, В насосов присоединены к соответствующим сильфонам, а выходы Г, Д, Е соединены между собой, и обратных центробежных клапанов 14-16, установленных в сети соответствующих выходов Г, Д, Е. На основании 1 размещен командный блок в виде индуктивных преобразователей

17-19 сигнала дисбаланса, подключенных к электрическому входу каждого насоса.

На чертеже изображены также вращающееся изделие 20, например шлифовальный круг, к которому должно быть прикреплено основание 1, и стационарно установленные датчики 21 дисбаланса, усилитель 22 и соленоид 23, подключенный на выход усилителя.

Камеры 2-4 и рабочие полости насосов 11-13 должны /быть наполнены не которым количеством такой балансировочной жидкости, которая соответствует известным функциональным особенностям магнитогидродинамических преобразователей, использованных в данном устройстве как насосы, например, ртутью.

Устройство работает следующим образом.

Сигнал датчика 21 дисбаланса„ преобразованный усилителем 2 2, соленоидом 23 и индуктивными преобразователями 17-19, является камандным для работы магнитогидродинамиЧеских наcocos 11-13. В соответствии с командным сигналом насосы заполняют балансировочной жидкостью сильфоны или освобождают их от, нее, обеспечивая балансировку иэделия.

За счет использования тяжелой балансировочной жидкости, повышенной стабильности работы магнитогидродинамических насосов, замкнутого соединения всех насосов между собой и расположения в камерах сильфонов и пружин обеспечивается существенное повышение точности контроля изделий в ре» альных условиях.

l0

Формула изобретения

Устройство для балансировки вращающихся изделий, содержащее основание и установленные на нем исполнительный узел и связанный с ним командный блок, о т л и ч а ю щ е е с я тем, что, с целью повышения точности балансировки, исполнительный узел выполнен в виде камер, сильфонов, расположенных в каждой камере, и магнитогидродинамических насосов, одни выходы насосов присоединены к соответствующим сильфонам, а другие соединены между собой, командный блок выполнен в виде индуктивных преобразователей сигнала дисбаланса, подключенных к электрическому. входу каждого насоса.

80 Источники. информации, принятые во внимание при экспертизе:

1. Теория и практика уравновешивания машин и приборов. Сборник. Под редакцией В.A.Ùåïåòèëüíèêîsà, М., Машиностроение, 1970, с.76-78.

2. Авторское свидетельство СССР

9 364852, кл . & 01 И 1/36, 1971.
