Термоэлектрическое устройство для контроля металлов

Термоэлектрическое устройство для контроля металлов

Иллюстрации

Показать все

Реферат

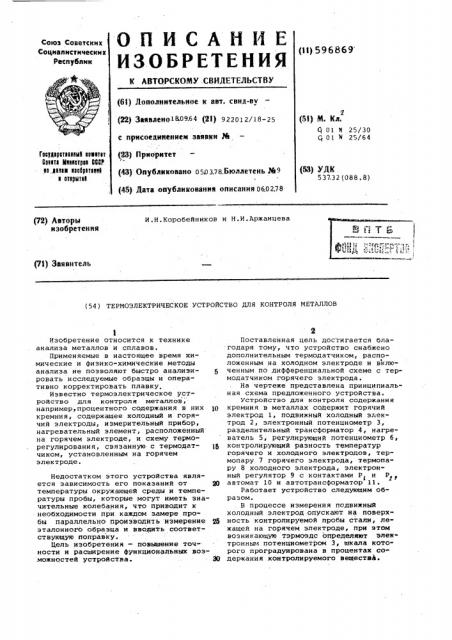

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11)596869 (63) Дополнительное к авт. саид-ву (22) ЗаяВЛЕИо180964 (21) Э22012/18-25 с присое)аииением заявки,%

2 (5I) N. Кл. 01 т(25/30 с, 01 т(25/64

Гаер)(аретваааыр ааавтат

Савата еааваетрав ФИГ аа,ааааа ааааратваав а втарытаа (23) Приоритет (53) УДК

53732 (088.8) (43) Опубликовано оы378.Бюллетень РЙ9 (45} Дата опубликования описания 0602.78

P2) Авторы изобретения

И.Н.Коробейников и Н.И.Аржанцева

P3) Заявитель (54 ) ТЕРМОЭЛЕКТРИЧЕСКОЕ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ МЕТАЛЛОВ

Изобретение относится к технике анализа металлов и сплавов.

Применяемые в настоящее время химические и физико-химические методы анализа не позволяют быстро анализировать исследуемые образцы и оперативно корректировать плавку.

Известно термоэлектрическое устройство для контроля металлов, например, процентного содержания в них кремния, содержащее холодный и горячий электроды, измерительный прибор, нагревательный элемент, расположенный на горячем электроде, и схему терморегулирования, связанную с термодатчиком, установленным на горячем электроде.

Недостатком этого устройства является зависимость его показаний от температуры окружающей среды и температуры пробы, которые могут иметь значительные колебания, что приводит к необходимости при каждом замере пробы параллельно производить измерение эталонногб образца и вводить соответствующую поправку.

Цель изобретения — повышение точности и расширение функциональных возможностей устройства.

Поставленная цель достигается благодаря тому, что устройство снабжено дополнительным термодатчиком, расположенным на холодном электроде и включенным по дифференциальной схеме с термодатчиком горячего электрода.

На чертеже представлена принципиальная схема предложенного устройства.

Устройство для контроля содержания кремния в металлах содержит горячий электрод 1, подвижный холодный электрод 2, электронный потенциометр 3, разделительный трансформатор 4, нагреватель 5, регулирующий потенциометр 6, 15 контролирующий разность температур горячего и холодного электродов, термопару 7 горячего электрода, термопару 8 холодного электрода, электронный регулятор 9 с контактами Р1 и Р> а

QQ автомат 10 и автотрансформатор 11.

Работает устройство следующим образом.

В процессе измерения подвижный холодный электрод опускают на поверхд5 ность контролируемой пробы стали, ле жащей на горячем электроде, при этом возникающую тэрмоэдс определяют электронным потенциометром 3, шкала которого проградуирована в процентах со3Q держания контролируемого вещества.

596869

Формула изобретения

Составитель И.Коробейников

Техред Н.дндрейчук Корректор Н.Яцемирская

Редактор Т.Орловская

Заказ 1129/42 Тираж 1012 Подпнсное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д..4/5

Филиал ППП Патент, r.Óàroðoä, ул.Проектная,4

Постоянный контроль температуры горячего электрода и компенсация нагрева колодного электрода позволяют получить стабильную разность температур электродов, а следовательно, и более точные результаты.

Термоэлектрическое устройство для контроля металлов, например процентного содержания в них кремния, содержащее холодный и горячий электроды, измерительный прибор, нагревательный элемент, расположенный на горячем электроде, и схему терморегулирования, 8 связанную с термодатчиком, расположенным на горячем электроде, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и расширения функциональных возможностей, оно снабжено дополнительным термодатчиком, расположенным на холодном электроде и включенным по дифференциальной схеме с термодатчиком горячего электрода.
