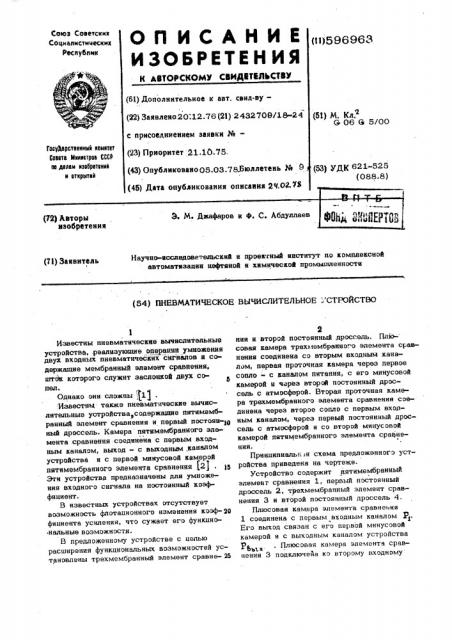

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСИОИУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 596963 (61) Дополнительное к авт. саид-ву(22) Заявлено 20.12.76 (2l) 2432709/18-24 (5Ц М. Кл.

G 06 G 5/00 с присоединением заявки ¹вЂ” (23) Приоритет 21.10.75, (43) Опубликовано 05.03.78.Бюллетень № 9

ГасуЬрстееиквй комитет

Совета MNHNcTpoB СССР пе двлам кзвбрвтаккй и кткрыткй (Sa) удК 621-»5 (088.8) (45) Дата опубликования описания 2Ч.OR.CS (У2) Авторы изобретения

Ф 4Д u cil)531@

Э. М. Джафаров и Ф. С. Абдуллаев

Научно-исследовательский и проектный институт по комплексной автоматизации нефтяной и химической промышленности (71) Заявитель (54) nHEBMATH×EÑKÎÅ ВЫЧИСЛИТЕЛЬНОЕ "CTPOACTBO

Известны пневматические вычислительные устройства..реализующие операции умножения двух входных пневматичеСких сигналов и содержашие мембранный элемент сравнения, шток которого служит заслонкой двух сопел.

Однако они сложны 11) .

Известны также пневматические вычислительные устройства„содержаптие пятимембранный элемент сравнения и первый постояв- о ный дроссель. Камера пятимембранного элемента сравнения соединена с первым входным «аналом, выход - с вьтходньтм,каналом устройства и с первой минусовой камерой пятимембранного элемента сравнения (2j . 15

Эти устройства предназначены для умножения входного сигнала на постоянный коэффициент.

В известных устройствах отсутствует возможность флотационного изменения коэф-2О фициента усиления, что сужает его функциональные воэможности.

В предложенному устройстве с целью расширения функциональных возможностей установлены трехмембранный элемент сравне- 25 ния и второй постоянный .дроссель. Плю- совая камера трехмембранного элемента сравнения соединена со вторым входным каналом, первая проточная камера через первое сопло - с каналом питания, с его минусовой камерой я через второй постоянный дроссель с атмосферой. Вторая проточная камера трехмембранного элемента сравнения соединена через второе сопло с первым входным каналом, через первый постоянный дроссель с атмосферой и со второй минусовой камерой пятимембранного элемента сравнения.

Принципиель .;ì схема предложенного устройства приведена на чертеже.

Устройство содержит пятимембранный элемент сравнения 1, первый постоянный дроссель 2 ° трехмембранный элемент сравнения 3 и второй постоянный дроссель 4.

Плюсовая камера элемента сравнения

1 соединена с первым входным каналом кт .

его выход связан с его первой минусовой камерой и с выходным каналом устройства

Р, „.. Плюсовая камера элемента сравнения 3 подключейа ко второму входному

596963 каналу Р его первая проточная камера соединена через первое сопло с каналом . питании, непосредственно с его минусовой камерой и через дроссель 4 с атмосферой.

Вторая проточная камера элемента сравнения 3 через второе сопло соединена с первым входным каналом, через дроссель 2 с атмосферой и непосредственно со второй минусовой камерой элемента сравнения 1.

Устройство работает следующим образом о

В соответствии со схемой включения зависимость выходного давления от давлении

Р в первом входном канале имеет следующий вид:

Р „,„ (1 — К) Р1, f5 где К 4:1 — коэффициент, величина которогD определяется проводимость|переменного дросселя, образованного вторым соплом и заслонкой элемента сравнения 3.

Так как элемент сравнения 3 и постоян- 20 ный дроссель 4 включены по схеме пневмоповторителя, то при изменениях второго входного давления Р, меняется зазор между вторым соплом и заслонкой, а, следовательно, и величина коэффициента К, причем эта зависимость является монотонно убывающей. Это означает, что при увеличении любого из входных сигналов, а леййе,на выходе такие увеличивается, т.е. устройство при-i ближенно реализует операцию умножения двух О входных пневмосигналов

Ьых i и

Изобретение может найти широкое применение в пнематической вычислительной тех35 нике, а также в системах автоматического управления, например -в самонастраивающихcs устройствах дли качественного регулирования технологических процессов.

Формула изобретения

Пневматическое Йычислительное устройство, содержащее питимембранный элемент сравнения, плюсовая камера которого соединена с первым входным каналом, выход— с выходным каналом устройства и с первой минусовой камерой, элем чта сравнения и первый постоянный дроссель, о т л и ч а юшийся тем, что, с целью расширения функциональных возможностей устройства, в нем установлены трвхмембранный элемент сравнении и второй постоянный дроссель, причем плюсовая камера трехмембраиного элемента сравнения соединена с вторым входным каналом, первая проточная камера через первое c0IUID — с каналом питания, с

ere минусовой камерой и через второй постоянный gpocc-чь с атмосферой; вторая проточная камера трехмембранного элемента сравнении соединена через второе сопло с первым входным каналом, через первый постоянный дроссвль с атмосферой и со второй минусовой камерой пятимембранного элемента сравнения.

Источники информации, принятые во внимание при экспертизе:

1. Фудим Е. В. Пневматическая вычислительнаи техника. М, Наука, 1973, с. 14, рис. 2в.

2. Берендс Т. К. и др. Элементы и схе мы пневмоавтоматики. М., Машиностроение, 1968, с. 41, рис. 34. -г.
