М 59697

Класс 75 b, 19;

7а, 27„

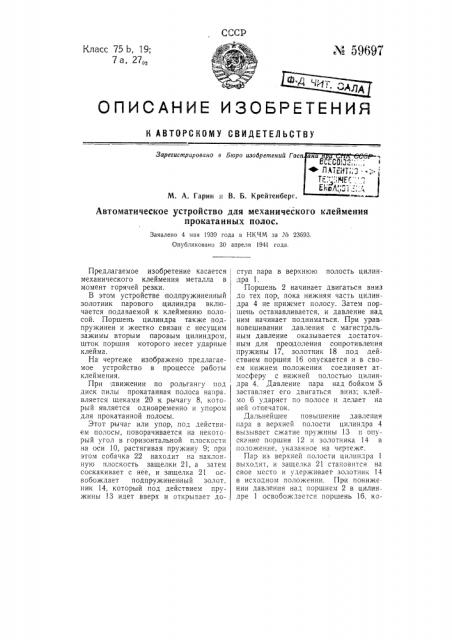

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобретений Гос

М. А. Гарин и В. Б. Крейтенберг.

Автоматическое устройство для механического клеймения прокатанных полос.

Заявлено 4 гяая 1939 года в НКЧМ за ¹ 23693.

Опубликовано 30 апреля 194! года.

Предлагаемое изобретение касается механического клеймения металла в момент горячей резки.

В этом устройстве подпружиненный золотник парового цилиндра включается подаваемой к клеймению полосой. Поршень цилиндра также подпружинен и жестко связан с несущим зажимы вторым паровым цилиндром, шток поршня которого несет ударные клейма.

На чертеже изображено предлагаемое устройство в процессе работы клеймения.

При движении по рольгангу под диск пилы прокатанная полоса напра вляется щеками 20 к рычагу 8, который является одновременно и упором для прокатанной полосы.

Этот рычаг или упор, под действием полосы, поворачивается на некоторый угол в горизонтальной плоскости на оси 10, растягивая пружину 9; при этом собачка 22 находит на наклонную плоскость защелки 21, а затем соскакивает с нее, и защелка 21 освобождает подпружиненный золот ник 14, который под действием пружины 13 идет вверх и открывает доступ пара в верхнюю полость цилиндра 1.

Поршень 2 начинает двигаться вниз до тех пор, пока нижняя часть цилиндра 4 не прижмет полосу. Затем порше нь останавливается, и дав.пение над ним начинает подниматься. При уравновешивании давления с магистральным давление оказывается достаточным для преОдоления сопротивления пружины 17, золотник 18 под действием поршня 16 опускается и в своем нижнем положении соединяет атмосферу с нижней полостью цилиндра 4. Давление пара над бойком 5 заставляет его двигаться вниз; клеймо 6 ударяет по полосе и делает на ней отпечаток.

Да.пьнейшее повышение давления пара в верхней полости цилиндра 4 вызывает сжатие пружины 13 и опускание поршня 12 и золотника 14 в положение, указанное на чертеже.

Пар из верхней полости цилиндра 1 выходит, и защелка 21 становится»а свое место и удерживает золотник 14 в исходном положении. При понижении давления над поршнем 2 в цилиндре 1 освобождается поршень 16, ко59697

Отв. редактор П. В. Никитин

Тип, «Сов. печ.», М 63905. Зак. № 3523 †5

Госпланиздат

Цена 35 коп торый под действием пружины 17 занимает свое верхнее положение (указанное на схеме) и соединяет верхнюю полость цилиндра 4 с атмосферой, а нижнюю — с источником пара.

Боек возвращается в свое исходное положение и удерживается в нем давлением пара.

Для обеспечения быстрой смены клейм и клеймения разных толщин прокатных полос нижняя часть цилиндра 4 сделается съемной.

Предмет изобретения.

Автоматическое устройство для механического клеймения прокатанных полос, о тли ча ю щ еес я применением включаемого подаваемой полосой подпружиненного золотника 14 парового цилиндра 1, подпружиненный поршень 2 которого жестко связан с несущим зажимы паровым цилиндром 4, шток поршня которого несет.

,ударные клейма б.
