Устройство для заряда накопительного конденсатора

Устройство для заряда накопительного конденсатора

Иллюстрации

Показать все

Реферат

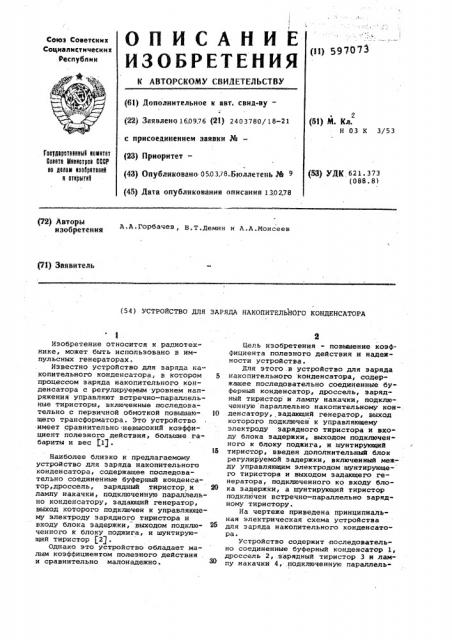

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (Ф1) 59707

Союз Соеетеккк

Соаакалксткческкх

Реапубякк (6а) Дополнительное к авт. санд-ву— (22) Заявлено 160976 (21) 2403780/18-21 (51) М. Кл.

Н 03 К 3/53 с прнсоедниеннеаа заявки _#_a— (23) Прнорнтет— (43) Опубликовано 050378.БвллетенЬ М 9

Гееударатаеааый аеюатет

Оееета Маааатеаа ИОР ае делаю ааебратеаай а етафытаа (53) УДК 621. 373 (088.81 (45) Дата опубликования описания 130278 (72} Авторы

А,A,Ãîðáà÷eâ, В.Т.Демин и A.A.Èoèñååâ изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАРЯДА НАКОПИТЕЛЬНОГО КОНДЕНСАТОРА т0

Изобретение относится к радиотехнике, может быть использовано в импульсных генераторах.

Известно устройство для заряда накопительного конденсатора, в котором процессом заряда накопительного конденсатора с регулируемым уровнем напряжения управляют встречно-параллельные тиристоры, включенные последовательно с первичной обмоткой говышающего трансформатора. Это устройство имеет сравнительно невысокий коэффициент полезного действии, большие габариты и вес (1) .

Наиболее близко к предлагаемому устройство для заряда накопительного конденсатора, содержащее последовательно соединенные буферный конденсатор,дроссель, зарядный тиристор и 20 лампу накачки, подключенную параллельно конденсатору, задающий генератор, выход которого подключен к управляющему электроду зарядного тиристора и входу блока задержки, выходом подклю- 25 ченного к блоку поджига, и шунтирующий тиристор (2g.

Однако это устройство обладает малым коэффициентом полезного действия и сравнительно малонадежно. 30

Цель изобретения - повышение коэффициента полезного действия и надежности устройства.

Для этого .в устройство для заряда накопительного конденсатора, содержащее последовательно соединенные буферный конденсатор, дроссель, зарядный тиристор и лампу накачки, подключенную параллельно накопительному кон-. денсатору,,задающий генератор, выход которого подключен к управляющему электроду зарядного тиристора и входу блока задержки, выходом подключен ного к блоку поджига, и шунтирующий тиристор, введен дополнительный блок регулируемой задержки, включенный между управляющим электродом шунтирующе- го тиристора и выходом задающего генератора, подключенного ко входу блока задержки, а шунтирующий тиристор подключен встречно-параллельно зарядному тириатору.

На чертеже приведена принципиальная электрическая схема устройства для заряда накопительного конденсатора. устройство содержит последовательно соединенные буферный конденсатор 1, дроссель 2, аарядный тнрнстор 3 и лампу накачки 4, подключенную параллель597073

Формула изобретения

Тираж 1087 Подписное

ЦПИИПИ Заказ 1171/54

Филиал ППП Патент, r.Óæãoðoä, ул.Проектная, 4 но накопительному конденсатору 5, задающий генератор б, выход которого подключен к управляющему электроду зарядного тиристора 3 и входу блока задержки 7, выходом подключенного к блоку поджига 8, и шунтирующий тиристор9.

В устройство введен дополнительный блок регулируемой задержки 10, включенный между управляющим электродом шунтирующего тиристора 9 и выходом задающего генератора б, подключенного ко входу блока задержки 7. Тиристор 9 подключен встречно-параллельно тиристору 3.

Работает устройство следующим образом.

Резонансный заряд накопительного конденсатора 4 через дроссель 2 про исходит при включении зарядного ти-ристора 3 импульсом с задающего генератора б, определяющего частоту вспы- 20 шек лампы накачки. Эатем импульсом, задержанным относительно импульса за дающего генератора на время, необходимое для заряда конденсатора 4"и запирания тиристора 3, открывается тирис- 25 тор 9. Начинается колебательный разряд конденсатора 4 на буферный конденсатор 1. Через время, определяемое блоком задержки 7, на выходе блЭка поджига 8 вырабатывается импульс под- 30 жига лампы, и конденсатор 4, имеющий в этот момент необходимый уровень напряжения, разряжается на лампу. Тиристор 9 запирается. Энергия, запасенная в дросселе 2, переходит в буферный кон-З5 денсатор 1.

Изменяя при помощи блока регулируемой задержки 10 время открывания ти.— ристора 9 относительно импульса с блока поджига 8, можно регулировать уровень напряжения на накопительном конденсаторе в момент поджига лампы. устройство для заряда накопительного конденсатораг содержащее последовательно соединенные буферный конденсатор, дроссель, зарядный тиристор и лампу накачки, подключенную параллельно конденсатору, задающий генератор, выход которого подключен к управляющему электроду зарядного тиристора и входу блока задержки, выходом подключенного к блоку поджига, и шунтирующий тиристор, о т л и ч а ю щ е е с я тем, что, с целью повышения коэффициента полезного действия и надежности, в него введен дополнительный блок регулируемой задержки, включенный между управляющим электродом шунтирующего тиристора и выходом задающего генератора, подключенного ко входу блока задержки, а шунтирующий тиристор подключен встречно-параллельно зарядному тиристору. э

Источники информации, принятые во внимание при экспертизе:

1. Вакуленко В.М. Эффективная схема питания импульсных ламп. Журнал прикладной спектроскопии, 1970,т. 13, 9 3.

2. Белостоцкий Б.Р. и др. Основы. лазерной техники, М., 1972, с. 252.
