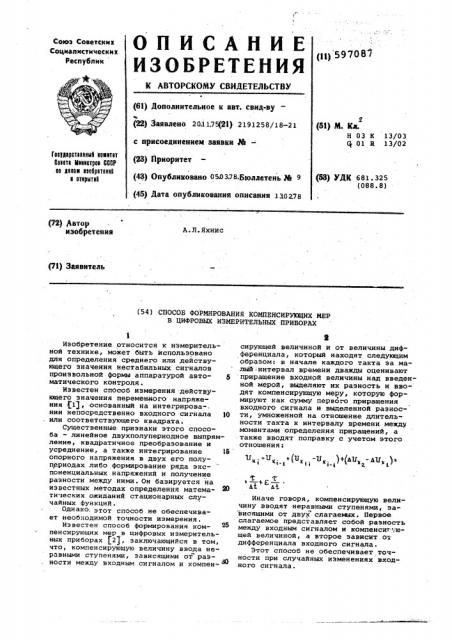

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1о) 5970 87

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 20.i 175(2a) 2191258/18-21

2 (51) М. Кл.

Н 03 К 13/03

С 01 а 13/02 с присоединением заявки М— (33) Приоритет т оердаротвеииый Комитет

Совета ййиииотроо СВОР оо делам изобретений и открытий (43) Опубликовано 050378,Вволлетень Ah 9 (68} УДК 681 ° 325 (088. 8) (45) Дата опубликования описания 130278 (72) Автор изобретения

A.Ë.ßõíèñ (54) СПОСОБ ФОРМИРОВАНИЯ КОМПЕНСИРУЮЩИХ МЕР

В ЦИФРОВЫХ ИЗМЕРИТЕЛЬНЫХ ПРИБОРАХ

Изобретение относится к измерительной технике, может быть использовано для определения среднего или действующего значения нестабильных сигналов произвольной формы аппаратурой автоматического контроля.

Известен способ измерения действующего значения переменного напряжения 1, основанный на интегрирова-. нии непосредственно входного сигнала 10 или соответствующего квадрата.

Существенные признаки этого способа — линейное двухполупериодное выпрямление, квадратичное преобразование и усреднение, а также интегрирование 15 опорного напряжения в двух его полупериодах либо формирование ряда экспоненциальных напряжений и получение разности между ними. Он базируется на известных методах определения математических ожиданий стационарных случайных .функций.

Однако, этот способ не обеспечивает необходимой точности измерения.

Известен способ формирования ком- ®5 пенсирующих мер в цифровых измерительных приборах f2), заключающийся в том, что, компенсирующую величину ввода неравными ступенями, зависящими от разности между входным сигналом и компенсирующей величиной и от величины дифференциала, который находят следующим образом: в начале каждого такта за малыи интервал времени дважды оценивают приращение входной величины над введенной мерой, выделяют их разность и вводят компенсирующую меру, которую формируют как сумму первого приращения входного сигнала и выделенной разности, умноженной на отношение дпительности такта к интервалу времени между моментами определения приращений, а также вводят поправку с учетом этого отношения: антк; =т-т»;, ("»,, +»,,) É"Õ, +» )

Иначе говоря, компенсирующую величину вводят неравными ступенями, зависящими от двух слагаеьеох. Первое слагаемое представляет собой разность между входным сигналом и компенсиг ющей величиной, а второе зависит от дифференциала входного сигнала.

Этот способ не обеспечивает точности при случайных изменениях входного сигнала.

597087

Цель изобретения — повыаение точности измерения среднего или действующего значения нестабильных сигналов произвольной формы.

Предлагаемый способ, основанный на введении компенсирующей величины неравными ступенями, зависящими от разности между входными сигналами и компенсирующей величиной, отличается тем, что в компенсирующую меру вво дят дополнительный сигнал и изменяют его на каждом такте компенсации в соответствии с членами расходящегося ряда типа 1/, где М вЂ” номер такта компенсации.

Благодаря такому способу формирования хотя и складываются Ф(ступеней, но каждая последующая уменьшается в д раз соответственно. Поэтому сумма и ступеней, представляющая собой компенсирующую меру, помещает.ся в первоначальной разнорядной сетке. Эта компенсирующая мера равна среднему значению случайного входного сигнала или квадрату действующего значения, если входной сигнал предварительно квадрирован.

На чертеже приведена структурная электрическая схема устройства для формирования компенсирующих мер предлагаемым способом. устройство содержит преобразователь 1 входного сигнала, арифметическое,устройство 2, умножитель 3, счетчйк преобразований 4, делитель 5, алгебраический сумматор 6 и индикатор 7

Работает устройство следующим-образом. Преобразователь 1 преобразует очередную реализацию случайного входного сигнала в код, а если требуется предварительно линейно выпрямляет и квадратирует аналоговым!или цифровым устройством.

Арифметическое устройство вырабатывает разность между полученным входным сигналом и компенсирующей величиной, которую используют для формирования компенсирующей меры в следующем такте, преобразования.

Счетчик преобразований 4 и делитель 5 вырабатывают дополнительный сигнал в соответствии с очередным членом ряда типа 1/n . Этот сигнал вводят в компенсирующую меру с помощью умножителя 3, сигнал с которого подают на алгебраический сумматор

6. Отсюда очередное значение компенсирующей меры подают на арифметическое устройство и на индикатор 7. Управляет последовательностью работы блоков устройства блок управления 8.

Формула изобретения

Способ формирования компенсирующих мер в цифровых измерительных при. борах, основанный на введении компенсирующей величины неравными ступенями, зависящими от разности между входным сигналом и компенсирующей величиной, отличающийся тей,что, с целью повышения точности измерения среднего или.действующего значения нестабильных сигналов произвольной .формы, в компенсирующую меру вводят дополнительный сигнал и изменяют его на каждом такте компенсации в соответствии с членами расходящегося ряда типа l/4, где rL — йомер такта компенсации.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

O 407238, (ф- 01 к 19/02, 26.07.71.

2. Авторское свидетельство СССР

9 298895, Q 01 Б, 13/02, 27)11.69.
