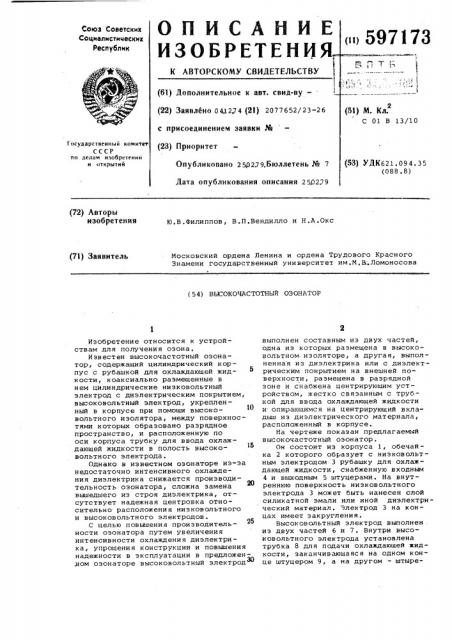

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

7123 (61) Дополнительное к авт. свид-ву— (22) Заявлено 043 274 (21) 2077652/23-26 с присоединением заявки № (23) приоритет

Опубликовано 2 Я)27 9,Бюллетень № 7

Дата опубликования описания 250279

2 лв

В 13/10

Государствеииый комитет

СССР оо делам изобретении и открытия

621.094.35 (088.8) (72) Авторы изобретения

Ю.В.Филиппов, В.П.Вендилло и Н.А.Окс (71) Заявитель

Московский ордена Ленина и ордена Трудового Красного

Знамени государственный университет им ° M. B,. Ëîìîíoñoíà (54) ВЫСОКОЧАСТОТНЫЙ ОЗОНАТОР

Изобретение относится к устройствам для получения озона.

Известен высокочастотный озонатор, содержащий цилиндрический кор— пус с рубашкой для охлаждающей жидкости, коаксиально размещенные в нем цилиндрические низковольтный электрод с диэлектрическим покрытием, высоковольтный электрод, укреплен— ный в корпусе при помощи высоковольтного изолятора, между поверхностями которых образовано разрядное пространство, и расположенную по оси корпуса трубку для ввода охлаж— дающей жидкости в полость высоковольтного электрода.

Однако в известном озонаторе из-за недостаточно интенсивного охлаждения диэлектрика снижается производительность озонатора, сложна замена вышедшего из строя диэлектрика, от— сутствует надежная центровка относительно расположения низковольтного и высоковольтного электродов.

С целью повышения производитель— ности озонатора путем увеличения интенсивности охлаждения диэлектри— ка, упрощения конструкции и повышения надежности в экспдуатации в предложен— ,ном озонаторе высоковольтный электрод ныполнен составным из двух частей, одна из которых размещена в высоковольтном изоляторе, а другая, выполненная из диэлектрика или с диэлект— рическим покрытием на внешней поВерхности размещена в разрядной зоне и снабжена центрирующим устройством, жестко связанным с трубкой для ввода охлаждающей жидкости и опирающимся на центрирующий вкладыш из диэлектрического материала, расположенный в корпусе.

На чертеже показан предлагаемый высокочастотный озонатор.

Он состоит из корпуса 1, обечайка 2 которого образует с низковольтным электродом 3 рубашку для охлаждающей жидкости, снабженную входным

4 и выходным 5 штуцерами. На ннутреннюю поверхность низковольтного электрода 3 может быть нанесен слой силикатной эмали или иной диэлектрический материал. Электрод 3 на концах имеет закругления.

Высоковольтный электрод выполнен . из двух частей 6 и 7. Внутри высоковольтного электрода установлена трубка 8 для подачи охлаждающей жид— кости, заканчивающаяся на одном конце штуцером 9, а на другом — штыре597173 образной заглушкой 10 и имеющая отверстия 11 для протока воды. С помощью штыреобраэной заглушки 10, -.àéêè 12 и прижима 13 части 6 и 7 высоковольтного электрода прижимают"s одна к другой через уплотнительяые шайбы. Гайка 12 находится в углуб- S ленин центрирующего вкладыша 1 4, изготовленного из диэлектрического озоностойкого материала.

В верхней части крепление трубки

8 с высоковольтным электродом осу- I0. ществляется при помощи гаек 15 и 16, причем гайка 1 5 снабжена штуцером 17 для отвода охлаждающей жидкости и с " ее помощью производят крепление части 6 высоковольтного электрода в вы- 15 соковольтном изоляторе 18.

Вход и выход обрабатываемого газа осуществляется через штуцеры 19 и 20.

На внешнюю поверхность части 7 20 высоковольтного электрода должен быть нанесен слой диэлектрического материала, например силикатной эмали, или она может быть выполнена из диэлектрического материала, например стекла.

Озонатор работает следующим образом.

Перед включением в озонатор необходимо подать жидкость, охлаждающую электроды. Причем подачу жидкости и ее отвод из высоковольтного электрода производят через длинные диэлектрические трубки, Затем через штуцер 19 подают воздух или кислород, при этом он проходит через разрядный промежуток, образованный низковольтным электродом 3 и частью 7 высоковольтного электрода, и выходит из озонатора через штуцер 20.

Корпус озонатора заземлен.Высокое 40 напряжение повышенной частоты до

10 тыс.Гц подают на высоковольтный электрод, причем напряжение повышают постепенно. В разрядном промежутке возникает разряд и протекает химическая реакция. Закругление концов низковольтного электрода 3 необходимо для избежания пробоя диэлектрика и краевых эффектов.

Формула изобретения

Высокочастотный озонатор, содержащий цилиндрический корпус с рубашкой для охлаждающей жидкости, коаксиально размещенные в нем цилиндрические низковольтный электрод с диэлектрическим покрытием, высоковольтный электрод, укрепленный в корпусе при помощи высоковольтного изолятора, между поверхностями которых образована разрядная зона, и расположенную по оси корпуса трубку для ввода охлаждающей жидкости в полость высоковольтного электрода, отличающийся тем, что, с целью повышения производительности озонатора путем увеличения интенсивности охлаждения диэлектрика, упрощения конструкции и повышения надежности в эксплуа тации, высоковольтный электрод выполнен составным,нз двух частей, одна нз которых размещена в высоковольтном изоляторе, а другая, выполненная из диэлектрика или с диэлектрическим покрытием на внешней поверхности, размещена в разрядной зоне и снабжена центрирующим устройством, жестко связанным с трубкой для ввода охлаждающей жидкости и опирающимся на центрнрующий вкладыш из диэлектрического материала, расположенный в корпусе.

597173

Составитель A.Tep-Иинасьян

Техред С. Веца Кощекто С.Шекмар

Редактор Е.Месропова

Тираж 590 Подписное

ЦНИИПИ ГоСударственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35„ Раушская наб.z д.4/5 Заказ 63 4/61
