Реферат

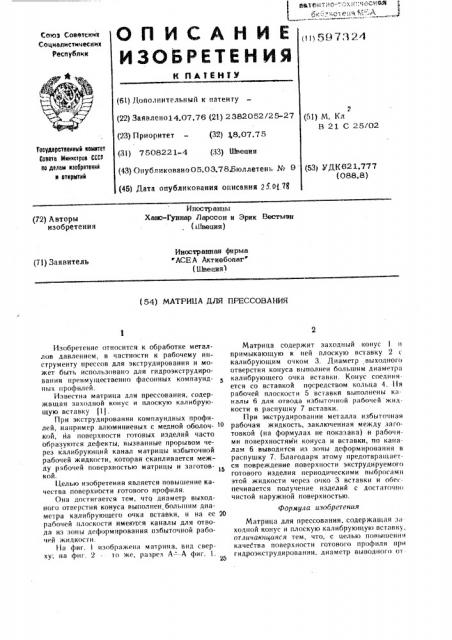

ОПИСАНИЕ

Союз Соеетсннн

Социалистических т"еспублки (! i3 Г 97, 3."}4

ИЗОБРЕТЕН ИЯ (б!) Дополнительный к патенту (22) Заявлено14.07,76 (21) 2382052/25-27 (23) Приоритет — (32) «8.07.75 (3 I ) 7 50822 1-4 (33) БЬеция (43) Опубликовано 05,03.78.бюллетень № 9 (45) Дата опубликования описания 25.0(.7о

P. (51) М. Кл

В 21 С 25/02

Государственный номнтет

Саоето етнннетрао СССР оо делом нзабретеннй и отнрмтнй (53) УДК621.777 (088.8) И востр анцы

Ха Г ннар Ларссон и Эрик Вестмэн (Швеция) (72) Авторы изобретения

Иностранная фирма ACE A Актиебопаг" (Швеция.} (71) Заявитель (54) MATPHUA ДЛЯ ПРЕССОВАНИЯ

Матрица содержит заходный конус и примыкающую к цей плоскую вставку 2 с калибрующим очком 3. Диаметр выходного отверстия конуса выполнен большим диаметра калибрующего очка вставки. Конус соединяется со вставкой посредством кольца 4. I la рабочей плоскости 5 вставки выполнены к»палы 6 для отвода избыточной рабочей жидкости в распушку 7 вставки.

При экструдировании металла избыточная рабочая жидкость, заключенная между заготовкой (на формулах не показана) н рабочими поверхностями конуса и вставки, по каналам 6 выводится из зоны деформирования в распушку ?. Благодаря этому предотвращается повреждение поверхности экструдируемого готового изделия периодическими выбросамн этой жидкости через очко 3 вставки и обеспечивается получение изделий с достаточно чистой наружной поверхностью.

Формула изобретения

Матрица для прессования, содержащая за

xoq,Hoé конус и плоскую калибрующую вставку, отличающаяся тем, что, с целью повышения качества поверхности готового профиля при гидроэкструдированни, диаметр выводного от

Изобретение относится к обработке металлов давлением, в частности к рабочему инструменту прессов для экструдирования и может быть испол-ьз<>вано для гидроэкструдирования преимущественно фасонных компаундных профилей.

Известна матрица для прессования, содержащая заходпой конус и плоскую калибрующую вставку jl).

При экструдировании компаундных профилей, например алюминиевых с медной оболоч- 1О кой, на поверхности готовых изделий часто образуются дефекты, вызванные прорывом через калибрующий канал матрицы избыточной рабочей жидкости, которая скапливается между рабочей поверхностью матрицы и заготовкой.

Целью изобретения является повышение качества поверхности готового профиля.

Она достигается тем, чтс} диаметр выходного отверстия конуса выполнен. большим диаметра калибрующего очка вставки, и на ее М рабочей плоскости имеются каналы для отвода из зоны деформнрования избыточной рабочей жидкос ги.

Иа фиг. l изображена матрица, вид сверху; на фиг. 2 — то же, разрез А — --А фиг. 1. гд иатеитио.- .. хнцчесна}л

&:::;:;-козе,(9.: :" - A е.;;-. - fi

Редактор (.. Титова

Заказ 730/l

11НИ1111И Государе}венного комнтега Сове}а Мннн< гр(}в (.((Р но дела}(нэоГ}негения н открь}тнг}

11;1035, Москва, Ж 35, Раун(скан наб, д 4}5 ф}(лг(аг! 1111П «11аген! я, l ж(о1}од. ул 11}в ек! нач. 4 верстия конуса выполнен болыним диаметр калибру}о}цего очка вставки, а на ее рабо }ей плоскости име}отся каналы для отвода иэ зоны деформ ирования избыточной, рабочей жидкости

Ис}(н}}{(}}(({ {{{}Ф(}1тч(}{({}}{. нри}}ят},! - Ро {1}{}! мание при экспертизе:

l. Патент ФРГ И (}1(}4(.}З, / г1. Кл. В }1 (1 949. (.остаантель /(1. Дорофеев

Техред О. Луговая Корректор }{(. Нласенко

Тираж 1086 1!одннсное
