Высадочный автомат
Иллюстрации
Реферат

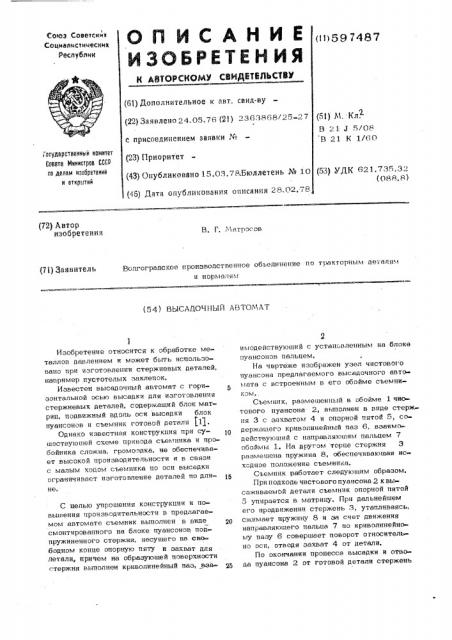

Со оэ Советскйх
Социалистических
Рвсн т блч и (и 59 7487 (61) Дополнительное к авт. свид-ву (22} Заявлено 24.05.76 (2l) 2363868/25-27 (51) N, Кл.
В -.»1 г 5/08
В 21 К 1/60 с присоединением заявки №
iы двВвтввнныЙ хвмвтвт
Ввввтв Мвиистрвв CECA пв диви нвобрвтвнкй и втирВ тин (23) Приоритет (43) Опубликовано 15.03.78.Бюллетень № 10 (45) Дата опубликОвания описания 28.02 ° 78 (53) УД К 62 1. 7 35. 3 2 (088..8} (72) Автор изобретении
В. Г. Матросов
Волгоградское производственное объединение по тракторным деталям и нормалям (54} BbICAQO×I-tbté АВТОМАТ
Изобретение относится к обработке металлов давлением и может быть использовано при изготовлении стержневых деталей, например пустотелых заклепок.
Известен высадочный автомат с горизонтальной осью высадки для изготовления стержневых деталей, содержащий блок матриц, подвижный вдоль оси высадки блок пуансонов и съемник готовой детали (1$.
Однако известная конструкция при сушествуюшей схеме привода съемника и пробойника сложна, громоздка, не обеспечивает высокой производительности и в связи с малым ходом съемника по оси высадки ограничивает изготовление деталей по длине.
С целью упрошения конструкции и повышения производительности в предлагаемом автомате съемник выполнен в виде смонтированного на блоке пуансонов подпружиненного стержня, несушего на свободном конце опорную пяту и за ва дл детали, причем на образуюшей поверхности стержня выполнен криволинейный паз, взаЯ имодействуюший с установленным на блоке пуансонов пальцем.
На чертеже изображен узел чистового пуансона предлагаемого высадочного авто мата с встроенным в его обойме съемником., Съемник, размешенный в обойме 1 чиотового пуансона 2, выполнен в виде стержня 3 с захватом 4 и опорной пятой 5, содержащего криволинейный паз 6, взаимодействуюший с направляюшим пальцем 7 обоймы 1. Иа другом торце стержня 3 размещена пружина 8, обеспечиваюшая исходное положение съемника.
Съемник работает следуюшим образом.
При подходе чистового пуансона 2 к вы» саживаемой детали съемник опорной пятой
5 упирается в матрицу. При дальнейшем его продвижении стержень 3, утапливаясь, сжимает пружину 8 и за счет движения направляюшего пальца 7 по криволинейному пазу 6 совершает поворот относительно оси, отводя захват 4 от детали.
По окончании процесса высадки и отвода пуансона 2 от готовой детали стержень
597487 составитель Т. Горбунова
Текред О. Андрейко Корректор П. Макаревич
Редактор E. Яковчик
Заказ 1588/8 Ги раж 1 087 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035„Москва, Ж 35, Раушская нвб., д. 4/5
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
3 съемника под действием пружины 8 и направляющего пальца 7 совершает возвратное движение, заводя захват 4 под головку высаженной детали, которая извлекается из матрицы при окончательном отводе в исходное положение пуансона со съемником, Формула изобретения
Высадочный автомат с горизонтальной осью высадки для изготовления стержневых деталей, преимушественно пустотелых заклепок, содержащий блок матриц, подвижный вдоль оси высадки блок пуансонов и
4 съемник готовой детали, о т л и ч в ю— ш и и с я тем, что, с целью упрошения конструкции и повышения производительности, съемник выполнен в виде смонтирогвн ного нв блоке пуансонов подпружиненного стержня, несушего нв свободном конце опорную пяту и захват для детали, причем на образующей поверхности стержня выполнен криволинейный пвэ, взаимодействующий с установленным на блоке пуансонов пальцем.
Источники информации, принятые во внимание при акспертизе:
1. Патент ФРГ У; 1230290, кл. 49 6, 1971.
