Прессформа с двумя плоскостями разъема плит для изготовления изделий из пластмасс

Прессформа с двумя плоскостями разъема плит для изготовления изделий из пластмасс

Иллюстрации

Показать все

Реферат

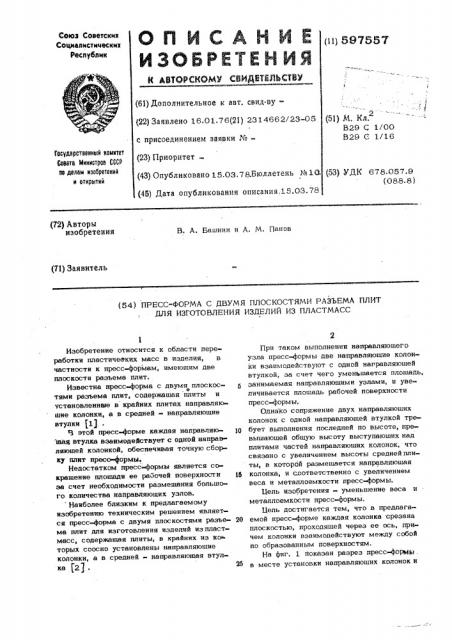

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 16.01.76(21} 2314662/23-05 с присоединением заявки М— (23} Приоритет (43} Опубликовано 15.03.786толлетень Ке1О (4о) Дата опубликования описания,15.03.78 (51) М, Кл, В29 С 1/00

В29 Г 1/16

Государственный квинтет

Совета Ииниотров СССР оо делан изобретений и открытий (53) УДК 678.057.е (088.8) (72) Авторы изобретения

В. A. Башнин и A. М. Панов (71) Заявитель (54) ПРЕСС"ФОРМА С ДВУМЯ ПЛОСКОСТЯМИ РАЗЪЕМА ПЛИТ

ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ИЗ ПЛАСТМАСС ка 12) .

Изобретение относится к области переработки пластических масс в изделия, в частности к пресс-формам, имеюшим две плоскости разъема плит.

Известна пресс-форма с двумя плоскос, о тями разъема плит, содержашая плиты и уствновленнвте в крайних плитах направляк шие колонки, а в средней - направлявшие втулки Г1) °

Ч этой пресс-форме каждая направляю- то нищ втулка взаимодействует с одной напраляюшей колонкой, обеспечивая точную сборку плит пресс-формы.

Недостатком пресс-формы является сокрвшение плошади ее рабочей поверхности эа счет необходимости размешнния большого количества направляющих узлов. Наиболее близким к предлагаемому изобретению техническим решением является пресс-форма с двумя плоскостями разъе- 20 ма плит для изготовления изделий из пластмасс, содержащая плиты, в крайних из ко торых соосно установлены направляющие колонки, а в средней - направляюшая втулПри таком выполнении направляюшего узла пресс-формы две направляющие колонки взаимодействуют с одной направляюшей втулкой, за счет чего уменьшается плошадь, занимаемая нацравляюшими узлами, и увеличивается плошадь рабочей поверхности пресс-формы.

Однако сопряжение двух направляющих колонок с одной направляюшей втулкой требует выполнения последней по высоте, превышаюшей общую высоту выступающих над плитами частей направляющих колонок, что связано с увеличением высоты средней плиты, в которой размешается направляюшая колонка, и соответственно с увеличением веса и металлоемкости пресс-формы.

Цель изобретения - уменьшение веса и металлоемкости пресс-формы.

Цель достигается тем, что в предлагаемой пресс-форме каждая колонка срезана плоскостью, проходяшей через ее ось, причем колонки взаимодействуют между собой по образованным поверхностям.

На фиг. 1 показан разрез пресс-формы . в месте установки направляюших колонок и

597557

Фиг. 2

Фиг..!

Составитель lO. Пудовиков

Редактор В. Блохина Техред С, Беда Корректор C. Гараснняк

Заказ 2256/12 Тираж 810 Подписное

БНИИПИ Государственного комитета Совета Министров СССР,по делам изобретений и открытий

113035, Москва, Ж-35 Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, уп. Проектная, 4 направляющей втулки", на фиг. 2 - поперечное сечение по средней плите пресс-формы.

Пресс-форма содержит плиты 1-3, в крайних иэ которых 1 н 3 установлены направляющие колонки 4 и 5, каждая иэ кото рых Срезана плоскостью, проходящей через ее ocb, а в средней плите 2 размещена направляющая втулка 6.

Работа пресс-формы осуществляется следующим образом.

При смыкании плит 2 и 3 направляющая колонка 5 входит в направляющую втулку 6 и осуществляет центрирование и точную сборку плит 2 и 3 (показан один направляющий узел пресс-формы, однако для обеспечения точной сборки плит необходима установка двух аналогичных узлов). После дргруэкиматериала в пресс-форму производят смыкание плит 1 и 2, при этом направляющая колонка 4 входит в направляющую втулку 6, цент-.2О рируя плиту 1 относительно плиты 2 и ранее соединенной с плитой 2 плиты 3.

По окончании. прессования изделия из пластического материала производят размыкание плит 1-3 пресс-формы в обратном порядке, извлекают изделие и подготавливают пресс-форму к следующему циклу прессования.

Использование предлагаемого изобретения позволит не уменьшая площади рабочей поверхности пресс -формы и не снижая точности центровки плит пресо-формы, значительно снизить вес, металлоемкость и стоимость изготовления пресс-формы. -Формула изобретения

Пресс..-форма с двумя плоскостями разъема плит для изготовления иэделий иэ пластмасс, содержащая плиты, в крайних из ко торых соосно установлены направляющие ко ловки, а в средней направляющая втулка, о т л и ч а ю ш а я с я" тем, что, с ц лью уменьшения веса и металлоемкости пресс-формы, каждая колонка срезана плоскостью, проходящей через ее ось, причем колонки взаимодействуют между собой по образованным поверхностям.

Источники информации, принятые во внимание прй экспертизе:

1. Демин Е. Н. Справочник по пресоформам подред. И, Г. Космачева, Лениздат, 1967, с, 179, табл. 78 (МН1454-61). (МН1454-61) .

2. Демин E. Н, Справочник по пресс» формам под. ред. И. Г. Космачева, Лениздат, 1967, с. 178, табл. 78 (М Н 1 452-61 ) .
