Реферат

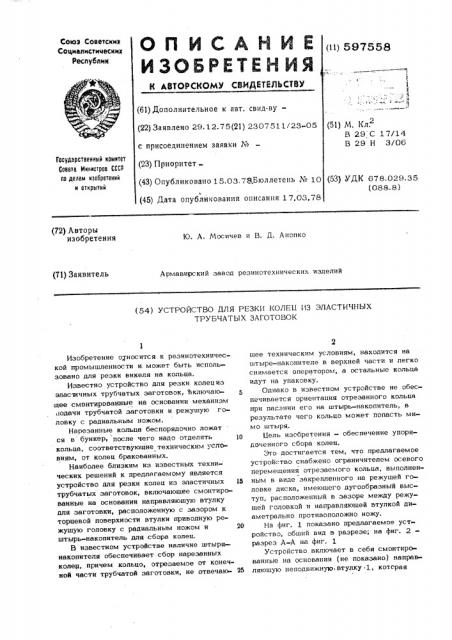

Союз Советских

Социалистических

Республик (11) 597558 (61)Дополнительное к авт. свид-ву— (22) Заявлено 29, 12.75(21) 2307 511/23-05 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 15.03.79Бюллетень N. 10 (45) Дата опубликования описания 17.03,78 (51) М. Кл, В 29 С 17/14

В 29 Н 3/06

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 67 8,029. 3 5 (088. 8) (72) Авторы изобретения

10. А. Мосичев и В. Д. Анопко (71) Заявитель

Армавирский завод резинотехнических изделий (54) УСТРОЙСТВО ДЛЯ РЕЗКИ КОЛЕЦ ИЗ ЭЛАСТИЧНЫХ

ТРУБЧАТЫХ ЗАГОТОВОК

Изобретение относится к реэинотехнической промышленности и. может быть использовано для резки викеля на кольца.

Известно устройство для резки колециз эластичных трубчатых заготовок, Ъключа1шее смонтированные на основании механизм одачи трубчатой заготовки и режущую головку с радиальным ножом.

Нарезанные кольца беспорядочно ложат ся в бункер, после чего надо отделять 10 кольца, соответствующие техническим условиям, от колец бракованных.

Наиболее близким из известных технических решений к предлагаемому является устройство для резки колец из эластичных и трубчатых заготовок, включающее смонтированные на основании направляющую втулку для заготовки, расположенную с зазором к торцевой поверхности втулки приводную режушую головку с радиальным ножом и 20 штырь-накопитель для сбора колец.

В известном устройстве наличие штырянакопителя обеспечивает сбор нарезанных колец, причем кольцо, отрезаемое от конечной части трубчатой заготовки, не отвечаю- 25 шее техническим условиям, находится на штыре-накопителе в верхней части и легко снимается оператором, а остальные кольца идут на упаковку.

Однако в известном устройстве не обеспечивается ориентация отрезанного кольца при падении его на штырь-накопитель, в результате чего кольцо может попасть мимо штыря.

Цель изобретения - обеспечение упорядоченного сбора колец.

Это достигается тем, что предлагаемое устройство снабжено ограничителем осевого перемещения отрезаемого кольца, выполненным в виде закрепленного на режущей головке диска, имеющего дугообразный выступ, расположенный в зазоре между режущей головкой и направляющей втулкой диаметрально противоположно ножу.

На фиг. 1 показано предлагаемое устройство, общий вид в разрезе; на фиг. 2разрез А-А на фиг. 1

Устройство. включает в себя смонтирсьванные на основании (не показано) направляющую неподвижную, втулку 1, которая л-л

Заказ 2256/12 Тираж 810

Подписное

ЦЯИИПИ филиал ППП Патент, г, Ужгород, ул. Проектная, 4 фиксирует положение трубчатой заготовки, и вращающуюся от привода (не показан) ре— жушую головку 2 расположенную с зазором к торцевой поверхности втулки 1. На режущей головке смонтирован радиальный нож3.

Устройство снабжено ограничителем осевого перемещения отрезаемого кольца, выпол пенным в виде закрепленного на режущей головке 2 диска 4, имеющего дугообразный выступ 5, расположенный в зазоре между режущей головкой 2 и направляющей втулкой .1. диаметрально противоположно ножу

3. Со смещением относительно оси вращения режущей головки на основании смонтирован штырь-накопитель 6 для сбора иолец.

Устройство работает следующим образом.

При вращении режущей головки 2 нож врезается в трубчатую заготовку 7 и отбрасывает отрезанную часть кольца 8 на вращающийся вместе с режущей головкой

2 диск 4, который ограничивает перемещение кольца 8 в осевом направлении.

По мере отрезания кольца 8 ножом 3 отрезанная часть кольца ложится на внутреннюю поверхность дугообразного выступа 5. Выступ 5, вращаясь вместе с диском

4, поворачивает отреэанйую часть кольца

8 в направлении вращения, изгибая ее в форме петли.

При полном отреэании кольца Q от трубчатой заготовки, оно в виде образовавшейся петли под действием центробежной силы летит до встречи со штырем-накопите» лем, вершина которого расположена около режущей головки.

Таким образом, все отрезанные кольца попадают на штырь-накопитель. tO

Формула изобретения

Устройство для резки колец из эластичных трубчатых заготовок, включающее смонтированные на основании направляюшук втулку для заготовки, расположенную с зазором к торцевой поверхности втулки приводную режущую головку с радиальным но жом и штырь-накопитель для сбора колец, о т л и ч а ю щ е е с я тем что, сцелью обеспечения упорядоченного сбора колец, устройство снабжено ограничителем осевого перемещения отрезаемого кольца, выпоолнен- ным в виде закрепленного на режущей головке диска, имеющего дугообразный выступ, расположенный в зазоре между режущей головкой и направляющей втулкой диаметрально противоположно ножу.
