Реферат



-C "., .7КЗ rrl -т A5.1 : . :: . ю, оиГ.я ( Г чд e:н i й!а. 1

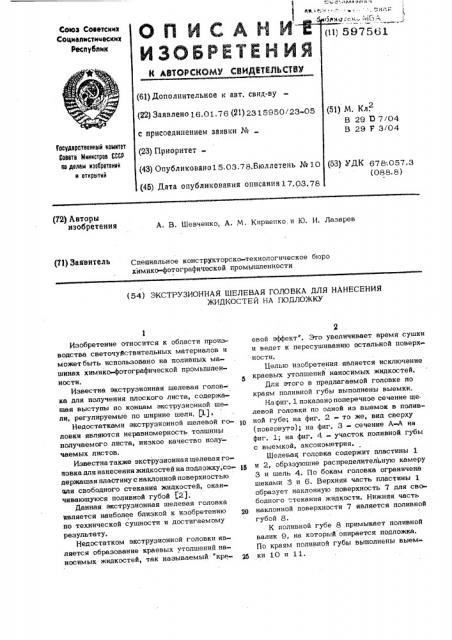

Союз Советских

Соцналнстимескнх

Раслублнк

59756l

{61) Дополнительное к авт, свид-ву (22) Зая еио16.01 76 (21} 2Э15950(г 1, ) л2

В 29 U 7/04

В 29 F Э/04 с присоединением заявки №

Государственный ноынтот

Соввто Мнннотров СССР оо делам иэооротоннй н открытой (23) Приоритет— (43) Опубликоваио15. ОЭ.78.Бюллетень (45) Дата опубликования описания 17.0 ДК 678.057.Э (088. 8) (72) Авторы изобретения

А. В. Шевченко, А. М. Кириенко, и Ю. И. Лазарев (71) ЗаяевтЕЛЬ Специальное конструкторско-технологическое бюро химико-фотографической промышленности (54) ЗКСТРУЗИОННАЯ ШЕЛЕИАЯ ГОЛОВКА ДЛЯ НАНЕСЕНИЯ

ЖИДКОСТЕЙ HA ПОДЛОЖКУ

Изобретение относится к области производства светочувствительных материалов и можетбыть использовано на .поливных машинах химико-фотографической промышленности.

Известна экструзионная шелевая головка для получения плоского листа, содержашая выступы по концам экструзионной ше» ли, регулируемые по ширине щели, (lj °

Недостатками экструэионной шелевой головки являются неравномерность толщины получаемого листа, низкое качество получаемых листов.

Известна также экструэионная шелевая головка для нанесения жидкостей на подложку, со- та держащая пластину с наклонной поверхностью для свободного стекания жидкостей, оканчивающуюся поливной губой 2).

Данная экструэионная шелевая головка является наиболее близкой к изобретению

I цо технической сущности и достигаемому результату.

Недостатком экструэионной головки является образование краевых утолщений на носимых жидкостей, так называемый: "ко- g евой эффект". Эго увеличивает время сушки и ведет к пересушиванию остальной поверхности.

Целью изобретения является исключение краевых утолщений наносимых жидкостей.

Для этого в предлагаемой головке по краям поливной губы выполнены выемки.

На фиг. 1 показано поперечное сечение ше. левой головки по одной из выемок в поливной губе; на фиг. 2 - то же, вид сверху (повернуто); на фиг. Э - сечение А-А на фиг. 1; на фиг. 4 - участок поливной губы с выемкой, аксонометрия.

Шелевая головка содержит пластины 1 и 2, образующие распределительную камеру

Э и щель 4. По бокам головка ограничена щеками 5 и 6. Верхняя часть пластины 1 образует наклонную поверхность 7 для свободного "текания жидкости, Нижняя часть наклонной поверхности 7 является поливной губой 8.

К поливной губе 8 примыкает поливной валик 9, на которьй опирается подложка.

По краям поливной губы вьпюлнены выемки 10 и 11.

7561

59

Установка работает следующим образом.

Наносимая жидкость подается в распределительную камеру 3 и через щель 4 попадает на наклонную поверхность 7.Свободно стекая .по поверхности 7, жидкость попадает на равномерно движущуюся подлож ку 12. По краям слон жидкости, текущего по наклонной поверхности 7, образуются утолщения, которые стекают в выемки 10. и 11 в поливной губе 8. Из выемок жидкость стекает в резервуары и может ис пользоваться повторно.

Такам образом, экструзионная шелевая головка наносит жидкость на подложку без краевых утолщений, что позволяет значительно сократить время сушки нанесенных слоев, предотвращает пересушивнние наноси4 мых слоев и уменьшает ширину дефектно» го нанесения по краям до 1-2 мм.

Формула я зобретения

Экструзионная шелевая головка„для нанесения жидкостей на подложку, содержащаь пластину с наклонной поверхностью для свободного стекания жидкости, оканчивающуюся поливной губой, о т л и ч а ю ш а я с я тем, что, с пелью исключения краев х утолщений наносимых жидкостей, по краям поливной губы выполнены выемки, Источники информапни принятые во вни мание при экспертизе:

1. Патент Великобритании N. 1349605

И,кл. В 5 А, 197.1.

2, Авторское свидетельство СССР

М 317537, кл. В 29 7 3/04, 1969. г. Ужгород, r>.. P
