Беспоршневой пресс

Беспоршневой пресс

Иллюстрации

Показать все

Реферат

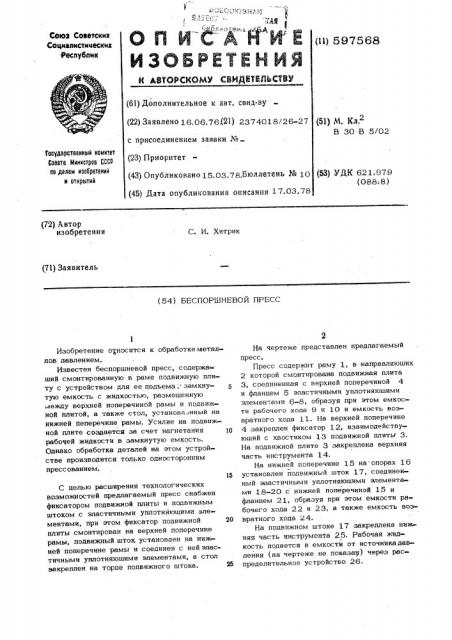

ОП Й И Е

ИЗОБРЕТЕНИЯ

С©юз Советских

Социалистических

Республик (11) 597568 (61) Дополнительное к авт, свид-ву (22) Заявлено 16,06.76.(21) 2374018/26-27 с присоединением заявки № (51) М. Кл.

В 30 В 5/02

Государственный намнтет

Совета Мнннатрав СССР ва деяам нзааретеннй н аткрытнй (23) Приоритет (43) Опубликовано 15.03.78.Бюллетень № 10 (45) Дата опубликования описания 17.03.78 (53) УДК 621.979 (088;8) (?2) Автор изобретения

С. И. Хитрик (71) Заявитель (54) БЕСПОРШНЕБОЙ ПРЕСС

Изобретение относится к обработкеметаллов давлением.

Известен беспоршневой пресс, содержа щий смонтированную в раме подвижную плиту с устройством для ее подъема, замкнутую емкость с жидкостью, размещенную между верхней поперечиной рамы и подвижной плитой, атакже стол,,установл нный на нижней пеперечине рамы. Усилие на подвижной плите создается за счет нагнетания 10 рабочей жидкости в замкнутую емкость.

Однако обработка деталей на этом устройстве производится только односторонним прессованием.

С .целью расширения технологических возможностей предлагаемый пресс снабжен фиксатором подвижной плиты и подвижным штоком с эластичными уплотняюшими элементами, при этом фиксатор подвижной плиты смонтирован на верхней поперечине рамы, подвижный шток установлен на нижней поперечине рамы и соединен с ней эластичными уплотняюшими элементами, а стол закреплен на торце подвижного штока. И

На чертеже представлен предлагаемый пресс.

Пресс содержит раму 1, в направляющих

2 которой смонтирована подвижная плита

3, соединенная с верхней поперечиной 4 и фланцем 5 эластичными уплотняюшими элемен-,ами 6-8, образуя при этом емкости рабочего хода 9 и 10 и емкость возвратного хода 1 1. На верхней поперечине

4 закреплен фиксатор 12, взаимодействующий с хвостиком 13 подвижной плиты 3.

На подвижной плите 3 закреплена верхняя часть инструмента 14.

На нижней поперечине 15 на опорах 16 установлен подвижный шток 17, соединенный эластичными уплотняюшими элементами 18-20 с нижней поперечиной 15 и фланцем 21, образуя при этом емкости рабочего хода 22 и 23, а также емкость возвратного хода 24.

На подвижном штоке 17 закреплена ниж няя часть инструмента 25. Рабочая жидкость подается в емкости от источникадавления (на чертеже не показау) через рас« пределительное устройство 26.

597568

Емкости 9, 10, 11, 22, 23,и 24 с помощью дополнительных уплотняюших элементов могут- быть разделены на отдельные секторные емкости с целью регулирования в них давления прн возникновения эксцентЬ ричной нагрузки на инструменты.

Пресс работает следуюшим образом.

Возвратно-поступательное движение подвижной плнты 3 осушествляется за счет подачи жидкости через распределительное устройство 26 в емкости 9 и 10 либо в емкость 11, При подаче рабочей жидкость в емкостй 9 и 10 емкость 11 соединяется со сливной магистралью, и наоборот, при подаче рабочей жндкости в емкость 11 емкости 8 и 10 соединяются со сливом. При возвратно-поступательном движенни подвижной плнты 3 фиксатор 12 расфиксироSBH, Возвратно-поступательнве движение подвижного штока 17 осушествляется за счет подачи жидкости через распределительное устройство 26 в емкости 22 и 23 либо в емкость 24. При подаче жидкости в емкости 22 и 23 емкость 24 соединяется со сливом, !и наоборот, при подаче жидкости в емкость 24 емкости 22 и 23 соединяются со сливом.

На прессе может осушествляться встреч- щ ное одновременное движение подвнжной плиты 3 и подвижного штока 17. С этой целью рабочая жидкость одновременно подается в емкости 9, 10, 22 и 23, а емкос» ти 11 и 24 соединяются со сливом. 35

Для работы в молотовом режнме подвижная плита 3 фиксируется в крайнем

4 верхнем положении фиксатором 5, .2, под.вижный шток 17 устанавливается в крайнем нижнем положении, а емкость 11 ссединяется со сливом. После освобождения фиксатором 12 подвижная плита 3 под тяжестью собственного веса падает и осушествляет штамповку изделия, Подъем подвижной плиты 3 осушествляется прн подаче жидкости в емкость 11; Работа молотовом режиме может осушествляться и при поднятом подвижном штоке 17. С этой целью в емкости 22 и 2з подается жид» кость, и после установки подвижного штока

17 в требуемое положенне емкости 22 и

23 запираются, а подъем и опускание подвижной плиты 3 осуществляется в вышеуказанной последовательности, Формула изобретения

Беспоршневой пресС, содержаший смонтированную в раме подвижную плиту с устройством для ее подъема, замкнутую емкость с жидкостью, размещенную между верхней поперечиной-рамы и подвижной плитой, а также стол, установленный на нижней поперечине рамы, oi т л. и ч а ю ш и йс я тем, что, с целью расширения технологический возможностей, он снабжен фиксатором подвижной плиты и подвижным штоком с эластичными уплотняющими элементами, при этом фиксатор подвижнойплиты смонтирован на верхней поперечине рамы, подвижный IIIToK установлен на нижней поперечине рамы и соединен с ней эластичными уплотняюшими элементами, а стол закреплен на торце подвижного штока.
