Состав для получения гранулированного полукокса, применяемого для производства сероуглерода

Состав для получения гранулированного полукокса, применяемого для производства сероуглерода

Иллюстрации

Показать все

Реферат

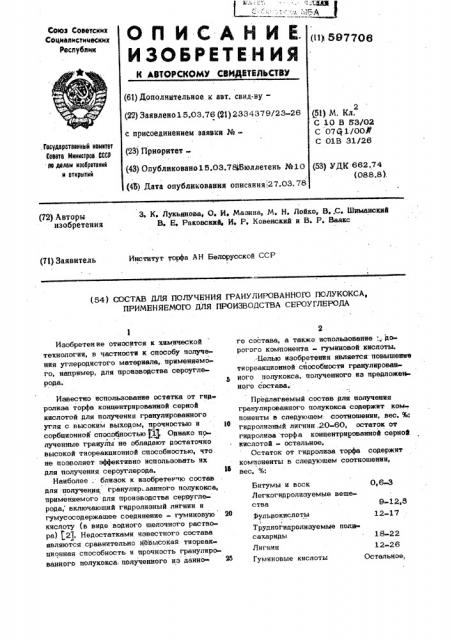

Е"

ОП ИКАНИЕ.

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДИТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву(22) Заявлено15,03.76 (21) 2334379/23-26 с присоединением заявки №(23) Приоритет» (43) Опубликовано15.03.78 Бюллетень №10

CoIo3 Советсних

Социал исти мвских

Республик (11) 5977Ое (51) М. Кл, 2

С 10 В БЗ/02

С O7 1/004

С 01В 31/26.Государственный комитет

Совете Министров СССР во делим изобретений н открытий (53) УД1 662.74 (oea,a ). (4о) Дата опубликования описания,27.03.78

ЗФ KÔ Лукьянова, Оэ Ие Мазина, М, H. Лойко, В,,С, Шиманский

В. Е, Раковский, И. Р, Ковенскнй н В. Р, Ваакс (72) Авторы изобретения

Институт торфа АН Белорусской ССР (71) Заявитель (54) СОСТАВ ДЛЯ ПОЛУЧЕНИЯ ГРАНУЛИРОВАННОГО ПОЛУКОКСА, ПРИМЕНЯЕМОГО ДЛЯ ПРОИЗВОДСТВА СЕРОУГЛЕРОДА

Битумы и воск

Легкогидролизуемые вещества

0,6-3

9-12эб

12-17 фульвокнслоты

I

Трудногидролизуемые пол@с ахариды

Лигнин

1 8-22

12-26

Остальное;

Гуминовые кислоты

Изобретение относится к химической технологии, в частности к способу получения углеродистого материала,. применяемого, например, для производства сероуглерода. 5

Известно использование остатка от гид» ролиэа торфа концентрированной серной кислотой для получения гранулированного угля с высоким выходом, прочностью и те сорбционной способностью P1Q Однако полученные гранулы не обладают достаточно высокой тиореакционной способностью, что не позволяет эффективно использовать их для получения сероуглерода. 35

Наиболее, близок к изобретет чю состав для полученущ гранулир.занного полукокса, применяемого для производства серруглерода, включающий гидролизный лигнин и гумусосодержащее соединение - гуминовую М кислоту (в виде водного щелочного раствора) $2). Недостатками известного состава являются сравнительно невысокай тиореакционная способность и прочность гранулированного полукокса, полученного из данно-. М го состава, а также использование :.. дорогого компонента - гуминовой кислоты.

-Белью изобретения является повышение тиореакционной способности гранулированного полукокса, полученного из предложен ного состава.

Предлагаемый состав для получения гранулированного полукокса содержит компоненты в следующем соотношении, вес. %; гидролизный лигнин .20-60, остаток от гидролиэа торфа концентрированной серной кислотой - остальное.

Остаток от гидролиза торфа содержит компоненты в следующем соотношении, вес. %:

597706

Предлагаемый:

111,5

120,0

1 05,5

64,0

37,2

320

37,9 352

64,3

88,2

2 50

3 80

84,0 1 38

88,3 149,4

38,3

39,1

668,0

Аналог 1 00 х

Прототип

100

35,2 168,0

32,0

15,6

По прототипу cîñràâ сбдержит 2 вес. ч. гуминовой кислоты в виде водно-шелочногс раствора. выбор в качестве гумусосодержашего сое динения остатка от гидролиза торфа концентрированной серной кислотой обусловлен тем, что он является не только хорошим плвстификатором и связуюшим, но и дополнительным источником углерода, т, е, равноценным гидролизному лигнину компонентом смеси, образуюшим при карбонации значительное количество реакционноспсссбного полукоксв. 10

Предложеруое соотношение компонентов обуславливает увеличение выхода гранулированного полукокса, повышение его прочности, плотности и тиореакционной способности. 15

Остаток является отходом (40-45%) производства кормовых дрожжей из верхового малоразложившегося торфа путем его гидро лиза концентрированной серной кислотой, представляет собой однородную тонкоди- 20 сперсную пласти myrio массу и характеризуется влажностью 65-70%, зольностью

5-5,5% и следуюшим элементным составом, %: С 54-57, H 52-56 °

Пример Гидролизный лигнин с влажностью 67-73%, зольностью 5,5-6,0%, элементным составом, %: С 53-55, Н 5,5-6% и остаток от гидролиза торфа в соотношениях 60.40>> 50:50 и 20-80 вес.% соответственно перемешивают на лопаст ном смесителе в течение 10 мин, смесь гранулируют при комнатной температуре с помошью лабораторного шнекового грануляторв с диаметром <)>ильер 8 мм, Влажные гранулы сушат до воздушно-cóõoão состо35 яния при комнатной температуре в течение

36-40 час и подвергают термообрабстке без доступа воздуха до 700оС со скоростью 2 град/мин с получением гранул полукокса, ксторые затем используют для производства сероуглерода.

B таблице приведены опытные данные по свойствам гранулированного полукскса, полученного из предлагаемого состава (для содержания компонентов, указанных в примере) по сравнению с известными составами (>Ро прототигу и аналогу), Тиореакпионнвя способность определена по выходу сероуглеродв зв 15 мин при 900оС, из равных объемов (х2,5 см3) полукоксв, при скорости подачи серы 3,2 г/см2 ° мин.

Приведенные в таблице результаты показывают, что предлагаемый состав по сравнению с прототипом способствует увс» личению на 80% выхода полукоксв, повышение прочности на истирвние более чем в три раза и на сжатие более чем в двв раза. Тиореакцпонная способность возрастает нв 1 0-20%. Большая плотнсс ть полуксксв из смеси остатка от гидролизв торфа и древесного гидролизного лигинина позволяет экономичнее использовать технологическую аппарату1 у.

Полукокс из предлагаемого состава обеспечивает по сравнению с известным следуюшие преимушества; имеет большие прочность и тиореакционную способность, технология его приготовления более проста, рационально используются отходы производства белкового корма, улучшается экономи-. ка производства белкового корма из торфа и древесины

5ц7706

Битумы и воск

Легкогидролизуемые . вешества

0,6-3

9-1 2,5

12-17

Фульвокислоты

Трудногидролизуемые полисахариды

Лигнин

1 8-22

1 2-26

Остальное

Гуминовые кислоты

Составитель Т, Ильинская

Редактор Е. Херина Техред Н. Андрейчук Корректор М. Демчик

За саз 2283/20 Тираж 673 Подписное

ПНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, r. Ужгород, ул. Проектная, 4

Формула изобретения

1 . Состав для получения гранулированнсгс полукокса, применяемого для производства сероуглерода, включаюший гидролизный нигнин и гумусосодержашее соединение, отли чаюшийся тем,что,сцелью повышения тиореакционной спссобности полукскса, в качестве гумусосодержашего соединения он содержит остаток от гидрс лиза торфа концентрированной серной кислотой при следуюшем соотношении компонентов, вес. Ъ: гидролизный лигнин 20-60, остаток от гидролиза торфа концентрированной серной кислотой остальное.

2, Состав по п. 1, о т л и ч а юш и и с я тем, что GcTBToK от гидролиза торфа концентрированной серной кислотой содержит вес. ?6:
