СССР

X 59784

Класс 68 а, 74„, 75

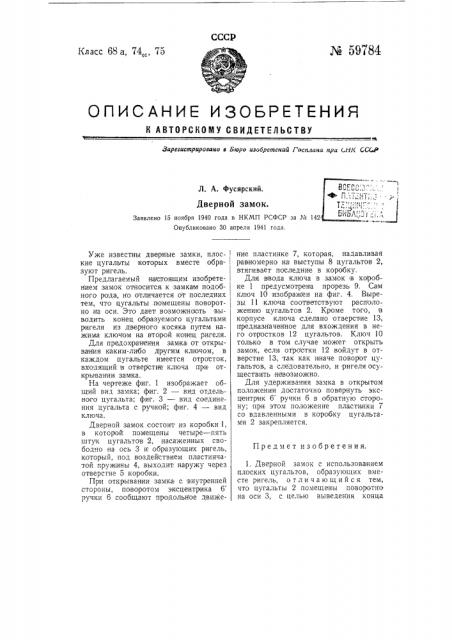

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобретений Госллана при СггК СС

1

Л. А. Фусярский.

Дверной замок.

Заявлено 15 ноября 1940 года в НКМП РСФСР за М 142

Опубликовано 30 апреля 1941 года.

Предмет изобретения.

Уже известны дверные замки, плоские цугальты которых вместе образуют ригель.

Предлагаемый на стоящим изобретением замок относится к замка м подобного рода, но отличается от последних тем, что цугальты по мещены поворотно на оси. Это дает возможно1сть выводить конец образуемого цугальтами, ригеля из двумерного косяка путем нажима клюЧом на в торой конец ригеля.

Для предохранения замка от открывания каким-либо другим ключом, в каждом цугальте имеется отроСток, входящий IB отверсти1 ключа при открывании замка.

На чертеже фиг. 1 изображает общий вид замка; фиг. 2 — вид отдельного цугальта; фиг. 3 — вид сое динения цугальта с ручкой; фиг. 4 — вид ключа.

Дверной замок состоит из коробки 1, в которой помещены четыре — пять штук цугальто в 2, насаженных свободно на ось 3 н образующих ригель, который, под воздействием пластинчатой пружины 4, выходит наружу через отверстие 5 корооки.

При открывании замка с внутренней стороны, поворотом эксцентрика 6 ручки 6 сообщают продольное движение пластинке 7, которая, надавливая равномерно на выступы 8 цугальтов 2, втягивает последние в коробку, Для ввода ключа в замок is ко робке 1 предусмотрена прорезь 9. Сам ключ 10 изображен на фиг. 4. Вырезы 11 ключа соотг"ветствуют расноложению цугальтов 2. Кроме того, в корпусе ключа сделано отверсвие 13, предназначенное для вхождения в него отростков 12 цугальтов. Ключ 10 только в том случае может открыть замок, если отро с тки 12 войдут в отверстие 13, так как и наче поворот цугальтов, а следовательно, и ригеля осуществи ть невозможно.

Для удерживания замка в открытом положении достаточно повернуть эксц е нтрик 6 ручки 6 в обратную сторону; при этом положение пластинки 7 со вдавленными в коробку цугальтами 2 закрепляется.

1. Дверной замок с использованием плоских цугальтов, образующих вместе ригель, отли чающ ийся тем, что цугальты 2 помещены поворотно на оси 3, с целью выведения конца

59784

Отв. редактор П. В. Никитин

Тип,Сов. печ. М 65519. Рак, № 3916 †4

Госпланиздат

Бена 35 копобразуемого ими ригеля из дведного косяка путем нажима на второй его конец ключом.

2. Форма выполнения замка по п. 1, отличающаяся тем, что, с целью предохранения замка от открывания каким-либо другим ключом, каждый цугальт ригеля снабжен отростком 12, входящим при открывании зам ка в отверстие 13 ключа 10.
