Реферат

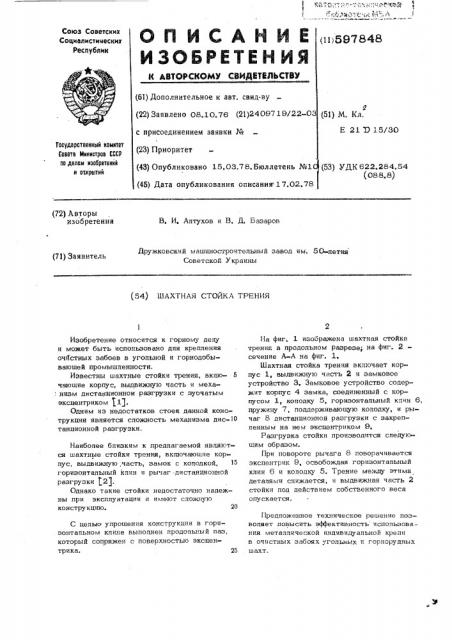

О П И C А Н И Е <н ввтв4в

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистимеских

Республик (61) Дополнительное к авт. свид-ву

У (22) Заявлено 08.10.76 (21)2409719/22-03 (51) M. Кл.

Е 21 Х) 15/30 с присоединением заявки N. (23) Приоритет (43) Опубликовано 15.03.78. Бюллетень №1

Государственный номнтет

Совете Министров СССР

ll0 делам нзобретеннй н открытий (53) УДК 622.284,54 (088.8) (45) Дата опубликования описания 17.02.78 (72) Авторы изобретения

В. И. Алтухов и Н. Д, Базаров кружковский машино роительный завод им. 50-летия

Советской Украины (71) Заявитель (54) ШАхтнАя стОЙкА ТРения опускается.

Изобретение относится к горному делу и может быть использовано для крепления очистных забоев в угольной и горнодобываюшей промышленности, Известны шахтные стойки трения, вклю- 5 чаюшие корпус, выдвижную часть и меха. низм дистанционнои разгрузки с зуочатым эксцентриком 1).

Одним из недостатков стоек данной конструкции является сложность механизма дис-10 танционной разгрузки.

Наиболее близким к предлагаемой являк.тся шахтные стойки трения, включаюшие корпус, выдвижную,часть„замок с колодкой, I5 горизонтальный клин и рычаг дистанционной разгрузки P2).

Однако такие стойки недостаточно надежны при эксплуатации и имеют сложную конструкцию.

С целью упрошения конструкции в горизонтальном кличе выполнен продольный паз, который сопряжен с поверхностью эксцентрика. 25

На фиг, 1 изображена шахтная стойка трения в продольном разрезе; на фиг. 2— сечение А-А на фиг. 1.

Шахтная стойка трения включает корпус 1, выдвижную часть 2 и замковое устройство 3. Замковое устройство содержит корпус 4 замка, соединенный с корпусом 1, колодку 5, горизонтальный клин 6, пружину 7, поддерживаюшую колодку, и рычаг 8 дистанционной разгрузки с закрепленным на нем эксцентриком 9.

Разгрузка стойки производится следуюшим образом.

При повороте рычага 8 поворачивается эксцентрик 9, освобождая горизонтальный клин 6 и колодку 5. Трение между этими деталями счижается, и выдвижная часть 2 стойки под действием собственного веса

Предложенное техническое решение позволяет повысить эффективность использова-ния металлической индивидуальной крепи в очистных забоях угольньх и горнсрудных шахт.

597848.

Фм. 2

Составитель Л Березкина

Редактор Г. Мозжечкова Техред р4. Борисова Корректор М. немчик

Заказ 1189/28 Тираж 774 Подписное

ИНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент г. Ужгород, ул. Проектная, 4

Формула изобретения

Шахтная стойка трения, включаюшая корпус, выдвижную часть, замок с колодкой, горизонтальный клин и рычаг дистанционной разгрузки с- эксцентриком, о т— л и ч а ю ш а я с я тем, что, с целью упрощения конструкции, в горизонтальном клине вью ыен продольный паз, который сопряжен с поверхностью эксцентрика.

Источники информации, принятые во вни мание при экспертизе:

1. Авторское свидетельство № 130460, кл. E 21 D 15/30, 1958.

2. Авторское свидетельство ¹ 155788, кл. Е 21 Xl 15/30, 1959..
