Реферат

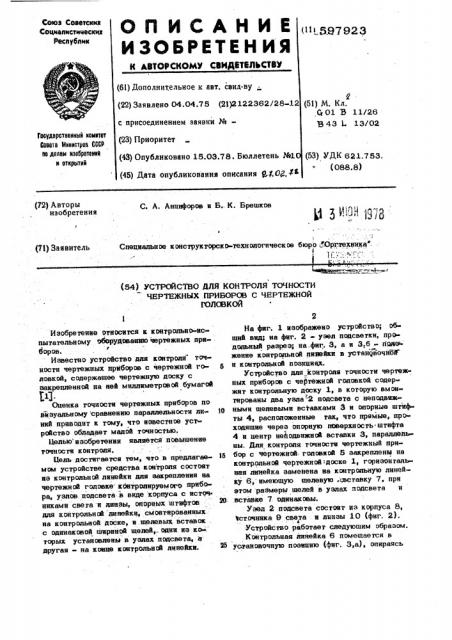

ОПИСАНИЕ„„5»»3

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистииеских

Республик

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ (б!) Дополнительное к авт. сеид-ву „(22) Заявлено 04.04.75 (2l)2122362/28-12 с присоединением заявки №(23) Приоритет (43) Опубликовано 15.03.78. Бюллетень №1

У (51) М. Кл,,4 01 В 11/26

В 43 L 13/02

Гкударстеенный намнтет

Сонета Мнннстрев СССР на делан нзебретеннй н открытий (53) УДК 621.753. (088.8) (45) Дата опубликования описания g,.р,Og.4

С. А. Анцифоров н Б.. К. Брешков (72) Авторы изобретения

Ц 3@ : 8" 3

Специальное конструкторско-технологическое бюро Оргтехцнтса ..

lr ", ; (71) Заявитель сей» .-.« ф

« (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ТОЧНОСТИ

ЧЕРТЕЖНЫХ nPHBGPGB С ЧЕРТЕЖНОЙ

ГОТИКОЙ

Изобретение относится к контрольно-испытательному оборудованию чертежных ара- . боров.

Известно устройство для контроля точности чертежных приборов с чертежной го 5 ловкой, содержащее чертежную доску с закрепленной на ней миллиметровой бумагой

t;13Оценка точности чертежных приборов по визуальному:сравнению параллельностн лн- lO ннй приводит к тому, что известное устрсйство обладает малой точностью.

Белью изобретения является повышение точности контроля, -Оель. достигается тем, что в прэдлагае- Iа мом устройстве средства контроля состоят нэ контрольной линейки для закрепления на чертежной головке контролируемого прнб ра, узлов подсвета в виде корпуса с нсточ никами света н линзы, опорных штифтов для контрольнсй лннейкн, смонтированных на контрольной доске, и.шелэвых вставок . с одинаковой шириной щелей, одни нз ко- торых установлены в узлах подсвета, а другая - на конце контрольнсй линейки. Ф

На фнг. 1 изображено устройство; об» шнй вне на фнг. 2 узел подсветки, про дольный разрез; на.фнг,. 3, а н З,б - riaseжение контрольной пнюйки в уста даочной н контрольной познцнцх.

Устройство для контроля точности чертеж ных приборов с чертежной головкой содержит контрольную доску 1, в которую вмонтированы два узла-2 подсвета с неподвнжными шелевымн вставками 3 и опорные штифты 4, расположенные так, что прямые, проходящие через опорную поверхность штифта

4 я центр неподвижной вставки 3, параллельны. Для контроля точности чертежный прнбор с чертежнсй головкой 5 закреплены на контрольной чертежной доске 1, горизонтальная линейка заменена на контрольную линейку 8, имеющую щелевую й;вставку 7. прн этом размеры щелей в узлах подсвета н вставке 7. одинаковы.

Узел 2 подсвета состоит нэ корпуса 8, Ъсточника 9 сввра н линзы 10 (фиг. 2).

Устройство работает следующим образом.

Контрольная линейка 6 помещается в уоеаноаочную позицию (фнг. З,а), опираясь

597923

Фиг. у

40 на штифт 4 так, чтобы наложенные друг на друга щели 3 и 7 полностью совпали.

Затем контрольная линейка 6 переносится в контрольную позицию (фиг. З,б), прн этом визуально фиксируется наличие просве- > та между кромками наложенных друг на друга щелей. Погрешность контроля определяется минимально видимым просветом, который

eutO может быть зафиксирован визуально с с 0 }.ф вЂ” r

Ь e. !

О где b - минимальная ширина видимого просвета;

Р - длина линейки.

Предложенный прибор повышает точность 15 контроля в 3 раза.

Ф ормула из обре тени я

1. Устройство для контроля точности чертежных приборов с чертежной головкой, 20

4 .содержащее контрольную чертежную доску и средства контроля, î r л и ч а ю ш е ес я тем, что, с целью повышении точности контроля, средства контроля состоят нз контрольной линейки для закрепления на чертежной головке контролируемого приб ра, узлов подсвета и опорных штифтов для контрольной линейки, смонтированных на контрольной доске, и щепе. ых вставок с одинаковой шириной щелей, одни из которых установлены в узлах подсвета, а другаяна конце контрольной;.,линейки.

2, Устройство по п. 1 î r л н ч а ющ е е с я тем, что узел подсвета состоит из корпуса, источника. света и : линзы.

Источники инфорМации, принятые во внимание при экспертизе:

1. ГОСТ 18864-73.

597 923
