Устройство для измерения структурности сажи

Устройство для измерения структурности сажи

Иллюстрации

Показать все

Реферат

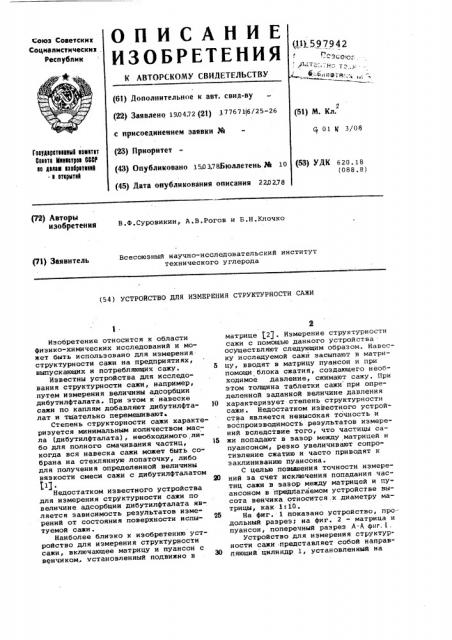

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ союз Советских

Социалистических

Республик (Щ.597942 (61) Дополнительное к авт. свид-ву (22) Заявлено 190472 (21) 177671)6/25-26 с присоединением заявки ¹ (23) Приоритет (51) М. Кл.

q о1ц з о8

Гавудвратваввму вамвтат аааата Мввавтрав 6ааР аа )(ваам вааврвтаввв в атармтвв (53) УДК 620.18 (088.8) (43) Опубликовано 150 378Бюллетень ph 10 (45) Дата опубликования описания 22ll278 (72) Авторы изобретения

В.Ф,Суровикин, А.В.Рогов и Б.Н.Клочко

Всесоюзный научно-исследовательский институт технического углерода

Pl) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЭИЕРЕНИЯ СТРУКТУРНОСТИ САЖИ

Изобретение относится к области физико-химических исследований и может быть использовано для измерения структурности сажи на предприятиях, выпускающих и потребляющих сажу. 5

Известны устройства для исследования структурности сажи, например, путем измерения величины адсорбции дибутилфталата. При этом к навеске сажи по каплям добавляют дибутилфта- 10 лат и тщательно перемешивают, Степень структорности сажи характеризуется минимальным количеством масла (дибутилфталата), необходимого либо для полного смачивания частиц, )5 когда вся навеска сажи может быть собрана на стеклянную лопаточку, либо для получения определенной величины вязкости смеси сажи с дибутилфталатом

$1).

Недостатком известного устройства для измерения структурности сажи по величине адсорбции дибутилфталата является зависимость результатов измерений от состояния поверхности испытуемой сажи.

Наиболее близко к изобретению устpo$IcTBo для измерения структурности сажи, включающее матрицу и пуансон с венчиком установленный подвижно в матрице (2) . Измерение структурности сажи с помощью данного устройства осуществляют следующим образом. Навеску исследуемой сажи засыпают в матрицу, вводят в матрицу пуансон н при помощи блока сжатия, создающего необходимое давление, сжимают сажу. При этом толщина таблетки сажи при определенной заданной величине давления характеризует степень структурности сажи. Недостатком известного устройства является невысокая точность и воспроиэводимость результатов измерений вследствие того, что частицы сажи попадают в зазор между матрицей и пуансоном, резко увеличивают сопротивление сжатию и часто приводят к заклиниванию пуансона.

С целью повышения точности измерений эа счет исключения попадания частиц сажи и зазор между матрицей и пуансоном в предлагаемом устройстве высота венчика относится.к диаметру матрицы, как 1:10..

На фиг. 1 показано устройство, продольный разрез; на фиг. 2 - матрица и пуансон, поперечный разрез А-А фиг.(. устройство для измерения структурности сажи представляет собой направляющий. цилиндр 1, установленный на

597942

0,5

103

107

100

118

0,3

100

93

108

0,2

105

103

100

100

0,1

100

101

100

100

0,05

100

100

99 опорной плите 2. В направляющем цилиндре помещен пуансон 3 с венчиком в нижней части, сжимающий сажу. Пуансон целесообразно выполнять в виде трехгранного или многогранного стержня, изготовленного по скользящей посадке относительно матрицы. Это позволяет при сохранении параллельности сжимающих сажу плоскостей матрицы и пуансона осуществить сжатие при малом трении, так как резко уменьшается общая поверхность соприкосновения матрицы и пуансона. Кроме того, такая конструкция пуансона обеспечивает отвод воздуха от сжимаемой сажи и поэтому нет необходимости в специальных устройствах для этой цели. В верхней части пуансона смонтирован кронштейн 4, который расположен над штоком толщиномера 5.

Для проведения измерения в матрицу засыпают навеску сажи. Затем пуансон вводят в матрицу и с помощью

Как видно из полученных данных, лучшая воспроизводимость результатов измерений достигается в случае, когда высота венчика относится к диаметру матрицы, как 1:10.

Повышение точности и воспроизводимости результатов измерения структурности сажи, достигаемое при выполнении устройства в соответствии с изобретением, дает воэможность улучшить контроль качества сажи в процессе ее производства и последующего применения.

Формула изобретения устройство для измерения структур" ности сажи, включающее матрицу и-пугидравлического блока (на фигурах не показан) сажу сжимают до достижения определенного, заданного давления.

При этом кронштейн 4 пуансона нажимает на шток толщиномера 5. При достижении заданного давления производят измерение толщины сажевой таблетки. После измерения давление снимают, пуансон выводят из матрицы, направляющий цилиндр снимают с опорной плиты и очищают от сажи, а затем вновь устанавливают на опорной плите.

В качестве примера в таблице приведены данные по воспроизводимости результатов измерений (I -У) при различных соотношениях высоты венчика 6 и диаметра матрицы d . Измерения проводили с матрицей диаметром 20 мм и набором выполненных по скользящей посадке пуансонов с различной высотой венчика. Для проведения испытаний брали серийную сажу ПМ-100, навеска сажи 2 г. Измерения проводили при давлении 150 кг/см й

> ансон с венчиком, установленный подвижно в матрице, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерений за счет исключения попадания частиц сажи в зазор между матрицей и пуансоном, высота венчика относится к диаметру матрицы, как

1:10.

Источники информации, принятые во внимание при экспертизе:

1. Гост 7385-.68 " Сажа для производства резин, с.6-7.

2,%цЬЬе Age, 1963,V, 93, Р*580-586.

597942

Фие!

A-4
