Устройство для умножения частоты в "п" раз
Иллюстрации
Реферат

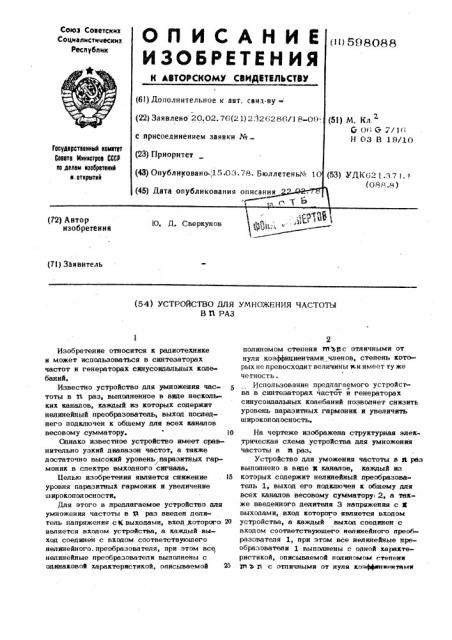

(71) Зйявитель (54) УСТРОЙСТВО ДЛЯ УМНОЖЕНИЯ ЧАСТОТЫ
ВП РАЗ
Изобретение относится к радиотехнике и может использоваться в синтезаторах частот и генераторах синусоидальных коле» баний.
Известно устройство для умножения частоты в И раз, выполненное в виде нескольких каналов, каждый из которых содержит нелинейный преобразователь, выход последнего подключен к общему для всех каналов весовому .сумматору. 1О
Однако известное устройство имеет cpiaнительно узкий диапазон частот, а также достаточно высокий уровень паразитных rapг моник в спектре выходного сигнала.
Целью изобретения является снижение . !5 уровня паразитных гармоник и увеличение ш ирокопол осности, Для этого в предлагаемое устройство для умножения частоты в 9 раз введен делитель напряжения сК выходами, вход,которого 20 является входом устройства, а каждый выход соединен с входом соответствующего нелинейного. преобразователя, при этом все нелинейные преобразователи выполнены с одинаковой характеристикой, описываемой М
2 полиномом степени m> Bc отличнымн от нуля коэффициентами членов, степень кото рых не превосходит величины и.и имеет ту же четность, Использование предлагаемого устройся ва в синтезаторах частот и генераторах синусоидальных колебаний позволяет снизить уровень паразитных гармоник и увеличить щ ир окоп on оси ость.
На чертеже изображена структурная электрическая схема устройства для умножения частоты в и раз.
Устройство для уможения частоты в и раз выполнено в виде R каналов, каждый из которых содержит нелинейный преобразователь 1, выход его подключен к общему для всех каналов весовому сумматору 2, а также введенного делителя 3 напряжения с Ы выходами, вход которого является входом устройства, а каждый выход соединен с входом соответствующего нелинейного преобразователя ?, при этом все нелинейные преобразователи 1 выполнены с одной характеристикой, описываемой полиномом степени
Р Ъ И с отличными от нуля коэффнни нтами
508088 > Составитель А, Грачев
Те хРед Я, Вабурка Корректор С. Гарасиняк
Редактор Jl. Тюрина
Тираж 826 Подписное
IlHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Заказ 1238/41 филиал ППг "Патент г. Ужгород, ул. Проектная, 4 членов, их степень не превосходит величины Ъ и имеет ту же четность.
Устройство для умножения частоты в Ф раэ работает следующим образом, При подаче на вход делителя 3 напряжения гармонического сигналаб „ф) ЯфОФ ОЪ, на выходах нелинейных преобразователей 1 возникают колебания, в спектре которых содержатся гармоники частоты д порядка m а также гармоники более низкого порядка, щ
s том числе и гармоника частоты Viue, На ! выходе же весового сумматора, 2, если все
"его весовые коэффициенты выбраны правильно, все гармоники частот, отличающихся от
МСО, компенсируют ogaq другую, эа 15 исключением гармоники частоты п е, и входной сигнал содержит только гармоникуащ,то есть
U „, Ю U „ 03 23(474 .
Использование на входах нелинейных пре обраэователей сигналов .различных уровней 2"! позволяет использовать- в, умножителе одинаковые нелинейные преобразователи с характеристикой преобразования, изменяющейся в весьма широких пределах, что дает воэможность эа счет испяцьэования в качестве нелинейных преобразователей интегрй. льных устройств не только резко снизить
Ф вес и габариты, упростить схему, но и снизить уровень паразитных гармоник, а также расширить рабочий диапазон частот умножителя. формула изобретения
Устройство для умножения . частоты в л раз, выполненное в виде к каналов, каждый из которых содержит нелинейный преобразователь, выход последнего подключен к общему для всех каналов весовому сумматору, Ь т л и ч а ю щ е е с я тем, что, с целью снижения уровня паразитных гармоник и увеличения широкополосности, в него введен делитель напряжении с ивыходами, входГ которого является входом устройства, а каждый выход соединен с входом соответствующего .нелинейного преобразователя, при этом все нелинейные преобразователи выполнены с одинаковой характеристцкой, описываемой полиномом степени 2n> и с отличными от куля коеффициейтами членов, степень которых не превосходит величиныФ и имеет ту же четность
Источники информации, принятые во внимание при экспертизе
1.!Авторское свидетельство СССР
¹ 218864, кл. Н 03 В 19/00, 20.10.65,
