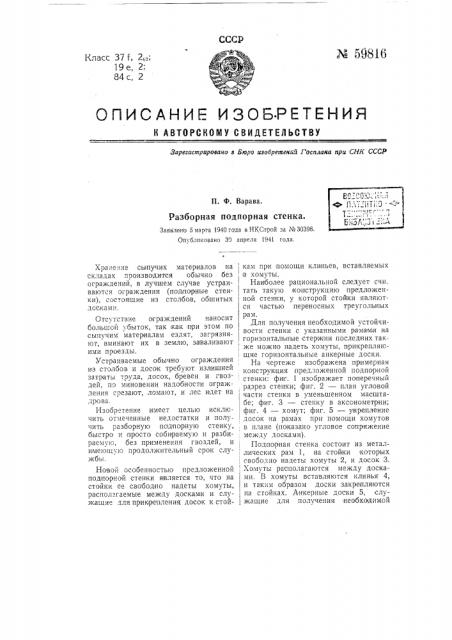

СССР № 59816

Класс 37 f, 2в, 19е, 2;

84с, 2

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобретений Госплана при СИК СССР

1..! а

; i

П. Ф. Варава.

Разборная подпорная стенка.

Заявлено 5 марта 1940 года в НКСтрой за И 30398.

Опубликовано 39 апреля 1941 года.

Хранение сыпучих материалов на складах производится обычно без ограждений, в лучшем случае устраиваются ограждения (пс дпорные стенки), состоящие из столбов, обшитых досками.

Отсутствие ограждений наносит большой убыток, так как при этом по

cbIпучим материалам ездят, загрязняют, вминают их в землю, заваливают ими проезды.

Устраиваемые обычно ограждения из столбов и досок треоуют излишней затраты труда, досок, бревен и гвоздей, по миновении надобности ограждения срезают, ломают, и лес идет на, PGBH.

Изобр тение имеет целью исключить отмеченные недостатки и получить разборную пс дпорную стенку, быстро и просто собираемую и разбираемую, без применения гвоздей, и имеющую продолжительный срок службы.

Новои особенностью предложенной подпорной стенки является то, что на стойки ее свободно надеты хомуты, располагаемые между досками и служащие для прикрепления досок к стой кам при помощи кли ньев, вставляемых в хомуты.

Наиболее рациональной следует счи тать такую кояструкцию предложенной стенки, у которой стойки являются частью переносных треугольных ра м.

Для получения необходимой устойчивости стенки с указанными рамами на, горизонтальные стержни послед них так, же можно надеть хомуты, прикрепляющие горизонтальные анкерные доски.

На чертеже изображена примерная конструкция предложенной подпорной стенки: фит. 1 изооражает поперечный разрез стенки; фиг. 2 — план угловой

1 части стенки в уменьшенном масштабе; фиг, 3 — стенку в аксонометрии; фиг. 4 — хомут; фиг. 5 — укрепление, досочек на рамах при помощи хомутов в плане (показано угловое сопряжение, между досками).

Подпорная стенка состоит из металлических рам 1, на стойки которых свободно надеты хомуты 2, и до-ок 3.

,Хомуты располагаются между досками. Б хомуты вставляются клинья 4, и таким образом доски закрепляются на стойках. Лнкерные доски 5, служащие для получения необходимой

И816

Фиг.Р

Отв. редактор П, В. Никитин

Тип. «Сов. печ.», М 60825, Зак. № 3235 — 700

Госпланиздат

11ена 35 коп. устойчивости стенки, прикрепляются к горизонтальным стержням рам при помощи таких же хомутов и клиньев.

Сборка повторной стенки проиэводит ся в еле дующем,порядке.

На границе территории, от веденной для хранения сыпучих матвриалов, устанавливают металлические рамы 1; на горизонтальные стержни рам заводят д ве доски 5 с хомутами 2 и закрепляют клиньями 4. После этого постепенно заводят доски 3 снизу на ребро и закрепляют хомутами 2 и клиньями 4.

Описанная подпорная сте1нка может быть использована для хранения сыпучих строительных материалов, угля, о вощей, картофеля и т. д.

Предмет изобретения.

1. Разборная подспорная стенка, состоящая из стоек и прикрепленных к ним досок, отличающаяся тем, что на стойки свободно надеты хомуты 2, |располагаемые между досками 3 и служащие для прикрепления досок к стойкам при помощи клиньев 4, вставляемых в хомуты.

2, Форма выполнения стенки по п. 1, отличающаяся тем, что стойки являются частью оно рных треугольных рам 1.

3. Форма выполнения стенки поп. 2, о тли ч а ющ а яс я тем, что на горизонтальных стерженях треугольных рам 1 своебодно надеты хомуты 2 для закрепления горизонтальных анкерных досок 5.
