Реферат

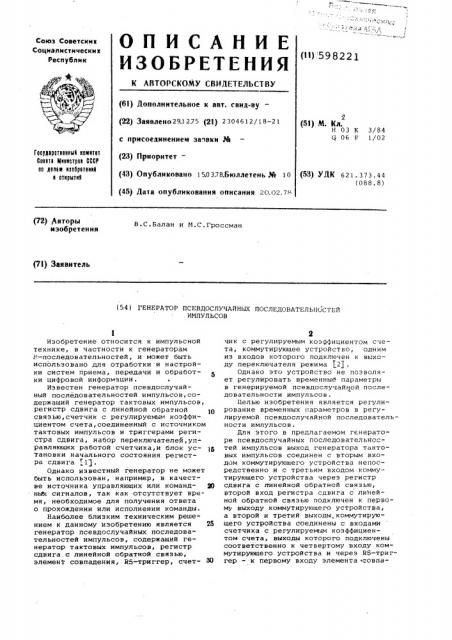

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ

Союз Советских

Социалистических

Республик (11) .598221 (61) Дополнительное к авт. свид-ву— (22) Заявлено291275 (2б) 2304612/18 — 21 с присоединением заявки Раа (23) Приоритет— (43) Опубликовано 1503.78.Бюллетень % 10 (45) Дата опубликования описания 2О.О2.78

2 (51) М. Кл.

Н 03 К 3/84 (06 F 1/02

Гаотдаротввнныб комитат

Соната танннотров СССР аа делам наобрвтвинб н аткрытин (53) УДК 621. 373. 44 (088.8) (72),Авторы изобретения

В.С.Балан и М.С.Гроссман

P3) Заявитель (54) ГЕНЕРАТОР ПСЕВДОСЛУЧАЙНЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ

ИМПУЛЬСОВ

Изобретение относится к импульсной технике, в частности к генераторам

Г .-последовательностей, и может быть использовано для отработки и настройки систем приема, передачи и обработки цифровой информации.

Известен генератор псевдослучайный последовательностей импульсов,содержаший генератор тактовых импульсов, РегистР сдвига с линейной обратной 10 связью, счетчик с регулируемым коэффициентом счета, соединенный с источником тактовых импульсов и триггерами регистра сдвига, набор переключателей,управляющих работой счетчика,и блок ус- тя тановки начального состояния регистра сдвига 11.

Однако известный генератор не может быть использован, например, в качестве источника управляющих или команд- Я0 ньяи сигналов, так как отсутствует время, необходимое для получения ответа о прохождении или исполнении команды.

Наиболее близким техническим решением к данному изобретению является 25 генератор псевдослучайных последовательностей импульсов, содержащий генератор тактовых импульсов, регистр сдвига.с линейной обратной связью, элемен1 совпадения, Иб-триггер, счет- 80 чик с регулируемым коэффициентом c÷åта, коммутирующее устройство, одним из входов которого подключен к выходу переключателя режима (2) .

Однако это устройство не позволяет регулировать временные параметры в генерируемой псевдослучайной последовательности импульсов.

Целью изобретения является регулирование временных параметров в регулируемой псевдослучайной последовательности импульсов.

Для этого в предлагаемом генераторе псевдослучайных последовательностей импульсов выход генератора тактовых импульсов соединен с вторым входом коммутируюшего устройства непосредственно и с третьим входом коммутирующего устройства через регистр сдвига с линейной обратной связью, второй вход регистра сдвига с линейной обратной связью подключен к первому выходу коммутирующего устройства, а второй и третий выходы.коммутирующего устройства соединены с входами счетчика с регулируемым коэффициентом счета, выходы которого подключены соответственно к четвертому входу коммутирующего устройства и через BS-триггер — к первому входу элемента совпаНа фиг.1 приведена структурная схе- ди ма предлагаемого генератора; на фиг.2эпюры напряжений. т

Генератор псевдослучайньЖ последо20 вательностей импульсов содержит регистр 1 сдвига с цепью 2 линейной обратной связи, генератор 3 тактовых. импульсов, счетчик 4 с регулируемым коэффициентом счета, включающий в себя несколько декад (в зависимости от требуемой длины сегмента), каждая из которых состоит из делителя 5 частоты компаратора 6, переключателя 7 начала сегмента, компаратора 8 и переключателя 9 конца сегмента, ВВ-триггер 10, З" элемент 11 совпадения, коммутирующее устройство 12 и переключатель 13 режима, причем выход элемента 11 является выходом генератора, выход генератора

3 соединен с первыми входами коммути- 35 рующего устройства 12 и регистра 1„ второй вход которого соединен с его первым выходом и*первым входом элемен. та 11 через цепь 2,второй выход и тре тий вход регистра l соединены со вто- 43 рым входом и первым выходом коммутирую щего устройства 12„третий вход которо го соединен с переключателем 13,а остал ные выходы — через делитель 5 связаны с первыми входаьи компарато - 45 ров 6 и 8, их вторые входы подключены к переключателям 7 и 9, а выходы — к входам Рб-триггера 10, выжод последнего соединен с вторым входом элемента 11, выход компаратора 8 подключен 5() к четвертому входу устройства 12.

Генератор работает следующим образом.

Импульсы генератора 3 поступают на регистр 1 и через устройство 12 - на,® счетчик. 4. Регистр 1 формирует псевдослучайную последовательность, структура которой зависит от длины регистра 1 и схемы подключения цепи 2. Одновременно счетчик 4 начинает отсчиты® вать тактовые импульсы, поступающие на его вход.

Номер такта, с ga poro должен начаться сегмент фиксированной длины и структуры (Т ), устанавливается переключатель 7, номер, такта, на ко- 65 дения, второй вход которого соединен с вторым выходам регистра сдвига с линейной обратной связью, причем счетик с регулируемым коэффициентом счета содержит делитель частоты, выход которого соединен с первыми входами компараторов, вторые входы последних подключены к выходам переключателей, причем входы делителя частоты соедине ны с вторым и третьим выходами комму- ® тирующего устройства, а выходы компараторов подключены ко входам BG-xparгера, при этом выход одного из компараторов соединен также с четвертым входом коммутирующего устройства. тором должен закончиться сегмент (1 к ) на переключателе 9.

В исходном состоянии с выхода QGтриггера 10 на вход элемента 11 поступает логическая 1, препятствуя прохождению М-последовательности на выход генератора.

При поступлении на делитель 7 тактовых импульсов Тд компаратор 6 вырабатывает импульс, переводящий Вб-триггер 10 в состояние 0, элемент 11 открывается, И-последовательность начинает поступать на выход генератора.

После прихода на делитель 5 тактовых импульсов Т„ компаратор 8 вырабатывает импульс, который снова перевот Иб-триггер 10 в состояние 1 . лемент 11 закрывается, М-последоваельность на выход генератора не поступает, заканчивается формирование сегмента.

Коммутация режимов формирования сегментов осуществляется коммутирующим устройством 12 и переключателем

13. Схема обеспечивает три режима формирования: формирование сегментов периодом повторения T>, фавным периоду И-последовательности, т.е. Tg

Т вЂ” 2 — 1, где T — период повторенйя сегмента (фиг.2,а), формирование сегментов с периодом ТЗ= Тн+ )4>1 < Т, где Liэ — длина сегмента (фиг,26); с формирование бесконечного набора сегментов, равной длины).дна различчой структуре, следующих один за другим с интервалом равным Тн (фиг. 2, в).

В режиме а запуск счетчика 4 осуществляется тактовыми импульсами от генератора 3 через устройства 12 только после прихода синхронизирующего импульса от регистра 1.

После поступления на вход делителя

5 тактовых импульсов Тц компаратор

Я вырабатывает импульс, который через устройство 12 поступает на делитель 5 и возвращает его в исходное положение, пои этом регистр 1 продолжает формировать М-последовательность до конца установленного периода Т),, после чего совпадающий с концом последовательности синхроимпульс вновь поступает на устройство 12, разрешая прохождение на счетчик 4 тактовыл импульсов.

Таким образом, начнется формирование сегмента И-последовательности с той же самой структурой в новом цикле °

В режиме б запуск счетчика 4 Осуществляется так же", как и в предыдущем случае, но импульс с выхода комнаратора 8 постунает через устройство 12 не только на счетчик 4, но и на регистр 1, устанавливая его в ис" ходное состояние сразу же по окончании формирования сегмента, т.е. через время T =Тя +Qg- 1 е

598221

С появлением следующего синхроимпульса счетчик 4 снова начинает отсчет тактовых импульсов.

9 режиме в установка переключателя 13 обеспечивает прохождение тактовЫх импульсов от герератора 3 через устройство 12 на счетчик 4 независимо от прихода синхроимпульса от регистра 1. Следовательно, делитель 5 начинает отсчет тактовых импульсов

Т н и Т к независимо от состояния регистра 1.

Импульс с выхода компаратора 8 поступает через устройство 12 только на делитель 5, возвращая его в исходное состояний, а регистр 1 продолжает формировать Й-последовательность. После паузы, равной Тц-1 периодов тактовой частоты, начинается формирование нового сегмейта, структура которого(т.е. количество 1 и О и порядок чередования их) отличается от предыдущего сегмента, а длина 49 Тк-Т„ останется прежней.

Формула изобретения

1.Генератор псевдослучайных последовательностей импульсов, содержащий

reHepaTop TaKToB и ульсов, регистр ЗО сдвига с линейной .обратной связью,элемент совпадения, Яв-триггер, счетчик с .регулируемым коэффиц4Ьнтом счета; коммутирующее устройство, один из входов которого подключен к выходу перек- З5 лючателя режимй> о т л и ч а ю щ и йс я тем, что, c .Ìäüâ регулирования временных параметров s генерируемой псевдослучайной последовательности импульсов, в нем выход генератора тактовых импульсов соединен с вторым входом коммутирующего устройства непосредственно и с третьим входом коммутирующего устройства через регистр сдвига с линейной обратной связью, второй вход регистра сдвига с линейной обратной связью подключен к первому выходу коммутирующего уцтройства, а второй и третий выходы коммутирующего устройства соединены с входами счетчика с регулируемым коэффициентом счета, выходы которого подключены соответственно к четвертому входу коммутирующего устройства и через 85 — триггер к первому входу элемента совпадения, второй вход которого соединен со вторым выходом регистра сдвига с линейной обратной связью.

2. Генератор по и. 1, о т л и ч а ю шийся тем, что счетчик с регулируемьве коэффициентом счета содержит делитель частоты, выход которого соединен с Первыми входами компараторов, вторые входы последних подключены к выходам переключателей, причем входы делителя частоты соединены со вторыч и третьям выходами коммутирующего устройства, а выходы компараторов подключены ко входам Я9-триггера, при этом выход одного иэ компараторов соединен также с четвертым входом коммутирующего устройства.

Источники информации, принятые во внимание при экспертизе:

1. Патент СЬЖ Р 3633015,кл.235-152, 1972.

2. Авторское свидетельство СССР

Ф 45б357,кл. Н 03 К 3/78, 02.01.73.

598221

1 2дйб 6 7

1 2 д 4 Р б 7

r 2 J Ф Я В 7d У1Р11/21дИ!Э1 2 J 45 б 7 d

Такт обые

uen yrtb Cbi

1 I

И11а и1ЬСы синя рдниэа ци и

ПсеЯр слуц айнд е пхмдебатеянасть

1 я ежиг 11 i

Тн=э; Тк 7

1 (— LS ——

I ! Т„

I — Тн

1 а и

1 I

I Lq

Pewcn Ю

Тн =Р; Т,-7 т„ - — L 4 Тн и э и

1 — Тэ= T+L -l

1 э н

1 !

Ls тн L8

Фиг. 2

Редактор Т.Окунева

Заказ 1269/48 Тираж 1086 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, -35, Раушская наб., д. 4/5, Филиал ППП Патент, г. Ужгород, ул. Проектная, 4!

Режим d

Тн=,7 Т-7 и я к

I !

Тн (— -«.) Ун 1 - тн QLd> + тн ) — 1э

Составитель A.Ñòåïàíoâ

Техред О. Луговая Корректор И.Гоксич
