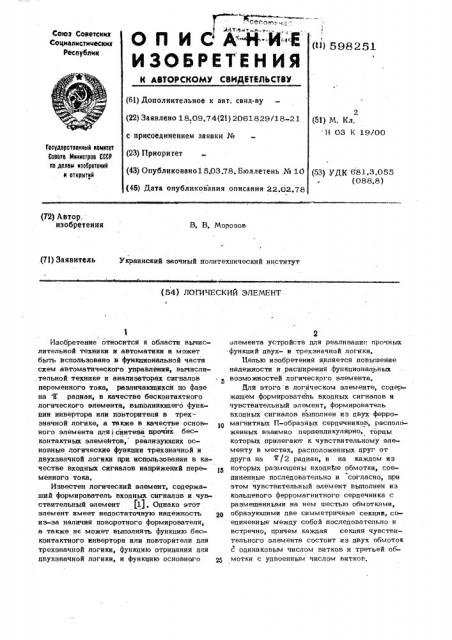

р("
- сесоюр - ;:-.— яхт : е, Союз Советских
Социалистических
Республик
О П И С А"Н-И Е (11) 598251
ИЗОБРЕТЕ Н ИЯ
К АВТОРСКОМУ СВИДНЕДЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 18.09.74(21) 2061829/18-21 с присоединением заявки № (23) Приоритет (43) Опубликовано1503.78. Бюллетень № 10 (45) Дата опубликования описания 22.02,78
2 (51) М. Кл. Н ОЗ К 19/ОО
Государственный квинтет
Совета Мнннстроа СССР оо делам нзоеретеннй н открытей (53) УДК 681.8.055 (088.8) (72) Автор. изобретения
В. В. Морозов (71) Заявитель Украинский заочный политехнический институт (54) ЛОГИЧЕСКИЙ ЭЛЕМЕНТ
Изобретение относится к области вычислительной техники и автоматики и может быть использовано в функциональной части схем автоматического управлении, вычисли.тельной технике и анализаторах сигналов переменного тока, различающихся по фазе на и, радиан, в качестве бесконтактного логического элемента, выпблняюшего функции инвертора или повторителя в трехзначной логике, а также в качестве основного элемента для j синтеза прочих бесконтактных элемеитов, реалиэутоших основные логические функции трехзначной и двухзначной логики при. использовании в качестве входных сигналов напряжений переменного тока.
Известен логический элемент, содержащий формирователь входных сигналов и чувствительный элемент (1). Однако этот элемент имеет недостаточную надежность из-за наличия поворотного формирователя, а также не может выполнять функцию бесконтактного инвертора или повторителя для трехзначной логики, функцию отрицания для двухзначной логики, и функцию основного элемента устройств для реализации прочных
-функций двух- и трехзначной логики.
Целью изобретения является повышение надежности и расширения функциональных воэможностей логического элемента.
11ля этого в логическом элементе, содержащем формирователь входных сигналов и чувствительный элемент, формирователь входных сигналов выполнен из двух ферромагнитных П-образных сердечников, распол6женных взаимно перпендикулярно, торцы которых прилегают к чувствительному элементу в местах, расположенных друг от друга на Ж /2 радиан, и на каждом иэ которых размещены входи те обмотки, соединенные последовательно и согласно, при этом чувствительный элемент выполнен из кольцевого ферромагнитного сердечника с размещенными на нем шестью обмотками, рв образуюшими две симметричные секции, соединенные между собой последовательно и встречно, причем каждая секция чувствительного элемента состоит иэ двух обмоток с одинаковым числом витков и третьей обмотки с удвоенным числом витков.
3, На чертеже прнведена схеме предлагаемого элемента.
Логический элемент содержит формирователь входных сигналов, выполненный из ферромагнитных П-образных сердечников 1 и 2, расположенных взаимно пернендикулярно, торцы которых прилегают к чувствительному элементу 3 в местах, расположенных друг от друга на ц/Д радиан, и на каждом из которых размещены входные обмотки
4-7, соединенные последовательно н соглас« но, при этом элемент 3 выполнен из кольцевого ферромагнитного сердечника 8 с размещенными на нем обмотками 9-14, причем обмотки 9-11 образуют превую секцию, а обмотки 12-14 - симметричную ей вторую секцию, включенную последовательна и встречно первой секции, прн этом число витков каждой из обмоток 10 и 13 равно удвоенному числу витков каждой из обмоток 9, Il, 12 н 14,. а концы обмоток 9 и 14 являются выходоь Х5 элемента, Логический элемент работает следующим образом, При подаче иа какие-либо из входных 2З обмоток, допустим обмотки 6 н 7, тарированного по амплитуде и частоте переменного напряжения в ветви сердечника 2 формирователя возникает пульсирующий магнитный поток, замыкающийся через две поло- 30 вннки кольцевого цилиндрического сердечннка 8 чувствительного элемента 3. При этом s обмотках 9-14 чувствительного элемента 3 индуцируются ЭДС, знаки которых определяются направлением магнитного 35 потока в сердечнике 2 илн тока в обмотках
6 и 7. При этом на выходе 15 появляется выходной сигнал. Обмотки 4 и 5 иа сердечнике 1 работают аналогично.
При подаче входных сигналов на все обмотки 4-7 сигнал на выходе 15 будет зависеть от фаз входных сигналов.
Используя различное включение обмоток
4-7, а также последовательное и параллельное включение нескольких логических элементов, можно синтезировать различные функции двухзначной и трехзначной логики.
Формула изобретения
Логический элемент, содержащий формирователь входных сигналов и чувствительный элемент, о т л и ч а ю m и и с я твм, что, с аделью повышении надежности и расширения функциональных возможностей, ФорФгирователь входных сигналов выполнен из двух ферромагнитных П-образных сердечников, расположенных взаимно перпендикулярно, торцы которых прилегают к чувствительному элементу в местных, расноложенных друг от. друга на / 2 раднан и на каждом нз которых размещены входные обмотки, соеднненные последовательно и согласно, при этом чувствительный элемент выполнен из кольцевого ферромагнитного сердечника с размещенными на нем шестью обмотками, образующими две симметричные секции, соединенные между собой последовательно и встречно, причем каждая секция чувствительного элемента состоит нз двух обмоток с одинаковым числом витков и третьей обмотки с удвоенным числом витков, Источники информации, принятые во внимание при экспертизе:
1, Авторское свидетельство СССР
l4 393727, кл, Н 03 K 19/00э 1971, 598251
