Высоковольтный выключатель
Иллюстрации
Реферат

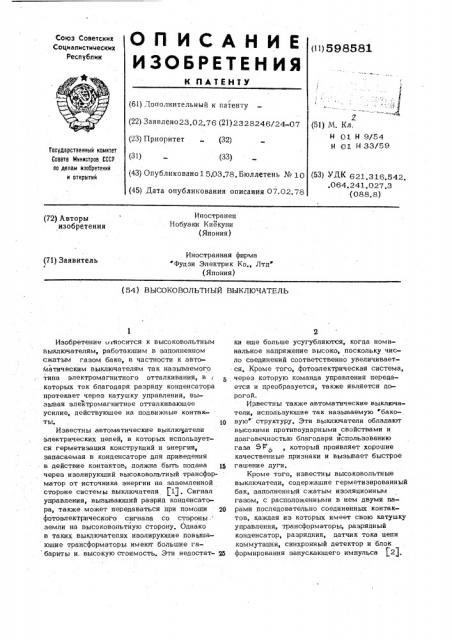

ОП ИСАНИ
ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
Союз Советских
Социалистических
Республик (11) 598581 (61) Дополнительный к патенту (22) Заянлено23.02.76 (21) 2328246/24-07
2 (51) М, Кл.
Н 01 Н 9/54
01 Н 33/59 (23) Приоритет (32) Государственный комитет
Совета Министров СССР по делам изобретений и открытий (31) (33) (43) Опублнковано1 5,03.78. Бюллетень № 10 (45) Дата опубликования описания 07.02.78
Иностранец
Нобуаки Киекуни (Япония) (72) Авторы изобретения
Иностранная фирма
"Фудзи Электрик Ко., Лтд (Япония) (71) Заявитель а (54) ВЫСОКОВОЛЬТНЫЙ ВЫКЛЮЧАТЕЛЬ ки еше больше усугубляются, когда номинальное напряжение высоко, поскольку число соединений соответственно увеличивается. Кроме того, фотоэлектрическая система, через которую команда управления передается и преобразуется, также является дорогой
Известны также автоматические выключатели, использующие так называемую баковую" структуру. Эти выключатели обладают высокими противоударными свойствами и долговечностью благодаря йспопьзованию газа & Р, который проявляет хорошие качественные признаки и вызывает быстрое гашение дуги.
Кроме того, известны высоковольтные выключатели, содержащие герметизированный бак, заполненный сжатым изоляционным газом, с расположенными в нем двуми парами последовательно соединенных контактов, каждая из которых имеет свою катушку управления, трансформаторы, разрядный конденсатор, разрядник, датчик тока цепи коммутации, синхронный детектор и блок формирования запускающего импульса 12 1, Изобретение и-сносится к высоковольтным выключателям, работающим в заполненном сжатым газом баке, в частности к автоматическим выключателям так называемого типа электромагнитного отталкивания, в которых ток благодаря разряду конденсатора протекает через катушку управления, вызывая электромагнитное отталкивающее усилие, действующее на подвижные контакты. l0
Известны автоматические выключатели электрических цепей, в которых используется герметизация конструкций и энергия, запасаемая в конденсаторе для приведения в действие контактов, должна быть подана через изолирующий высоковольтный трансформатор от источника энергии на заземленной стороне системы выключателя jl). Сигнал управления, вызывающий разряд конденсатора, также может передаваться при помощи 2{) фотоэлектрического сигнала со стороны . земли на высоковольтную сторону. Однако в таких выключателях изолирующие повышающие трансформаторы имеют большие габариты и. высокую стоимость. Эти недостат- 25 (53) УД1 621.316.542..064.241.027.3 (088.8) 598581 команда на размыкание, конденсатор 4 разряжается и разрядный ток течет через первичную обмотку трансформатора 12. Следовательно, благодаря электромагнитной связи между первичной и вторичной обмотками, индукционный ток протекает через катушки 3 управления, тем самым размыкая автоматический выключатель.
В предлагаемом выключателе исключается - необходимость использования изолирующего трансформатора цля подачи электричес" кой энергии со стороны земли к конденса тору и фотоэлектрического преобразователя в системе команды выключения, поскольку конденсатор и пусковой промежуток разрядника расположены на стороне земли автоматического выключателя. Следовательно, стоимость выключателя снижается. Кроме того, упрощается, выполнение автоматическо20 го выключателя бакового типа, использующего электромагнитную систему отталкивания.
Однако установка трансформатора в баке затруднена из-за его габаритов и необходимости обеспечения изоляции. При этом ограничена возможность обслуживания выключателя, поскольку конденсатор и разрядник также находится под высоким потенциалом. С другой стороны, если вывести трансформатор из бака, то возникает необходимость изоляции высоковольтных вводов, что усложняет конструкцию выключателя.
Целью изобретения является упрощение конструкции и повышение надежности обслуживания выключателя. Это достигается тем, что в предлагаемом выключателе один из трансформаторов выполнен воздушным и помещен в баке так, что его обмотки обхватывают контакты и их катушки управления, а другие трансформаторы, конденсатор и разрядник, расположены вне бака, причем первичная обмотка воздушного трансформатора подключена к цепи разряда конденсатора, а вторичная обмотка соединена с катушками управления.
На чертеже дана схема описываемого 25 выключателя.
Две пары контактов l, последовательно включены в коммутируемую цепь L,, расположены в баке 2, заполненном газом Й и электрически заземленном. Каждая пара 30 контактов имеет свою катушку 3 управления, также расположенную в баке. Энергетическая система для заряда конденсатора
4 от источника 5 питания через выпрямитель 6 выполнена на трансформаторе 7, 35
В цепи разряда конденсатора 4 установлен разрядник 8. Сигнал на включение разрядника формируется от датчика 9 через синхронный детектор 10 и блок 11 формирования запускающего импульса. Разряд-, 40 ник, конденсатор и выпрямитель расположены на стороне низкого потенциала. B баке
2 установлен воздушный трансформатор 12,, первичная обмотка которого включена в цепь разряда конденсатора 4, а вторичная обмотка 45 подключена к катушкам 3 управления. При этом первичная обмотка трансформатора 12 не нахоцится под высоким потенциалом. Блок 11 формирования запускающего импульса может
1 непосредственно воздействовать на промежуток разрядника 8 без дополнительных элементов.
При работе выключателя, когда к пусковому промежутку разрядника 8 подается
Формула изобретения
Высоковольтный выключатель, содержащий герметизированный бак, заполненный сжатым изоляционным газом, с расположенными в нем двумя парами последовательно1 соединенных контактов, каждая из которых имеет свою катушку управления, трансформаторы, разрядный конденсатор, разрядник, датчик тока цепи коммутации, синхронный детектор и блок формирования запускающего импульса, отличающийся тем, что, с целью упрощения конструкции и повышения надежности обслуживания, в качестве одного из трансформаторов использован воздушный трансформатор, который помещен в баке так, что его -обмотки обхватывают контакты и их катушки управлейия, а другие трансформаторы, конденсатор и разрядник Э расположены вне бака, причем первичная обмот ка воздушного трансформатора подключена к цепи разряда конденсатора, а вторичная обмотка соединена с катушками управления
Источники информации, принятые во внимание при экспертизе;
1, Клепарская Л. Г. Синхронизированные выключатели Энергия" 19+/ 19 .. — -- .— °
2, Pujc ЕРес1)чс Review, voR.f3, № 4, с. 97-101.
598581
Составитель А. Пучков
Редактор А, Пейсоченко Техред Н, Андрейчук
Корректор Д. Мельниченко
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
Заказ 1309/54 Тираж 960 Подписное
Ц((ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открьггий
113035, Москва, Ж-35, Раушская наб., д. 4/5
