М 59862

Класс 32 е, 5

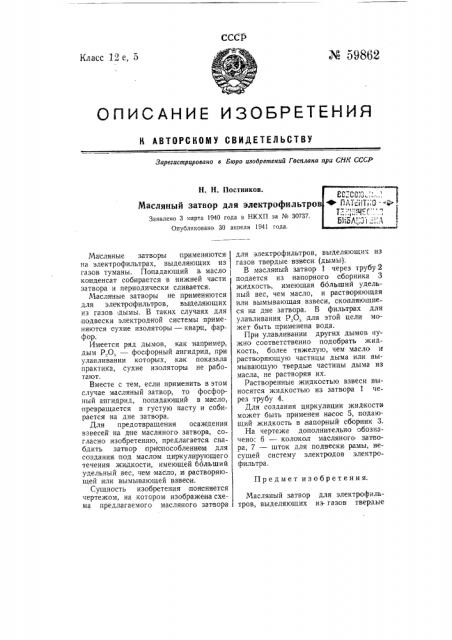

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобретений Госгг.гана ари СНК СССР

Н. Н. Постников.

Масляный затвор для электрофильтров

Заявлено 3 марта 1940 года в НКХП за М 30737.

Опубликовано 30 апоеля 1941 года.

Предмет изобретения.

Масляные затворы применяются на электрофильтрах, выделяющих из газов туманы. Попадающий в масло конденсат собирается в нижней части затвора и периодически сливается, Масляные затворы не применяются для электро фильтров, выделяющих из газов дымы. В таких случаях для подвески электродной системы применяются сухие изоляторы — кварц, фарфор.

Имеется ряд дымов, как например, дым P O. — фосфорный ангидрид, при улавливании которых, как показала практика, сухие изоляторы не работают.

Вместе с тем, если применить в этом случае масляный затвор, то фосфорный ангидрид, попадающий в масло, превращается в густую пасту и собирается на дне затвора.

Для предотвращения осаидения взвесей на дне масляного затвора, согласно изобретению, предлагается снабдить затвор прйспособлением1 для создания под маслом, цИркулирующего течения жидкости, имеющей ббльший удельный вес, чем масло, и растворяющей игпи вымывающей взвеси.

Сущность изобретения поясняется чертежом, на котором изображена схема предлагаемого масляного затвора для электрофильтров, выделяющих из газов твердые взвеси (дымы).

В масляный затвор 1 через трубу 2 подается из напорного сборника 3 жидкость, имеющая ббльший удельный вес, чем масло, и растворяющая или вымывающая взвеси, скопляющиеся на дне затвора. В фильтрах для улавливания Р О„для этой цели может быть применена вода.

При улавливании других дымов нужно соответственно подобрать жидкость, более тяжелую, чем масло и растворяющую частицы дыма или вымывающую твердые частицы дыма из масла, не растворяя их.

Растворенные жидкостью взвеси выносятся жидкостью из затвора 1 через трубу 4.

Для создания циркуляции жидкости может быть применен насос 5, подающий жидкость в напорный сборник 3.

На чертеже дополнительно обозначено: 6 — колокол масляного затвора, 7 — шток для подвески рамы, несущей систему электродов электрофильтра.

Масляный затвор для электрофильтров, выделяющих из- газов твердые

59862

Отв. редактор П. В. Никитин

Тип..Сов. Печ. . М 63905. Зак. ¹ 3620 — 575

Госпланизлат

Цена 35 коп. взвеси (дымы), отличающийся тем, что, с целью предотвращения осаждения взвесей на дне затвора, последний снабжен приспособлением для создания под маслом циркулирующего течения жидкости, имеющей ббльший удельный вес, чем масло, и растворяющей или вымывающей взвеси.
