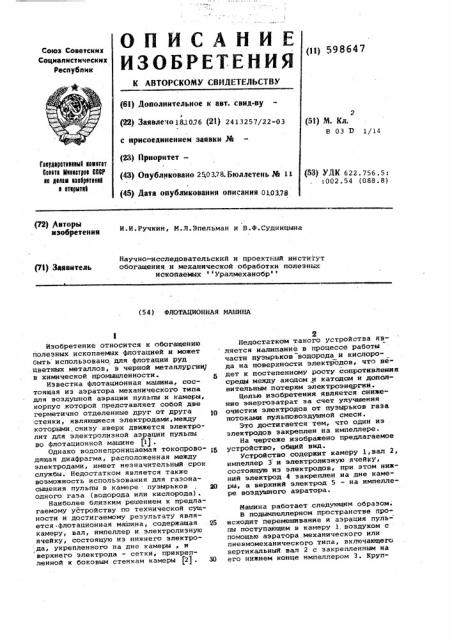

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Зайвлечо18Л076 (21) 2413257/22-03 с присоединением заявки М (23) Прноритет— (43) Опубликовано 2 03.78. Беоллетень pk 11 (тв) 598647

Союз Советских

Социалистических

Республик

2 (51) М. Кл.

В 03 Э 1/14

Гоардарвтввииыв иввитвт

Ооввта Мииивтров MOP ио данаи иаоорвтвннй и отирытнв (53) УДК 622 ° 756.5:

: 002. 54 (088. 8) (45) Дата опубликования описания -010378 (72) вторы изобретения и. и. РУчкин и.л. Эпельман H В. +, c gHR bIH

Научно-исследовательский и проектный институт обогащения и механической обработки полезных ископаемых Уралмеханобр

Pl) Заявитель (54 ) ФЛО ЕАЦИОННАЯ ИАШИЕЕА

Изобретение относится к обогащению полезных ископаемых флотацией и может быть использовано для флотации руд цветных металлов, в черной металлургии( в химической промышленности. 5

Известна флотационная машина, состоящая из аэратора механического типа для воздушной аэрации пульпы и камеры, корпус которой представляет собой две герметично отделенные друг от друга стенки, являющиеся электродами, между которыми. снизу вверх движется электролит для электролнзной аэрации пульпы во флотационной машине (1) .

Однако водонепроницаемая токопрово- тя дящая диафрагма, расположенная между электродами, имеет незначительный срок службы. Недостатком является также возможность использования для газонасыщения пульпы в камере пузырьков,,р одного газа (водорода илн кислорода).

Наиболее близким решением к предлагаемому устройству по технической сущности и достигаемому результату является-флотационная машина, содержащая 25 камеру, вал, импеллер и электролизную ячейку, состоящую из нижнего электрода, укрепленного на дне камеры, и верхнего электрода — сетки, прикрепленной к боковым стенкам камеры (2) . 30

Недостатком такого устройства является налипание в процессе работы части пузырьков водорода и кислорода на поверхности электродов, что ведет к постепенному росту сопротивления среды между анодом и катодом и дополнительным потерям электроэнергии.

Целью изобретения. является снижение энергозатрат за счет улучшения очистки электродов от пузырьков газа потоками нульповоздушной смеси.

Это достигается тем, что один иэ электродов закреплен на импеллере, На чертеже изображено предлагаемое устройство, общий вид.

Устройство содержит камеру 1,вал 2, импеллер 3 и электролизную ячейку, сос оящую из электродов, при этом нижний электрод 4 закреплен на дне камеры, а верхний электрод 5 — на импеллере воздушного аэратора.

Машина работает следующим образом.

В подымпеллерном пространстве происходит перемешивание и аэрация пуль- пы поступающим в камеру 1. воздухом с помощью аэратора механического или пневмомеханического типа, включающего вертикальный вал 2 с закрепленным на его нижнем конце нмпеллером 3. Круп598647

Составитель Н.Муратова

Текред Н.Цабурка Корректор A.нласенко,Редактор М.Рогова

Заказ 1473/6 Тираж 762 Подписное

ПИИИПИ Государственного комитета Сонета Министров СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП Патент, r. Ужгород, ул. Проектная, 4 ность диспергации воздушных пузырьковне менее 0,8 мм.

При подводе тока к электродам 4 и 5 в результате электролиза жидкой фазы пульпы происходит аэрация пульпы пузырьками водорода и кислорода крупностью на 1-2 порядка меньше, чем у воздушных пузырьков..В результате вращения верхнего электрода 5 вместе с импеллером, по крайней мере, один электрод в процессе работы очищается от пузырьков газа турбулентными потоками пульповоздушной смеси, чем и объясняется пониженный расход электрО-, энергии на лропускание тока между электродами.

16

При режиме работы аппаратов в области нормальных характеристик расход электроэнергии на электролиз жидкой фазы пульпы одним аппаратом для предлагаемого устройства составляет

68% от расхода известным устройством.

Формула изобретения

Флотационная машина, включающая камеру, вал с закрепленным импеллером и электролизную ячейку, состоящую из электродов, отличающаяся тем, что, с целью снижения энергозатрат за счет улучшения очистки электродов от пузырьков газа потоками пульповоэдушиой смеси, один нз электродов закреплен на импеллере.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

В 269859, В 03 D 1/L4 ° 1967.

2. Авторское свидетельство СССР

Е 66558, В 03 .Р 1/04, 1944.
