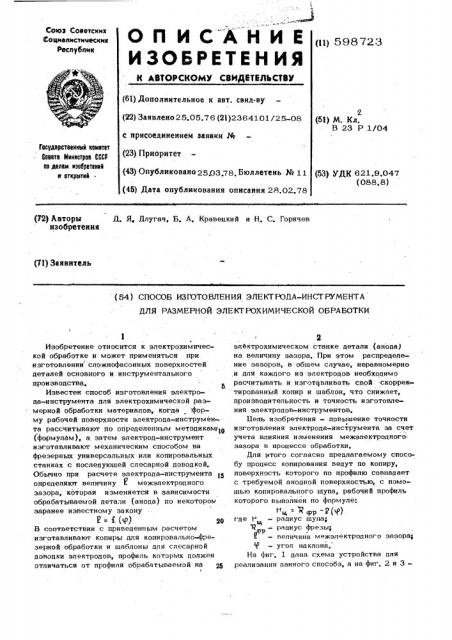

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (ц) 598723 (61) Дополнительное к авт. свид-ву

2 (51) М. Кл.

В 23 P 1/04 (22) Заявлено 25.05.76 (21)2364101/25-08 с присоединением заявки J4 (23) Приоритет (43) Опубликовано 25.0З 78, Бюллетень № 11

Государств»нный квинтет

Сават» »1нннатро» СССР а» делам «эааретаннй в »ткрмтнй (53) УДК 621.9.047 (088.8) (45) Дата опубликования описания 28.02.78 (У2} Авторы изобретения

Д. Я, Длугач, Б. А. Кравецкий и Н. С. Горячев (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОДА-ИНСТРУМЕНТА

ДЛЯ РАЗМЕРНОЙ ЭЛЕКТРОХИМИЧЕСКОЙ ОБРАБОТКИ

Изобретение относится к электрохимической обработке и может применяться при изготовлении сложнофасонных поверхностей деталей основного и инструментального производства. б

Известен способ изготовления электрода-инструмента для электрохимической размерной обработки материалов, когда . форму рабочей поверхности электрода-инструмен та рассчитывают по определенным методикаму1О (формулам), а затем электрод-инструмент изготавливают механическим способом на фрезерных универсальных или копировальных станках с последующей слесарной доводкой.

Обычно при расчете электрода-инструмента определяют величину Р межэлектродного зазора, которая изменяется в зависимости обрабатываемой детали (анода) по некотором заранее известному закону = (Чэ) 20

В соответствии с приведенным расчетом изготавливают копиры для копировально-фрезерной обработки и шаблоны для слесарной доводки электродов, профиль которых должен отличаться от профиля обрабатываемой на

% электрохимическом станке детали (анода) на величину зазора. При этом распределение зазоров, в общем случае, неравномерно и для каждого из электродов необходимо расчитывать и изготавливать свой скорректированный копир и шаблон, что снижает, производительность и точность изготовления электродов-инструментов.

Цель изобретения — повышение точности у изготовления электрода-инструмента за счет учета влияния изменения межэлектродного зазора в процессе обработки.

Для этого согласно предлагаемому способу процесс копирования ведут по копиру, поверхность которого по профилю совпадает с требуемой анодной поверхностью, с помощью копировального щупа, рабочий профиль которого выполнен по формуле:

vì ="чт () где т- — радиус щупа;

Щ радиус фрезы;

1 — величина межэлектродного зазора; — угол наклона.

На фиг. 1 дана схема устройства для ,реализации данного способа, а на фиг. 2 и 3—

588723

3 изображение расчете формы графическое щупа.

Поверхность анода является копиром 1, по которому перемещается шуп 2 специаль« ной формы, которая расчитана по определенному закону, копировальное устройство

3 определяет траекторию фрезы 4.

Перемешан щуц по новерхности «онира, автоматически получают скорректированную форму электрода-инструмента 5. При этом рабочая поверхность щупа расчитывают по формуле, (с учетом закона изменения межэлектродного зазора от угла наклона профиля обрабатываемая.детали) так, что в любой точке на образующей поверхности шуца расстояййв от атой точки до центра щупа равно радиусу выбранной фрезы минус величина межалектродного зазора 8 (фнг.. 2б)

« () Я, р-й(У)

Йля выбранной схемы обработки конкретных металлов и размеров. фрезы нри определенных режимах обработки зависимость P ". f (Фф будет постоянной, т.е. можно применять один и тат же шуп.

Для заданного. материала обрабатываемой детали и:определенных режимов обработки строится рафик изменения величины межэлектроднсн о зазора (g ) от угла наклона (цР ) профиля данной детали (фиг. 2а).

Дальнейший расчет сводится к графическому определению формы (профиля) myna в зависимости от угла наклона профиля детали и диаметра фрезы (фиг, 26).

Проводят окружность, равную диаметру фрезы, из центра которой под онределенныо ми углами (например через 10 ) проводят радиусы. Отложив иа радиусах отрезок

4 равный К вЂ” Р {9) и соединив эти

ЖР точки, получают искомый профиль myna 2.

При этом предлагается, что Я на порядок больше величины межэлектродного зазора

Таким образом, траектория движения фрезы относительно анодной поверхности 1 (рис. 3) отличается от эквидистанты. на величину 1{ } за счет этого мы и получим требуемую скорректированную форму . электрода.-инструмента (катода) S.

Формула изобретения

И

Способ изготовления электрода-инструмента для размерной алектрохимической обработки путем обхода в процессе копирования копировальным щупом копнра, о тл и ч а ю щ и и с, я, тем, что, с целью повышения точности изготовления за счет учета влияния изменения межэлектродного зазора в процессе обработки, процесс копирования ведут по копиру, поверхность которого по профилю совпадает с требуемой анодной поверхностью, с помощью копировального щупа, рабочий профиль которого выполнен по формуле: „= 7 р - 0(y) где Р „„- радиус; щупау

- радиус фрезе - величина межалектродного зазора - угол наклона.

Зб

Источники информации принятые во внив мание при акспертизе;

1, Электрические и алектрохимнческие методы обработки N.З,,1976.
