СССР

М 59931

Класс 15 а, 32

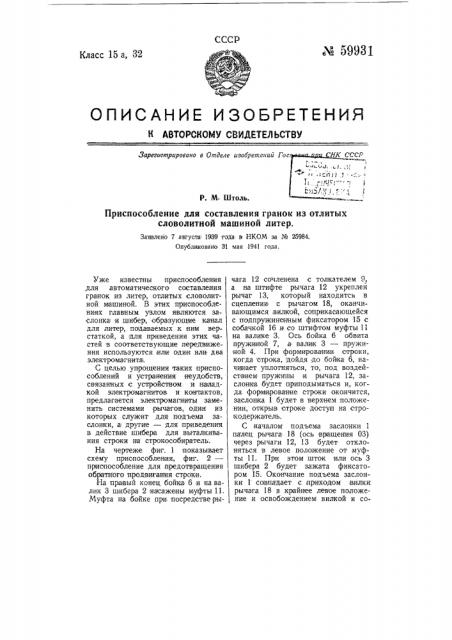

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВЯДЕТЕЛЬСТВУ

Зарегистрировано е Отделе изобретений Го

СССР

1 А 1

P. М. Штоль.

Приспособление для составления гранок из отлитых словолитной машиной литер.

Заявлено 7 августа 1939 года в НКОМ за Ме 25984.

Опубликовано 31 мая 1941 года.

Уже известны приспособления для автоматического составления гранок из литер, отлитых словолнтной машиной. В этих приспособлениях главным узлом являются заслонка и шибер, образующие канал для литер, подаваемых к виям верстаткой, а для приведения этих частей в соответствующие передэижения используются или один ил и два электромагнита

С целью упрощения таких приспособлений и устранения неудобств, связанных с устройством и наладкой электромагнитов и ко нтактов, предлагается электромагниты заменить системами рычагов, один из которых служит для подъема заслонки, а другие — для приведения в действие шибера для выталкивания строки на строкособиратель .

На чертеже фиг. 1 показывает схему приспособления, фиг. 2— приспособление для,предотвращения обратного продвигания строки.

На правый конец бойка 6 и на валик 3 шибера 2 насажены муфты 11.

Муфта на бойке при. посредстве рычага 12 сочленена с толкателем ц, а на штифте рычага 12 укреплей рычаг 13, который находится в сцеплении с рычагом 18, оканчивающимся,вилкой, соприкасающейся с подпружиненным фиксатором 15 с собачкой 16 и со штифтом муфты 11 на валике 3. Ось бойка 6 обвита пружиной 7, а валик 3 — пружиной. 4. При формировании строки, когда от рока, . дойдя до бойка 6, начикает уплотнятьея, то, под воздействием пружины и рычага 12, заслонка будет приподыматься и, когда форм ирован ие строки окончится, заслонка 1 будет в верхнем положении, открыв строке доступ на строкодержатель.

С началом подъема заслонки 1 палец рычага 18 (ось вращения 03) через рычаги 12, 13 будет отклоняться в левое полю жение от муфты 11. При этом шток или ось 3 шибера 2 будет зажата фиксатором 15. Окончание подъема заслонки 1 совпадает с приходом вилки. рычага 18 в крайнее левое положение и освобождением вилкой и со59931

Отв. реда кто П. В. Никитин

Тнп. «Сов..печя. М 69170. Зак. № 4509 — 350

Цена 35 коп.

Госпланиздат бачкой 16 фиксатора 15. После этого сжатая пружина 4 на оси 3 протолкнет шибером 2 строку. Когда строка будет сдвинута шибером, то боек 6 под действием пружины 7 и веса заслонки 1 опустится в исходное положение. При этом пружина;7 совместно с весом заслонки произведет натяжение, пружины 4 шибера посредством вилки рычага 18.

Механизм снова притотовлен для действия и т. д.

Для того, чтобы пружина 4 не вытолкнула строку обратно а машину, на вертикальной части верстатки перед плитой устанавливаются зажимные кулачки-ловители 19, которые не препятствуют прохождению литер на плиту, но в то же время заклинивают строку при ее попытке отойти обратно под воздействием пружины 7.

Предмет из о б ретени я.

1. Приспособление для составлеБия гранок H3 отлитых словолитной

Машиной литер, о т л и ч а ю щ е е с я применением системы, рычагов 12, 13 и 18, из коих рычаг 12 служит для приведения в,действие толкателя 9 с целью подъема заслонки 1, а рычаги 13 и 18 предиазна чены для спуска фиксатора 15, освобождающего пружвну 4, приводящую в действие шибер 2 для выталкивания набранной строки на строкодержатель

2. В приспособлении ао п. 1 применение зажимных кулачков 19, установленных перед плитой с обеих сторон формируемой строки, с целью предотвращения обратного продвижения строки под во здействием пружины 7.
