Реле времени
Иллюстрации
Реферат

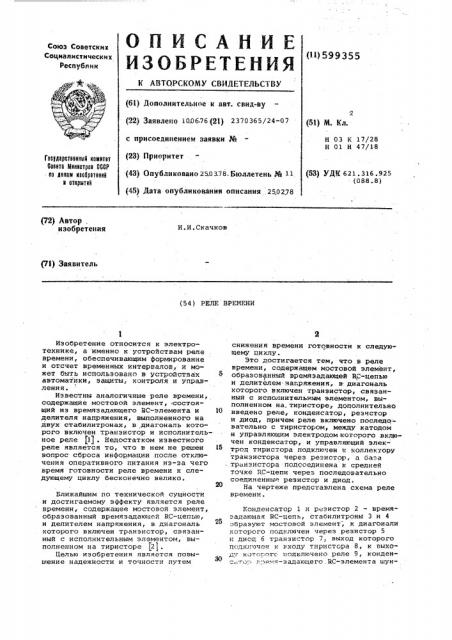

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистическик
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 10.06.76 (21) 2370365/24-07 с присоединением заявки ¹ (23) Приоритет (51) М. Кл.
Н 03 K 17/28
Н 01 Н 47/18
Гоетдарстввнныб комитет
Совета твннистрав СССР но делам изобретении н открытий (53) УДК 621.316.925 (088.8) (43) Опубликовано 250378. Бтоллетень № 11 (45) Дата опубликования описания 250278 (72) Автор изобретения
И.И.Скачков (71) Заявитель (54) РЕЛЕ ВРЕМЕНИ
Изобретение относится к электротехнике, а именно к устройствам реле времени, обеспечивающим формирование и отсчет временных интервалов, и может быть использовано в устройствах автоматики, защиты, контроля и управления.
Известны аналогичные реле времени, содержащие мостовой элемент, -состоящий из времязадающего БС-элемента и делителя напряжения, выполненного на двух стабилитронах, в диагональ которого включен транзистор и исполнительное реле (lj . Недостатком известного репе является то, что в нем не решен вопрос сброса информации после отключения оперативного питания из-за чего время готовности реле времени к следующему циклу бесконечно велико.
Ближайшим по технической сущности и достигаемому эффекту является реле времени, содержащее мостовой элемент, образованный времязадающей НС-цепью, и делителем напряжения, в диагональ которого включен транзистор, связанный с исполнительным элементом, выполненном на тиристоре (2J.
Целью изобретения является повышение надежности и точности путем снижения времени готовности к следующему циклу.
Это достигается тем, что в реле времени, содержащем мостовой элемент, образованный времязадающей КС-цепью и делителем чагряжения, в.диагональ которого включен транзистор, связанный с исполнительным элементом, выполненном на. тиристоре, дополнительно введено реле, конденсатор, резчстор и диод, причем реле включено последовательно с тиристором, между катодом и управляющим электродом которого включен конденсатор, и управляющий электрод тиристора подключен к коллектору транзистора через резистор, а база
° .транзистора подсоединена к средней точке BC-цепи через последовательно соединенные резистор и диод.
На чертеже представлена схема реле времени.
Конденсатор 1 и резистор 2 - времязадающая HC-цепь, стабилитроны 3 и 4 образуют мостовой элемент, к диагонали которого подключен через резистор 5 н диод 6 транзистор 7, выход которого подключен к входу тнристора 8, к выходу кит-.",îãñ подключено реле 9, конденс",."О, . ., имя эддающего.RC элемен«а ш/jH599355
Формула изобретения тирован замыкающим контактом 10 этого реле.
При включении напряжения начинается заряд конденсатора 1 через резистор 2, Как только уровень напряжения на конденсаторе 1 превысит падение напряжения на стабилитроне 3, которое является опорным, открывается транзистор 7 и выдает сигнал на вход тиристсра 6, тирнотор срабатывает, реле 9 включается и одним из своих замыкающих контактов 10 щунтирует конденсатор 1. Таким образом, при работе рела времани во включенном состоянии конденсатор 1 разряжен, транзистор 7 включен и реле времени после снятия питания готово к следующему включению практически мгновенно.
Введение во входную цепь транзистора, резистора и диода, подключенного анодом к базе Дает Возможность повысить входное сопротивление транзистора на постоянную величину, повысить термостабильность и исключает появление обратного тока через базу, что дает возможность значительно повысить уровень входного сигнала и уменьшить величину емкости конденсатора. Шунтиравание конденсатора времязадающей QC-цепи заьыкающим контактом реле без введения дополнительных элементов расширяет функциональные возможности реле времени, сокращая время готовности реле к следующему циклу до нуля.
Реле времени, содержащее мостовой элемент, образованный времящадающей
ВС-цепью и делителем напряжения, в. диагональ которого включен транзистор, связанный с исполнительным элементом, выполненным на тиристоре, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и точности путем снижения времени готовности к следующему циклу, в него дополнительно введено реле, конденсатор, резисторы и диод, причем реле включено последовательно с тиристором,,между катодом и управляющим электродом которого включен конденсатор, управляющий электрод тиристора подключен к коллектору транзистора через резистор» а база транзистора подсоединена к средней точке
BC-цепи через последовательно соедиЙ» ненные резистор и диод.
Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство СССР
»» 374671, кл. Н 01 Н 47/18,19 1972.
30 2. Синельников А. Х. Электронные реле времени. М,, Энергия, 1974, с.114„ рис.37.
ЦНИИПИ Заказ 1431/43
Тираж 1086Подписное
Филиал ППП Патент, r Ужгород, ул.Проектная,4
