Реферат



тент но-те и м "ч е 44

1 ц 599830

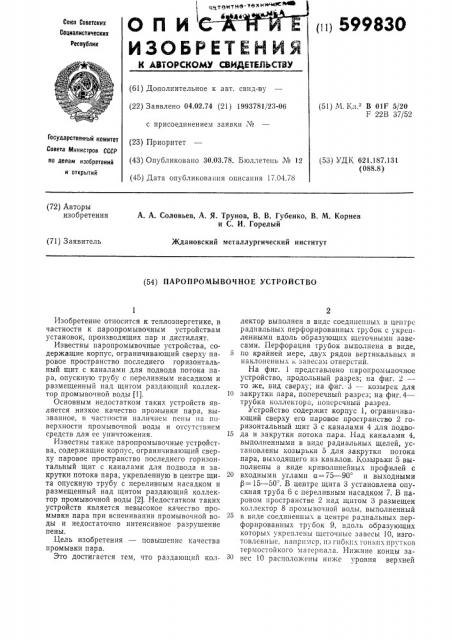

СПИ

ИЗОБРЕТЕЙИЯ

Союз Советских

Социалистических республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04.02.74 (21) 1993781/23-06 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.03.78. Бюллетень № 12 (45) Дата опубликования описания 17.04.78 (51) l 1; „- В 01F 5/20

F 22В 37/52

Государственный комитет

Совета 1Иинистров СССР (53) УДК 621.187.131 (088.8) по делам нзооретений и открытий (72) Авторы изобретения

А. А. Соловьев, А. Я. Трунов, В. В. Губенко, В. М. Корнев и С. И. Горелый (71) Заявитель

Ждановский металлургический институт (54) ПАРОПРОМЫВОЧНОЕ УСТРОЙСТВО

Изобретение относится к теплоэнергетике, в частности к паропромывочным устройствам установок, производящих пар и дистиллят.

Известны паропромывочные устройства, содержащие корпус, ограничивающий сверху паровое пространство последнего горизонтальный щит с каналами для подвода потока пара,,опускную трубу с переливным насадком и размещенный над щитом раздающий коллектор промывочной воды (1).

Основным недостатком таких устройств является низкое качество промывки пара, вызванное, в частности наличием пены на поверхности промывочной воды и отсутствием средств для ее уничтожения.

Известны также паропромывочные устройства, содержащие корпус, ограничивающий сверху паровое пространство последнего горизонтальный щит с каналами для подвода и закрутки потока пара, укрепленную в центре щита опускную трубу с переливным насадком и размещенный над щитом раздающий коллектор промывочной воды (2). Недостатком таких устройств является невысокое качество промывки пара при вспенивании промывочной воды и недостаточно интенсивное разрушение пены.

Цель изобретения — повышение качества промывки пара.

Это достигается тем, что раздающий коллектор выполнен в видс соединенных в центре радиальных перфорированных трубок с укрепленными вдоль образующих щеточными завесами. Перфорация трубок выполнена в виде, 5 по крайней мере, двух рядов вертикальных и

1331 ;IoHeHHhIx. 1 завесам отверстий.

На фиг. 1 представлено паропромывочное устройство, продольный разрез; на фиг. 2— то же, вид сверху; на фиг. 3 — козырек для

10 закрутки пара, поперечный разрез; на фиг.4— трубка коллектора, поперечный разрез.

Устройство содержит корпус 1, ограничивающий сверху его паровое пространство 2 горизонтальный щит 3 с каналами 4 для подво15 да и закрутки потока пара. Над каналами 4, выполненными в виде радиальных щелей, установлены козырьки 5 для закрутки потока пара, выходящего из каналов. Козырьки 5 выполнены в виде криволинейных профилей с

20 входными углами а=75 — 90 и выходными (=15 — 50 . В центре щита 3 установлена опускная труба 6 с переливным насадком 7. В паровом пространстве 2 над щитом 3 размещен коллектор 8 промывочной воды, выполненный

25 в виде соединенных в центре радиальных перфорированных трубок 9, вдоль образующих

KoTopbIx укреплены щеточные завесы 10, изгоTO B;I e H H bI P., H 3 lI p H 3 t C J3, 1I 3 i и б к и х тонких H p A T Il 0 I3 термостойкого материала. Нижние концы завес 10 расположены ниже уровня верхней

599830 кромки переливного насадка 7. Перфорация трубок 9 выполнена в виде, по крайней мере, двух рядов вертикальных 11 и наклоненных 12 к завесам 10 отверстий. Угол 1 между осями отверстий 12 и горизонталью составляет

30 — 50 .

Промывочная вода поступает по патрубку

13 в трубки 9 и через отверстия 11 и 12 подастся на щит 3. Избыток воды через переливпой насадок 7 отводится из корпуса 1 с помощью трубы 6. Пар из парогенератора поступает через каналы 4 щита 3. С помощью козырьков 5 пар приобретает вращательное движение, закручивает слой промывочной воды над щитом 3 и перемешивается с водой. В случае интенсивного вспснивания воды пена также приобретает вращательное движение по зеркалу промывочной воды над щитом 3, задерживается на щеточных завесах 10 и разрушается струями воды, подаваемыми через отверстия 11 и 12. Причем струи воды из отверстий 12 орошают щеточные завесы 10. Пар выходит в паровое пространство 2 из промыьочного устройства с закруткой, что способствует его механической сепарации и, следовательно, высокому качеству пара.

Выполнение раздающего коллектора промывочной воды в виде радиальных снабженных щеточными завесами перфорированных трубок

25 позволяет повысить качество промывки пара за счет сбора пены около завесы и ее разрушение с помощью струй воды, вытекающих из отверстий трубок.

Формула изобретения

1. Паропромывочное устройство, содержащее корпус, ограничивающий сверху паровое пространство последнего горизонтальный щит с каналами для подвода и закрутки потока пара, укрепленную в центре щита опускную трубу с переливным насадком и размещенный над щитом раздающий коллектор промывочной воды, отличающееся тем, что, с целью повышения качества промывки пара, раздающий коллектор выполнен в виде соединенных в центре радиальных перфорированных трубок с укрепленными вдоль образующих щеточными завесами.

2. Устройство по п. 1, отл ича ющееся тем, что перфорация трубок выполнена в виде, по крайней мере, двух рядов вертикальных и наклоненных к завесам отверстий.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Ко 160188, кл. F 22В 37/52, 1963.

2. Авторское свидетельство СССР КО252351, кл. В 01Г 5/20, 1968.

599830 3

Риг.2

Рог. 3
