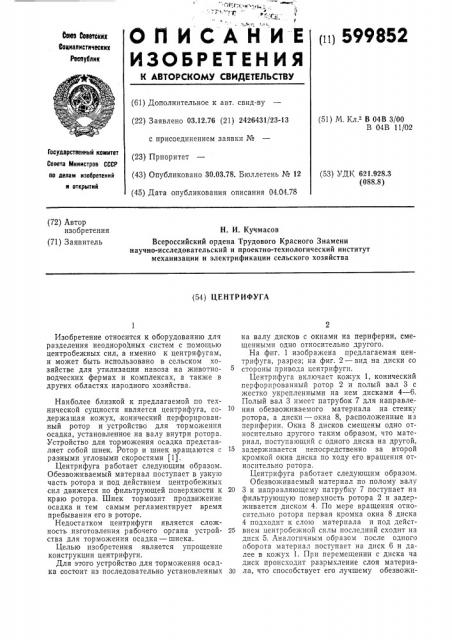

ОЛИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пщ 599852
OoN боввтстбнх
Социалистических
Ресйубднк (61) Дополнительное к авт. свид-ву (22) Заявлено 03.12.76 (21) 2426431/23-13 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.03.78. Бюллетень № 12 (45) Дата опубликования описания 04.04.78 (51) М. Кл. В 04В 3/00
В 04В ll 02
Государственный комитет
Совета Министров СССР
II0 делам изобретений и открытий (53) УДК 621.928.3 (088.8) (72) Автор изобретения (71) Заявитель
Н, И. Кучмасов
Всероссийский ордена Трудового Красного Знамени научно-исследовательский и проектно-технологический институт механизации и электрификации сельского хозяйства (54) ЦЕНТР ИФУГА
Изобретение относится к оборудованию для разделения неоднородных систем с помощью центробежных сил, а именно к центрифугам, и может быть использовано в сельском хозяйстве для утилизации навоза на животноводческих фермах и комплексах, а также в других областях народного хозяйства.
Наиболее близкой к предлагаемой по технической сущности является центрифуга, содержащая кожух, конический перфорированный ротор и устройство для торможения осадка, установленное на валу внутри ротора.
Устройство для торможения осадка представляет собой шнек. Ротор и шнек вращаются с разными угловыми скоростями (1).
Центрифуга работает следующим образом.
Обезвоживаемый материал поступает в узкую часть ротора и под действием центробежных сил движется по фильтрующей поверхности к краю ротора. Шнек тормозит продвижение осадка и тем самым регламентирует время пребывания его в роторе.
Недостатком центрифуги является сложность изготовления рабочего органа устройства для торможения осадка — шнека.
Целью изобретения является упрощение конструкции центрифуги.
Для этого устройство для торможения осадка состоит из последовательно установленных на валу дисков с окнами на периферии, смещенными одно относительно другого.
На фиг. 1 изображена предлагаемая центрифуга, разрез; на фиг. 2 — вид на диски со стороны привода центрифуги.
Центрифуга включает кожух 1, конический перфорированный ротор 2 и полый вал 3 с жестко укрепленными на нем дисками 4 — 6.
Полый вал 3 имеет патрубок 7 для направления обезвоживаемого материала на стенку ротора, а диски — окна 8, расположенные нз периферии. Окна 8 дисков смещены одно относительно другого таким образом, что материал, поступающий с одного диска на другой, 15 задерживается непосредственно за второй кромкой окна диска по ходу его вращения относительно ротора.
Центрифуга работает следующим образом.
Обезвоживаемый материал по полому валу
20 3 и направляющему патрубку 7 поступает на фильтрующую поверхность ротора 2 и задерживается диском 4. По мере вращения относительно ротора первая кромка окна 8 диска
4 подходит к слою материала и под дейст25 вием центробежной силы последний сходит на диск 5. Аналогичным образом после одного оборота материал поступает на диск 6 и далее в кожух l. При перемещении с диска ча диск происходит разрыхление слоя материа30 ла, что способствует его лучшему обезвожиФор мул а из о ор ет ения г
А:
" (Составитель Н. Кучмасов
Техред И. Михайлова
Корректоры: О. Тюрина и Позняковская
Редактор М. Дмитриева
Заказ 418/1 Изд. № 367 Тираж 763 Подписное
НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Я-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ванию. Время пребывания материала в роторе зависит от относительной скорости вращения дисков и количества дисков.
Выполнение устройства для торможения движения осадка в виде последовательно установленных в роторе дисков с окнами позволяет упростить конструкцию центрифуги и уменьшить стоимость ее изготовления.
Центрифуга, содержащая кожух, конический перфорированный ротор и устройство для торможения осадка, установленное на валу внутри ротора с возможностью вращения относительно последнего, отличающаяся тем, что, с целью упрощения конструкции, устройство для торможения осадка состоит из последовательно установленных на валу дисков с окнами на периферии, смещенными одно относительно другого.
Источники информации, 10 принятые во внимание при экспертизе
1. Соколов В. И, Современные промышленные центрифуги. М,, «Машиностроение», 1967, с. 382, рис. 164.
