Клей "спрут-5м

Клей "спрут-5м

Иллюстрации

Показать все

Реферат

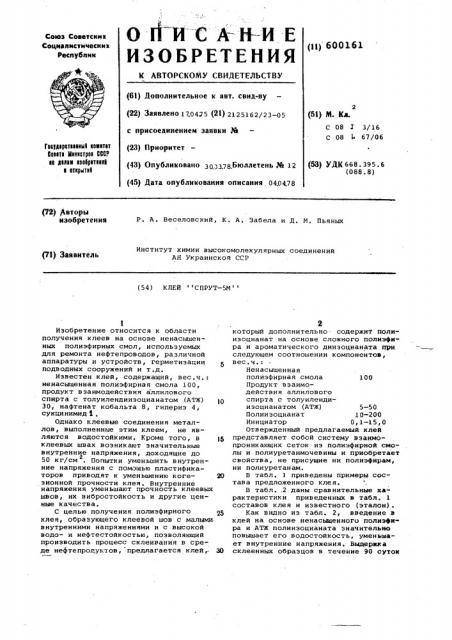

ОЙ-ИСА-Н-ИЕ

ИЗОБРЕТЕНИЯ

Союз Советсиик

Социапистнчесиих

Республик (1i) б001б1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22) Заявлено 170425 (21) 2125162/23-05

2 (Ы) М. Кл.

С 08 Х 3/16

08 L 67/06 с присоединением заявки Ph

ГощоротооооыХ коактот

Вооото Ыккоотроо ШР

as аооаа оэобротоокх о открыткХ (23) Приоритет (43) Опубликовано 300378 Áþëëåòåíü % 12 (53) УДК 668- 395 ° 6 (088.8) (45) Дата опубликования описания 040478 (72) / вторы изобретения

Р. A. Веселовский, К. A. Забела и Д. Г1. Пьяных

Институт химии высокомолекулярных соединений

АН Украинской ССР

P)) Заявитель (54) КЛЕЙ СПРУТ-5М

Изобретение относится к области получения клеев на основе ненасыщенных полиэфирных смол, используемых для ремонта нефтепроводов, различной аппаратуры и устройств, герметизации подводных сооружений и т.д.

Известен клей, содержащий, вес.ч.: ненасыщенная полиэфирная смола 100, продукт взаимодействия аллилового спирта с толуилендииэоцианатом (АТЖ) 10

30, нафтенат кобальта 8, гипериэ 4, сукцинимид 1 .

Однако клеевые соединения металлов, выполненные этим клеем, не являются водостойкими. Кроме того, в клеевых швах возникают значительные внутренние напряжения, доходящие до

50 кг/см . Попытки уменьшить внутренние напряжения с помощью пластификаторов приводят к уменьшению коге- 20 зионной прочности клея. Внутренние напряжения уменьшают прочность клеевых швов, их вибростойкость и другие ценные качества.

С целью получения полиэфирного 25 клея, образующего клеевой шов с малыми. внутренними напряжениями и с высокой водо- и нефтестойкостью, позволяющий производить процесс склеивания в среде нефтепродуктов, предлагается клей; 30 который дополнительно содержит полнизоцианат на основе сложного полиэфира и ароматического диизоцианата при следующем соотношении компонентов, вес.ч.:

Ненасыщенная полиэфирная смола 100

Продукт взаимодействия аллилового спирта с толуилендиизоцианатом (АТЖ) 5-50

Полииэоцианат 10-200

Инициатор О, 1-15,0

Отвержденный предлагаемый клей представляет собой систему взаимопроникающих сеток из полиэфирной смолы и полиуретанмочевины и приобретает свойства, не присущие ни полиэфирам, ни полиуретанам.

В табл. т приведены примеры сОстава предложенного клея.

В табл..2 даны сравнительные характеристики приведенных в табл. 1 составов клея и известного (эталон).

Как видно из табл. 2, введение в клей на основе ненасыщенного полиэфира и АТЖ полиизоцианата значительно повышает его водостойкость, уменьшает внутренние напряжения. Выдержка склеенных образцов в течение 90 суток

600161 в нефти приводит к увеличению прочности склеивания °

В табл. 3 приведено влияние полииэоцианата на свойства клея 9 1.

Как видно из табл. 3, прочность и водостойкость клея в зависимости от содержания в нем полиизоцианата носят экстремальный характер.

Пример приготовления клеевой композиции 10

В колбу помещают 100 r смолы ПН-1, 30 г продукта ATE и. 2 г нафтената кобальта, перемешивают до исчезновения карбоксильных групп в смоле, затем доливают 50 r полиизоцианата на основа >5 полидизтиленгликольадипината и толуилендиизоцианата. Смесь тщательно перемешивают и выливают в герметичную непрозрачную банку. На месте применения

B клей добавляют перекись мети кетонов и производят склеивание.

Клей имеет следующие физико-химические и физико-механические показатели: вязкость 90 П; живучесть прн

20 С 30 мнн, при 0 С 150 мину время отверждения при 20 С 1 ч, при О С 3 чу предел прочности прн равномерном отрыве

Ст.-3 кг/см ; через 2 суток после

Таблица 1

Компонент

Содержание (вес.ч.) в составе, В

100

100

10 а 5

50

50

20

100 Стирольный раствор олигодиэтиленгликольфталатмалеината (ОГФМ)

Раствор ОГФМ .в диметакрнлате триэтнленглнколя

Смола:

ПН-1

ННС-609-21Рк

ПН-301

Продукт АТЖ

Полиизоцианат на основе: полиэтиленгликольадипината и толуилендиизоцианата полидиэтиленгликольадипината и 4,4 -днфенилметандиизоцианата

Нафтенат кобальта

Перекись метилзтилкетона

Аэросил AM-1

Свинцовый сурик (склеивания 100, через 5 суток — 160, через 60 суток — 300, через 90 суток

405. Предел прочности при сдвиге при ,блиэительно соответствует пределу црочности при равномерном отрыве.

Клей используют следующим обраэом.

П р н м е р 1. Клей состава Ю 2 используют для ремонта подземного нефтепровода. Дополнительно в клей вво» дят 10% аэросила AN-1. Ремонт осуществляют путем наложения на поврежденное место в нефтепроводе металлической накладки, обильно смазанной клеем. Очистку поверхности нефтепровода от нефти не производят, поврежденное место находится под слоем нефти.

Температура при склеивании 10©С. Проведенные через 2 суток испытания нефтепровода показали, что он сохраняет герметичность при подаче в него нефти под давлением 60 атм.

Пример 2. Клей состава Р 1 используют для ремонта подводной иэоля» ции нефтепровода. При ремонте с помощЬю специально."о приспособления стеклоткань, смоченную клеем, наматывают на нефтепровод. 43 результате герметичность нефтепровода восстанавливается.

600161

Таблица 2

Состав, В

Предел прочности при нормальном отрыве образцов из Ст.-З кг/см через 90 суток после выдержки в . нефти через 5 суток после склеивания в нефти на воздухе

160

180

152

150

Эталон

156

52

М

На поверхности образца находится слой нефти толщиной 0,01 мм, в массе нефти клей не клеит

Т а б л и ц а 3

У напряжения в клеевом шве, кг/см оски

132

10

136

30

150

50

160

164

100

138

200

3-5

46 чения водо- и неф-..естойкости клеевых соединений металлов и уменьшения в ннх внутренних напряжений, он дополнительно содержит полииэоцианат на основе сложного лолнэфира и ароматического диизоцианата прн следующем соотношении компонентов, вес.ч:

Формула изобретения

120 320

140 274

114 295

110 286

108 103

Клей, содержащий ненасыщенную полиэфирную смолу, продукт взаимодействия аллилового спйрта с толуилендииэоцианатом и инициатор, о т л и ч а юnl и и с я тем, что, с целью увелиПадение прочности через

6 месяцев выдержки в воде, Ф

Внутренние напряжения в клеевых швах г кг/см

600161

100

Составитель Г. Мишензникова

Редактор В. Мирзаджанова Техред 3. Фанта Корректор А. Власенко

Заказ 2180/3 Тираж 641 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений.и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5, Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Ненасыщенная поли- . эфирная смола

Продукт взаимодействия аллилового спирта с толуилендиизоцианатом.

Полиизоцианат

Инициатор

5-50

10-200

0 1-15,0
