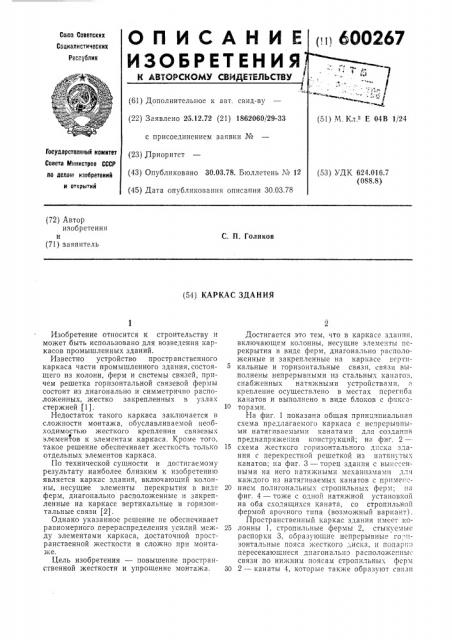

С. П. Голиков (54) КАРКАС ЗДАНИЯ
Изобретение относится к строительству и может быть использовано для возведения каркасов промышленных зданий.
Известно устройство пространственного каркаса части промышленного здания, состоящего из колонн, ферм и системы связей, причем решетка горизонтальной связевой фермы состоит из диагонально и симметрично расположенных, жестко закрепленных в узлах стержней (1).
Недостаток такого каркаса заключается в сложности монтажа, обуславливаемой необходимостью жесткого крепления связевых элементов к элементам каркаса. Кроме того, такое решение обеспечивает жесткость только отдельных элементов каркаса.
По технической сущности и достигаемому результату наиболее близким к изобретению является каркас здания, включающий колонны, несущие элементы перекрытия в виде ферм, диагонально расположенные и закрепленные на каркасе вертикальные и горизонтальные связи (21.
Однако указанное решение не обеспечивает равномерного перераспределения усилий между элементами каркаса, достаточной пространственной жесткости и сложно при монтаже.
Цель изобретения — повышение пространственной жесткости и упрощение монтажа.
Достигается это тем, что в каркасе здания, включающем колонны, несущие элементы псрекрытия в виде ферм, диагонально расположенные и закрепленные на каркасе вертикальные и горизонтальные связи, связи выполнены непрерывными из стальных канатов, снабженных натяжными устройствами, а крепление осуществлено в местах перегиба канатов и выполнено в виде блоков с фикса10 торами, На фиг. 1 показана общая принципиальная схема предлагаемого каркаса с непрерывными натягиваемь|ми канатами для создания преднапряжения конструкций; на фиг, 2—
15 схема жесткого горизонтального диска здания с перекрестной решеткой из натянутых канатов; на фиг. 3 — торец здания с вынесенными на него натяжными механизмами для каждого из натягиваемых канатов с прпмепс20 нием полигональных стропильны.; ферм; на фиг. 4 — тоже с одной натяжной установкой на оба сходящихся каната, со стропильной фермой арочного тппа (возможный вариант) .
Пространственный каркас здания имеет ко25 лонны 1, стропильные фермы 2, стыкуемыс распорки 3, образующие непрсрывные го":.зонтальные пояса жесткого иска, и попарно пересекающиеся диагонально расположенныс связи по нижним поясам стропильных фсрм
30 2 — канаты 4, которые также образуют связи
Рыг 7
7 7 (Ðàã.,У уФ 7 п аг, Ф
Составитель Н. Радковский
Редактор Т. Кузьмина Текред А. Камышннкова Корректоры: О. Тюрина и Л. Брахнина
Поди,!сное
Заказ 360/15 Изд. № 347 Тираж 820
НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
IIo торцам здания. Канаты 4 опираются в узлах каркаса на огибаемые ими упорные блоки 5, располагаемые в общей плоскости сходящихся ветвей канатов, или на упорные блоки 6, располагаемые на концах горизонтального диска в местах перехода канатов из плоскости этого диска в плоскости торцов здания (угловые блоки).
После выполнения монтажа основных конструкций каркаса — 1 — 3, а также после постановки временных (на .период выполнения натяжения канатов и их закрепления от смещений на упорах путем постановки фиксаторов) производят натяжение канатов 4 натяжными механизмами 7 одновременно для всей группы напрягаемых конструкций, чем обеспечивают равномерность их одновременного напряжения. Количество и размещение натяжных механизмов назначают по расчету потерь натяжного усилия в зависимости от длины участка и других параметров, Блоки 5 и 6 снабжены специальными фиксаторами,,полностью устраняющими возможность проскальзывания канатов.
Изобретение позволяет путем оптимального перераспределения усилий между элементами каркаса при его напряжении снизить его материалоемкость. Вместе с тем существенно снижается трудоемкость работ по возведению каркаса и приданию ему пространственной жесткости.
Поскольку процесс натяжения канатов централизован, одновременно повышается также и безопасность работ.
