Способ анодного оксидирования алюминия и его сплавов

Способ анодного оксидирования алюминия и его сплавов

Иллюстрации

Показать все

Реферат



;М 60%8

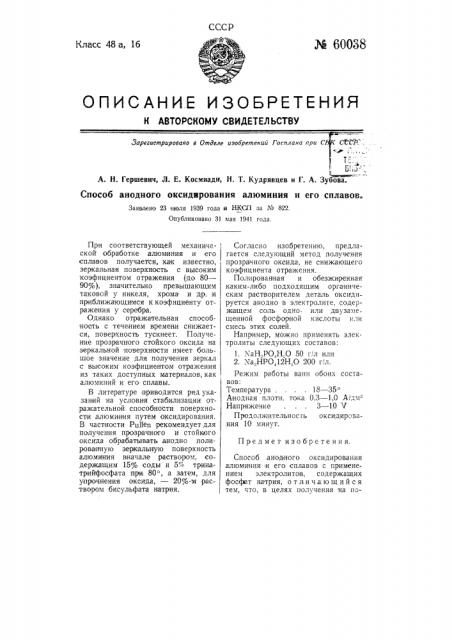

Класс 48 а, 1б

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛ ЬСТВУ L,)o ., А. Н. Гершевич, Л. Е. Космиади, Н. Т. Кудрявцев и Г. А. Зубова.

Способ анодного оксидирования алюминия и его сплавов.

Заявлено 23 июля 1939 года 8 НКСП за ЛЪ 822.

Опубликовано 31 мая 1941 года.

Предмет изобретения.

Способ анодного оксидирования алюминия и его сплавов с применением электролитов, содержащих фосфит натрия, отличающийся тем, что, в целях получения на поПри соответствующей механической обработке алюминия и его сплавов получается, как известно, зеркальная поверхность с высоким коэфициентом отражения (до 80—

90%), значительно превышающим таковой у никеля, хрома и др. и приближающимся к коэфициенту отражения у серебра.

Однако отражательная способность с течением времени снижается, поверхность тускнеет. Получение прозрачного стойкого оксида на зеркальной поверхности имеет большое значение для получения зеркал с высоким коэфициентом отражения из таких доступных материалов, как алюминий и его сплавы.

В литературе приводится ряд указаний на условия стабилизации огражательной способности поверхности алюминия путем оксидирования.

В частности Pullen рекомендует для получения прозрачного и стойкого оксида обрабатывать анодно полированную зеркальную поверхность алюминия вначале Раствором, содержащим 15% соды и 5 тринатрийфосфата при 80, а затем, для упрочнения оксида, — 20 o-м pac- твором бисульфата натрия. |

Согласно изобретению, предлагается следующий метод получения прозрачного оксида, не снижающего коэфициента отражения, Полированная и обезжиренная каким-либо подходящим органическим растворителем деталь оксидируется анодно в электролите, содержащем соль одно- или двузамещенной фосфорной кислоты или смесь этих солей.

Например, можно применять электролиты следующих составов:

1. ХаН РО„Н О 50 г/л или

2. ХаНРО,12НО 200 г/л.

Режим раооты ванн обоих составов:

Температура.... 18 — 35

Анодная плоти. тока 0,3 — 1,0 А/дм-

Напряженке ... 3 — 10 V

Продолжительность оксидирования 10 минут.

60038

Оти, редиктоо П. В. Никитин

Тин. <сСов. иеч.». М 71281, Зак, Ко 4047 — 700

Цена 35 кон.

Госплзннздат лированном алюминии и его сплавах стойкой и прозрачной оксидной пленки, ано дную обработку произ- I водят в электролитах,,содержащих одно- и двузамещенные соли фосфорной кислоты, при температуре

18 — 35, анодной плотности 0,3—

1,0 А/дм- и напряжении 3 — 10 вольт.
