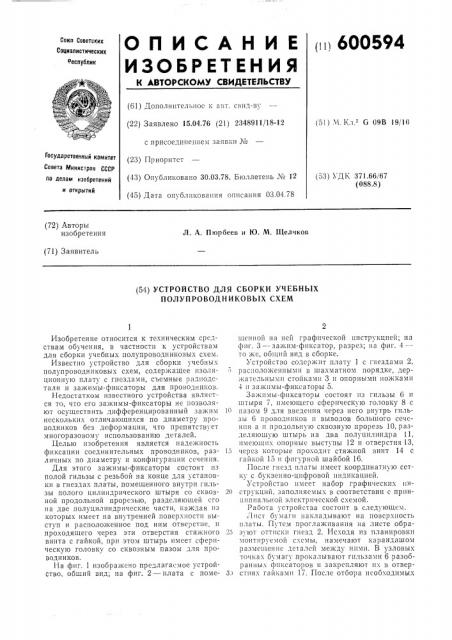

(III 600594

О П И С А Н И Е

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 15.04.76 (21) 2348911/18-12 (51) I4. Кл G 09В 19/10 с присоединением заявки Ме

Государственный комитет

Совета Министров СССР (23) Приоритет (43) Опубликовано 30.03.78. Бюллетень Ло 12 (45) Дата опубликования описания 03.04.78 (53) УДК 371.66/67 (088.8) ло делам изобретений и открытий (72) Авторы изобретения

Л. А. Пюрбеев и Ю. М. Щелчков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СБОРКИ УЧЕБНЫХ

ПОЛУПРОВОДНИКОВЫХ СХЕМ

Изобретение относится к техническим средствам обучения, в частности к устройствам для сборки учебных полупроводниковых схем.

Известно устройство для сборки учебных полупроводниковых схем, содержащее изоляционную плату с гнездами, съемные радиодетали и зажимы-фиксаторы для проводников.

Недостатком известного устройства является то, что его зажимы-фиксаторы не позволяют осуществить дифференцированный зажим нескольких отличающихся по диаметру проводников без деформации, что препятствует многоразовому использованию деталей.

Целью изобретения является надежность фиксации соединительных проводников, различных по диаметру и конфигурации сечения.

Для этого зажимы-фиксаторы состоят из полой гильзы с резьбой на конце для установки в гнездах платы, помещенного внутри гильзы полого цилиндрического штыря со сквозной продольной прорезью, разделяющей сго на две полуцилиндрические части, каждая из которых имеет на внутренней поверхности BbIступ и расположенное под ним отверстие, и проходящего через эти отверстия стяжного винта с гайкой, при этом штырь имеет сферическую головку со сквозным пазом для проводников, На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — плата с поме1цснной»а ней графической инструкцнеи; на фиг. 3 — зажим-фиксатор, разрез; на фиг. 4— то же, общий вид в сборке.

Устройство содержит плату 1 с гнездами 2, :> расположенными в шахматном порядке, держатсльнымп стойкамп 3 и опорными ножками

4 и зажимы-фиксаторы 5.

Зажимы-фиксаторы состоят пз гильзы 6 и штыря 7, имеющего сферическую головку 8 с

lII пазом 9 для введения через него внутрь гильзы 6 проводников и выводов большого сечсHIIÿ а и продольную сквозную прорезь 10, разделяющую штырь на два полуцилиндра 11, имеющих опорные выступы 12 и отверстия 13, 15 через которые проходит стяжной винт 14 с гайкой 15 и фигурной шайбой 16.

После гнезд платы имеет координатную сетку с буквенно-цифровой индикацией, Устройство имеет набор графических ин20 струкцнй, заполняемых в соответствии с принципиальной электрической схемой.

Работа устройства состоит в следу1ощем.

Лист бумаги накладывают íà поверхность платы. Путем проглаживания на листе обра25 зуют оттиски гнезд 2. Исходя из планировки монтируемой схемы, намечают карандашом размещение деталей между ними, В узловых точках бумагу. прокалывают гильзами 6 разобранных фиксаторов и закрепляют их в отверЗз стпях гайками 17. После отбора нсобходимых

600594 (i

/ о с о о о о с о о о o i 1 о о о o o о о о о о

Е о, @ о;„- @ -,с о о о с о о о о с о о о о о о о о î o o о о

-2 о о o «-т о о о о о о о о о о о о о о о о о о о о о о о о (o o o 1 о о о о о о о о о о

7 деталей и выводов проводников производят пх зарядку в фиксаторы, причем выводы с большим сечением а вставляются через головки штыря 7 в его внутреннюю полость. Наиболее тонкие выводы b вставляются в зазор между внутренней стенкой гильзы 6 и наружной цилиндрической поверхность!о половинок 11 разрезного штыря. Выводы с среднего по размеру сечения, не поместившиеся в проеме головки, вставляются в промежуток между коническим входом гильзы и боковой поверхности шаровой головки.

Приведение деталей в контакт производят нажатием пальцем на головку штыря свсрху вниз, после чего путем затягивания стяжного винта 14 производят деформирование половинок штыря и заклинивание его внутри гильзы 6. Навешивание деталей под платой осуществляется на узловые пли свободные гильзы.

В случае неизбежного припаивания деталей, необходимого при монтировании под флансц

I 11Л ЬЗ Ы 6 ф11кс с! 1 Ор а, 13130;!II Ò(. я,(OII 0:1 1111Т(;I l>I I 0 пршгас Ilfblll лепесток 18.

Прп разборке схемы следует впачалс устра1п1ть натяг, создаваемый в зазоре между стенками гильзы с половинками штыря гайкой 15, путем поворота стяжного винта 14 против часовой стрелки. При этом штырь примет цилиндрическую форму и выводы радиодеталей и проводники извлекаются из зазоров и проема разрезного штыря.

Как показала экспериментальная проверка, при зажатии деталей в контактно-сборочных узлах образуются надежные электрические контакты между элементами схем.

Данное устройство позволяет быстро выполнить сборку, телемонтаж функционально-за13ершенных схем действу1ощих радиоаппаратуры .на полупроводниках: генераторов, усилителей, радиоприемников, выпрямителей и т. д.

Формула изобретения

Устройство для сборки учебных полупроводHIIKoBbIx схем, содержащее изоляционную плату с гнездами, съемные радиодетали и зажимы-фиксаторы для проводников, о т л и ч а ющ е е с я тем, что, с целью надежности фикса20 ции соединительных проводников, различных по диаметру и конфигурации сечения, зажимы-фиксаторы состоят из полой гильзы с рез!— бой на конце для установки в гнездах платы, помещенного внутри гильзы полого цилиндри2:> 10cKol штыря со сквозной продольной прорезью, разделяющей его на две полуцилиндрические части, каждая из которых имеет на внутренней поверхности выступ и расположенное под ним отверстие, и проходящего через

30 эти отверстия стяжного винта с гайкой, при этом штырь имеет сферическую головку со сквозным пазом для проводников.
