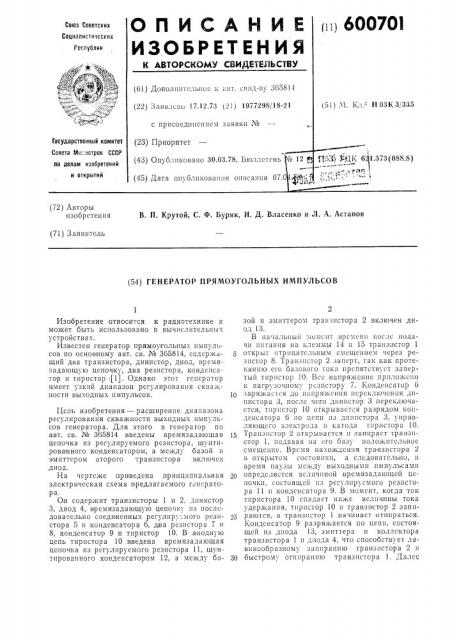

ц 600701

ОПИСАНИ

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Союз Советских

Социалистических

Республик (61) Дополшпсльпос и акт. свид-ву 365814 (22) 3 аявлсио 17.12.73 121) 1977298/18-21 с присоединением заявки №! ) М. Кл,- Н 03 К 3, 335

Совета Мн::.ктров СССР ло делам изобретений и открытий

3) 3: К 6S1.373(088.8) ... " -, .700 (43) Опубликовано 30.03.78. Бюллетень (45) Дата опубликования описания 07.0 (72) Авторы изобретения

В. П. Крутой, С. Ф. Буряк, И. Д. Власенко и Л. А. Астапов (71) Заявитель (54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ

Государственный комитет (23) Приоритет

Изобретение относится к радиотехнике и может быть использовано в вычислительных устройствах.

Известен генератор прямоугольных импульсов по ocHOBHOAfy авт. св. № 365814, содсржащий два транзистора, динистор, диод, времязадающую цепочку, два резистора, конденсатор и тиристор (11. Однако этот генератор имеет узкий диапазон регулирования скважности выходных импульсов.

Цель изобретения — расширение диапазона регулирования скважности выходных импу Ibсов генератора. Для этого в генератор по авт. св. № 365814 введены времязадающая цепочка из регулируемого резистора, шунтированного конденсатором, а между базой и эмиттером второго транзистора включен диод.

На чертеже приведена принципиальная электрическая схема предлагаемого генератора.

Он содержит транзисторы 1 и 2, динистор

3, диод 4, времязадающую цепочку из последовательно соединенных регулиру.мого рсзистора 5 и конденсатора 6, д ва резистора 7 и

8, конденсатор 9 и тиристор 10. В анодную цепь тиристора 10 введена времязадающая цепочка из регулируемого резистора 11, шунтированного конденсатором 12, а между базой и эмиттером транзистора 2 включен диод 13.

В иачальиыи момент времени после подачи питания на клеммы 14 и 15 транзистор 1

5 открыт отрицательным смещением через резистор 8. Транзистор 2 запсрт, так как протеканшо его базового тока препятствует запертый тиристор 10. Все напряжение приложено к нагрузочнoмh резистору 7. Конденсатор 6 заряжается до напряжения переключения динистора 3, после чего динистор 3 переключается, тиристор 10 открывается разрядом ко»дснсатора 6 по цепи из динистора 3, управляющего электрода Il катода тпристора 10.

15 Транзистор 2 открывается и запирает транзистор 1, подавая на его базу положительное смещение. Время нахождения транзистора 2 в открытом состоянии, а следовательно, и время паузы между выходными импульсами определяется величиной времязадающей цепочки, состоящей из регулируемого резистора 11 и конденсатора 9. В момент, когда ток тиристора 10 спадает ниже величины тока удержания, тиристор 10 и транзистор 2 запи25 раются, а транзистор 1 начинает отпираться.

Конденсатор 9 разряжается по цепи. состоящей из диода 13, эмиттера и коллектора транзистора 1 п диода 4, что способствует лавинообразному запираншо транзистора 2 и

ЗО быстрому отпиранию транзистора 1. Далее

600701

Составитель Ю. Еркин

Техред Н. Рыбкина

Редактор Н. Громов

1(орректоры: Е. Хмелева и О. Тюрина

Заказ 355/4

Изд. № 321 Тираж 1080

НПО Государственного комптста Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2 процессы повторяются, Резистором 5 можно регулировать ширину выходного импульса, а резистором 11 — время паузы между выходными импульсами.

Формула изоб ретения

Генератор прямоугольньгх импульсов по авт. св. № 365814, отл ича ющийся тем, гго, с целью расширения диапазона скважности выходнык импульсов, в анод|ную цепь тиристора введена врсмязадающая цепочка, состоящая из регу гиpуcмorn резистора. шунтированного конденсатором, а между базой и эмиттсром второго транизстора включен

5 диод.

Источники информации. принятые во внимание при экспертизе

10 1. Лвторское свидетельство СССР ¹ 365814, кл. Н 03К 3/335, 1973.
