Широтно-импульсный модулятор

Широтно-импульсный модулятор

Иллюстрации

Показать все

Реферат



яО ОО знай

-7егт ви г-,о тахн! .ч -е""". — АЯФм- е (1!! 6007I4

СПИ

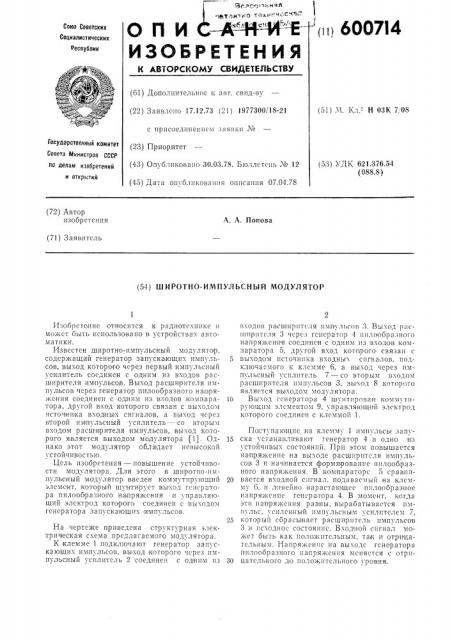

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено 17.12.73 (21) 1977300/18-21 (51) Ч. Кл. - Н ОЗК 7, 08 с присосд!!ненисн! заявки ¹

Государственный комитет

Совета Министров СССР (23) Приоритет (43) Опуб»II

А. А. Попова (7i) Заявитель (54) ШИРОТНО-ИМПУЛЬСНЪ|Й МОДУЛЯТОР

Изобрстоние относится к радиотехнике и может быть использовано в устрой!ствах автоматики.

Известен широтно-импульсный модулятор, содержащий генератор запускающих импульсов, выход которого через первый импульсный усилитель соединен с одним из входов расширителя импульсов. Выход расширителя импульсов через генератор пилообразного напряжения соединен с одним из входов,компаратора, другой вход которого связан с выходом источника вход!ных сигналов, а выход через второй импульсный усилитель — со вторым входом расширителя импульсов, выход которого является выходом модулятора (1). Однако этот модулятор обладает невысокой устойчивостью.

Цель изобрстения — повышение устойчивости моду лятода. Д.7я этОГО В широтнО-импульсный модулятор введен коммутирующий э !ex!et!7, который шунтируст выход генератора пилообразного напряжения и управляющий электрод которого. соединен с выходом гснсратора запуска!Ощих и!мпульсов.

На чертеже приведена структурная электрическая схема предлагаемого модулятора.

К клемме 1 подключают генератор запускающих импульсов, выход которого через импульсный усилитель 2 соединен с одним из входов расширителя импульсов 3. Выход расширителя 3 через генератор 4 иилообразното напряжения соединен с одним из входов компаратора 5, другой вход которого связан с

5 выходом источника входных сигналов, по7ключаемого к клемме 6, а выход через импульсный усилитель 7 — со вторым входом расширителя импульсов 3, вь!ход 8 которого является выходом модулятора.

10 Выход генератора 4 шунтирован коммутиру!Ощим элементом 9, управляющий электрод которого соединен с клc ìмой 1.

Поступающие на клемму 1 импульсы запу15 ска устанавливают генератор 4 в одно из устойчивых состояний. При этом повышастся напряжение на выходе расширителя импульсов 3 и на и!настся формирование пилообразного напряжения. В .компараторс 5 сравни20 вастся входной сигнал, подаваемый на клемму 6, и линейно нарастающсс,пилообразное напряжение генератора 4. В момснт, когда эти напряжения равны, вырабатывается импульс, усиленный импульсным усилителем 7, 25 который сбрасывает расширитель импульсов

3 в исходнос состояние. Вхо7!г!Ой сигнал может Оыть ка1. Полоокитслы1ых1, та к и Оц>!Рцатсльным. На!7ряженис на выходе генератора пилообразного напряжения мснястся с отриЗО цатсл!.ного до положительного уровня.

600714

Формула изоб ретения

Составитель Ю. Еркин

Техред Н. Рыбкина Корректоры: T. Добровольская и Л. Брахнина

Редактор Н. Громов

Заказ 355/15 Изд. № 321 Тираж 1080

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2

Широтно-импульсный модулятор, содержащий генератор запускающих импульсов, выход которого через первый импульсный усилитель ооединен с о дним из входов расширителя имлульсов, вьгход которого через генератор пилообразного напряжения соединен с одним из входов ком паратора,, другой вход которого соединен с выходом источ ника Входных сигналов, а выход через второй импульсный усилитель — со вторым входом расширителя импульсов, выход к ото рого является выходоьм модулятора, отл и ч а ю шийся тем, что, с целью повышения устойчивости модулятора, в него введен коммутирующий элемент, который III) нтирует выход генератора пилообразного напряжения и уп равляю5 щий электрод которого соединен с выходом генератора запускающиv импульсов.

Источники информации, принятые во внимание при экспертизе

1. Тимошенко A. М. и др. Расчет и проек тирование импульсных устройств на транзисторах. «Советское радио», М., 1964, с. Зб8—

379.
