Каркас отражателя зеркальнойантенны

Каркас отражателя зеркальнойантенны

Иллюстрации

Показать все

Реферат



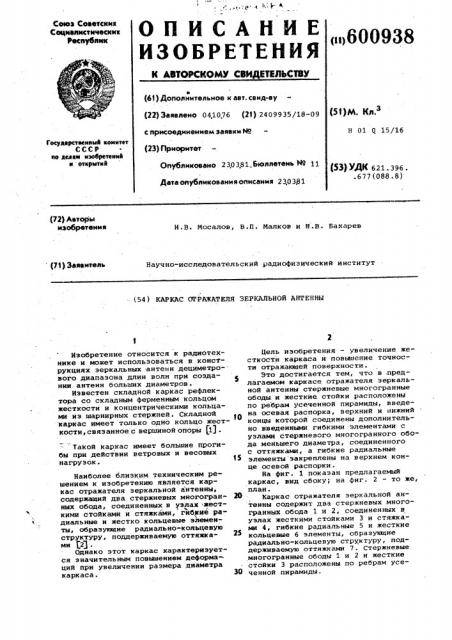

ОПИСАНИE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ а (61) Дополнительное к авт. санд-ву

Сеюз Соаетскнд

Соцналнстнческнк

Реслублнк

{ii>600938 S>)W g,3 (22) Заявлено 04,1076 (23) 2409935/18-09 с присоединением заявки М (23) Приоритет

Н 01 Q 15/16

ГесудаРстееннмй комитет

СССР

llo делам изобретеимя я открытий

Ойубликовано 2303,81.бюллетень ИЯ 11

Дата опубликования описания 2 ЗОВ 1 (53) УДК 621. 396. .677(088.8) (72) Авторы изобретения

И.В. Мосалов, Б.П. Малков и Н.В. Бахарев

Научно-исследовательский радиофизический институт (71) Заявитель (54 ) КАРКАС ОТРАЖАТЕЛЯ ЗЕРКАЛЬНОЙ АНТЕННЫ

Изобретение относится к радиотехнике и может использоваться в конструкциях зеркальных антенн дециметре-: вого диапазона длин волн при создании антенн больших диаметров.

Известен складной каркас рефлектора со складным ферменным кольцом жесткости и концентрическими кольцами из шарнирных стержней. Складной 1О каркас имеет только одно кольцо жесткости, связанное с вершиной опоры )1) .

Такой каркас имеет большие прогибы при действии ветровых и весовых нагрузок. 35

Наиболее близким техническим решением к изобретению является каркас отражателя зеркальной антенны, содержащий два стержневых многогран- 26 ных обода, соединенных в узлах жесткими стойками и стяжками, гибкие радиальные и жестко кольцевые элементы, образующие радиально-кольцевую структуру, поддерживаемую оттяжками 2) .

Однако этот каркас характеризуется значительным повышением деформа ций при увеличении размера диаметра каркаса. ЗО

Цель изобретения — увеличение жесткости каркаса н повьиаение точности отражающей поверхности.

Это достигается тем, что в предлагаемом каркасе отражателя зеркальной антенны стержневые многогранные ободы и жесткие стойки расположены по ребрам усеченной пирамиды, введена осевая распорка, верхний н нижний концы которой соединены дополнительно введенными гибкими элементами с узлами стержневого многогранного обода меньшего диаметра, соединенного с оттяжками, а гибкие радиальные элементы закреплены на верхнем конце осевой распорки.

На фиг. 1 показан предлагаемый каркас, вид сбоку, на фиг. 2 — то же, план.

Каркас отражателя зеркальной антенны содержит два стержневых многогранных обода 1 и 2, соединенных в узлах жесткими стойками 3 и стяжка.ми 4, гибкие радиальные 5 и жесткие кольцевые 6 элементы, образующие радиально-кольцевую структуру, поддерживаемую оттяжками 7. Стержневые многогранные ободы 1 и 2 и жесткие стойки 3 расположены по ребрам усеченной пирамиды.

600938

Кроме того, каркас имеет осевую распорку 8, верхний и нижний концы которой соединены дополнительно введенными гибкими элементами 9 и 10 с узлами стержневого многогранного обода 2 меньшего диаметра, соединенного с оттяжками 7, а гибкие радиальные элементы 5 закреплены на верхнем конце осевой распорки 8, шарниры

11, жесткие стержни 12 и 13, цент ральную часть 14, узлы 15, соединенные с оттяжками 7 соответствующими шарнирами 11.

Дополнительно введенные гибкие элементы 9, 10 стержневого многогранного обода 2 меньшего диаметра, соединенные осевой распоркой 8 увеличи- 15 вают жесткость каркаса и его центральной части. Расходящиеся от его узлов пучки оттяжек 7 и гибких радиальных элементов 5 стержневого многогранного обода 1 образуют более gg жесткие вантовые фермы с восходящими вантами. Расположение стержневого многогранного обода 1 и жестких стоек 3 ппб ребрам усеченной пирамиды, имеющей в меньшем основании стержневой многогранный обод 2 меньшего диаметра, создает четырехпролетную,трехопорную конструкцию каркаса повышенной жесткости.

Наличие сходящихся к стержневому многогранному ободу 2 меньшего диаметра оттяжек 7 и соединение гибких радиальных элементов 5 концентрически расположенными жесткими кольцевыми элементами 6 увеличивает жесткость радиально-кольцевой структуры каркаса. Натянутая на радиально-кольцевую структуру отражающая металллическая сетка или любой отражающий эластичный материал легко монтируется и работает в каждой отдельной ячейке структу-4О ры, как плоская, предварительно напряженная мембрана, имеет меньшие прогибы и вибрацию и не дает хлопков отражающей сетки при изменении ветровой нагрузки.

Таким образом, предлагаемый каркас отражателя зеркальиой антенны при использовании.его в конструкциях крупных радиотелескопов дает большой экономический эффект, связанный с уменьшением веса опорно-поворотных устройств зеркальных антенн со снижением мощности приводов и затрат на изготовление и монтаж всех металлоконструкций.

Формула изобретения

Каркас отражателя зеркальной антенны, содержащий два стержневых многогранных обода, соединенных в узлах жесткими стойками и стяжками, гибкие радиальные и жесткие кольцевые элементы, образующие радиально-кольцевую структуру, поддерживаемую оттяжками, отличающийся тем, что, с целью увеличения жесткости каркаса и повышения точности отражающей поверхности, стержневые многогранные ободы и жесткие стойки расположены по ребрам усеченной пирамиды, введена осевая распорка, верхний и нижний концы которой соединены дополнительно введенными гибкими элементами с узлами стержневого многогранного обода меньшего диаметра, соединенного с оттяжками, а гибкие радиальные элементы закреплены на верхнем конце осевой распорки.

Источники информации, .принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 4957 35, кл. Н 01 Q 15/16, 1974.

2. Авторское свидетельство СССР

Р 402970, кл. Н 01 Q 1/12, 1971.
