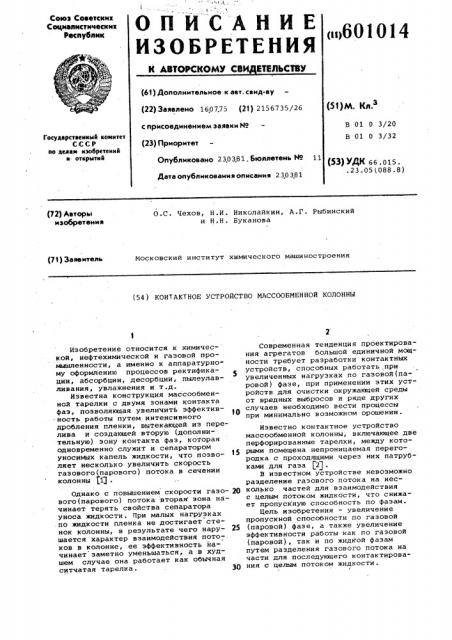

".(.(ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОУСКОМУ СВ ЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (ii)601014 (61) Дополнительное к авт, саид-ву (22) Заявлено 160775 (21) 2156735/26 с присоединением заявки Йо (23) Приоритет (511М. К„.з

В 01 0 3/20

В 01 0 3/32

Государственный коиитет

С.СС P яо дмаи изобретений н" открытий

Опубликовано 2303.81. Бюллетень Н9 11

Дата опубликования описания 230381 (53) УДК 66.015. .23.05(088.8) О.С. Чехов, Н.И. Николайкин, А.Г. Рыбинский и Н.Н. Буканова (72) Авторы изобретения (71) Заявитель

Московский институт химического машиностроения (54 ) КОНТАКТНОЕ УСТРОЙСТВО МАССООБМЕН НОЙ КОЛОННЫ

Изобретение относится к химической, нефтехимической и газовой промышленности, а именно к аппаратурному оформлению процессов ректификации, абсорбции, десорбции, пылеулавливания, увлажнения и т.д.

Известна конструкция массообменной тарелки с двумя зонами контакта фаэ, позволяющая увеличить эффектив-ность работы путем интенсивного дробления пленки, вытекающей из перелива и создающей вторую (дополнительную) зону контакта фаз, которая одновременно служит и сепаратором уносимых капель жидкости, что позволяет несколько увеличить скорость газового(парового) потока в сечении колонны (1J .

Однако с повышением скорости газо- 20 вого(парового) потока вторая зона начинает терять свойства сепаратора уноса жидкости. При малых нагрузках .по жидкости пленка не достигает стенок колонны, в результате чего нару- 25 шается характер взаимодействия потоков в колонне, ее эффективность йачинает заметно уменьшаться, а в худшем случае она работает как обычная ситчатая тарелка. 30

Современная тенденция проектирования агрегатов большой единичной мощности требует разработки контактных устройств, способных работать при увеличенных нагрузках по газовой(паровой) фазе, при применении этих устройств для очистки окружающей среды от вредных выбросов и ряде других случаев необходимо вести процессы при минимально возможном орошении.

Известно контактное устройство массообменной колонны, включающее две перфорированные тарелки, между которыми помещена непроницаемая перегородка с проходящими через них патрубками для газа (2) .

В известном устройстве невозможно разделение газового потока на несколько частей для взаимодействия с целым потоком жидкости, что снижает пропускную способность по фазам.

Цель изобретения — увеличение пропускной способности по газовой (паровой} фазе, а также увеличение эффективности работы как по газовой (паровой), так и по жидкой фазам путем разделения газового потока на части для последующего контактирования с целым потоком жидкости .

601014

Это достигается тем, что патрубки снабжены внутренней перегородкой, которая герметично перекрывает поперечное сечение и образует два отсекаверхний и нижний, причем в стенке патрубков выполнены отверстия, соединяющие пространство между непроницаемой перегородкой и верхним основанием тарелки с нижним отсеком и пространство между непроницаемой перего1родкой и нижним основанием с верхним отсеком.

На чертеже показано контактное устройство массообменной колонны.

Контактное устройство массообменной колонны состоит из двух тарелок

1, в качестве которых могут быть использованы любые известные тарелки: ситчатые, колпачковые, клапанные, чешуйчатые, с кольцевым и спиральным движением жидкости. Между тарелками находится непроницае- 20 мая перегородка 2, которая может быть расположена горизонтально, под углом или ступенчато. Тарелки соединены между собой патрубком 3, который разделен внутри герметичной перегородкой 4.

Колонна работает следующим образом.

Жидкость, поступающая на тарелку через сливной карман верхнего контактного устройства, взаимодействует с частью газового(парового) потока по схеме, характерной для выбранного контактного устройства, и после этого стекает на следующее основание через сливной карман данного контактного устройства.

Газовый(паровой) поток, поступающий в устройство, разделяется на ряд равноценных потоков, число которых соответствует числу патрубков. З,ус- 40 тановленных в пределах одной тарелки.

Каждая часть газового(парового) потока проходит через одну из тарелок, где взаимодействует с целым потоком жидкости, и по переточным 45 каналам, образованным патрубком 3 и герметичной перегородкой 4. Проходя по переточным каналам, каждая часть газового(парового) потока минует . зоны контактирования других частей 5р газового (парового) потока.

Свободное сечение переточных патрубков (каналов) выбирается таким, чтобы гидравлическое сопротивление, \ оказываемое конструкцией каждого из частей газового (парового) потока в пределах одной тарелки было одинаковым. Кроме того, общий газовый(паровой) поток разделяется на равные части, благодаря чему достигается равноценное контактирование. Описанный ход взаимодействующих потоков повторяется в каждом последующем контактном устройстве.

Таким образом, в колонне скорость газового (парового) потока увеличивается в несколько раэ за счет того, что в переточных патрубках (каналах) достигается во много раэ большая скорость, чем в контактных зонах. Это позволяет значительно уменьшить диаметры создаваемых аппаратов, увеличить соотношение жидкость/гаэ, что особенно важно при работе на малых нагрузках по жидкости, а также значительно повысить эффективность массообменных устройств как по газовой (паровой), так и по жидкой фазам.

Формула изобретения

Контактное устройство массообменной колонны, включающее две перфорированные тарелки, между которыми помещена непроницаемая перегородка с проходящими через них патрубками, о т л и ч а ю щ е е с я тем, что, с целью увеличения пропускйой способности путем разделения газового потока на части для последующего контактирования с целым потоком жидкости, патрубки снабжены внутренней перегородкой, которая герметично перекрывает их.поперечное сечение и образует два отсека — верхний и нижний, в стенке патрубка выполнены отверстия, соединяющие пространство между непроницаемой перегородкой и верхней тарелкой с нижним от= секом и пространство между непроницаемой перегородкой и нижней тарелкой с верхним отсеком.

Источники информации, принятые во внимание при экспертизе

1. йвторское свидетельство СССР

Р 194764, кл. В 01 0 3/20, 1967.

2. Патент ФРГ Р 1064476, кл. 12а5, 1960.
