Способ выглаживания поверхностей деталей торовым инструментом

Способ выглаживания поверхностей деталей торовым инструментом

Иллюстрации

Показать все

Реферат

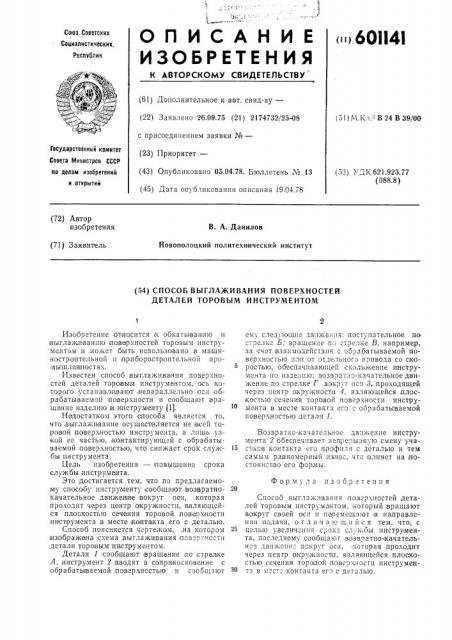

ОП ИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ! 16ОИ4!

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.09.75 (2! ) 2174732/25-08 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.04.78. Бюллетень ¹ 13 (45) Дата опубликования описания 19.04.78 (51 } М. Кл.- В 24 В 39/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53} с! V, 621 923 77 (088.8) (72) Автор изобретения

В. А. Данилов

Новополоцкий политехнический институт (71) Заявитель (54) СПОСОБ ВЫГЛАЖИВАНИЯ ПОВЕРХНОСТЕЙ

ДЕТАЛЕЙ ТОРОВЫМ ИНСТРУМЕНТОМ

Изобретение относится к обкатыванию и выглажи!вани!о поверхностей торовым инструментом и ло кет быть использовано в машиностроительной и пр!иборостроптельно!! пром 6! ш л ен!н Ос т я х. 5

Известен способ выглаживанпя поверхностей деталей торовым инструментом, ось которого устанавливают, непараллельно осН обрабатываемоп поверхности и сообщают вращение изделию н инструменту fl).

Недостатком этого способа является то, что,выглаживание осущгст1вляется не всей торавой поверхностью инструмента, а лишь узкой ее частью, ко!нтактирующей с обрабатываемой поверхностью, что снижает срок служ- }5 бы инструмента.

Цель изобретения — повышение срока службы инструмента.

Это достигается тем, что по предлагаемому способу инструменту, сообщают возвратно- 2О качательное движение .вокруг оои, которая проходит через центр Окружности, яв IEIIGIIJOIIся .плоскостью сечения торовой,поверхности инст1румента в месте контакта его с деталью.

Способ поясняется чертежом,,на котором изображена схема .выглажи вания IIO33!.. HooòE! детали торавым инструментом.

Детали 1 сообщают вращение,по,стрелке

Л, инструмент 2,вводят в соприкосновение с обрабатываемой поверхностью и сообщают ез!у с.1ед KIEIHe дв:акен,!я: посту пательнОе по стрелке Б; вращение по стрелке В, например, за счет вза1!з!Одейстзия с обрабатываемой поверхностью 1!лп от отдельнсго привода со скоростью, обеспечивающей скольжение инструмента по изделию; возвратно-качательное движение по стрелке 1 вокруг оси 8, проходящей через центр окружности 4, язляющейся плоскостью сечения торовой поверхности инструмента в месте контакта его с оорабатываемой поверхностью детали 1.

Возвратно.качательное дв:!жение инструмента 2 обеспечггвает H=IIipe ызную смену участков ко!нтакта его профиля с деталью и тем самым равномерный износ, что влияет на постоянство его формы.

Формула изобретения

Спосоо выглажпвання ПОзархностей деталей торовым инструментом, !который вращают вокруг своей оси и перемеща!от в направлении подачи, отлич а ю щи йся тем, что, с целью увелич HIIF. сро!ка сл",н!Оы HH cTp) ìoíта, последнему сообщают возвратно-,качательно движснн:- 3онруг оси, которая проходит через центр о кружностп, я зляющейся плоскостью сечения торозой,поверхности инструмента в мест= контакта его с деталью.

Составитель Л. Карелина

Техред Л. Гладкова

Корректор И. Симкина

Редактор и. Бродская

Заказ 177/330 Изд. ¹ 132 Тираж 1075

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7Ê-35, Раушская наб., д. 4/5

Подписное

Ткп. Харьк. фил. пред. «Патент»

И стснчник информаиии, принятый Bo вни.мание при экспертизе.

1. Неумонн А. И. «Hccледование остаточнык напряисений при накатывании роликами с торовыми поверхностями», Труды Николаевского кораблестроительного инстит. та, 1971, вып. 43, часть 1,,с. 40 — 41.
