Способ и установка для изготовления легких заполнителей из шлаковых расплавов

Способ и установка для изготовления легких заполнителей из шлаковых расплавов

Иллюстрации

Показать все

Реферат



®е ю1 те1 > Г g

О и Й-1в - и-и е

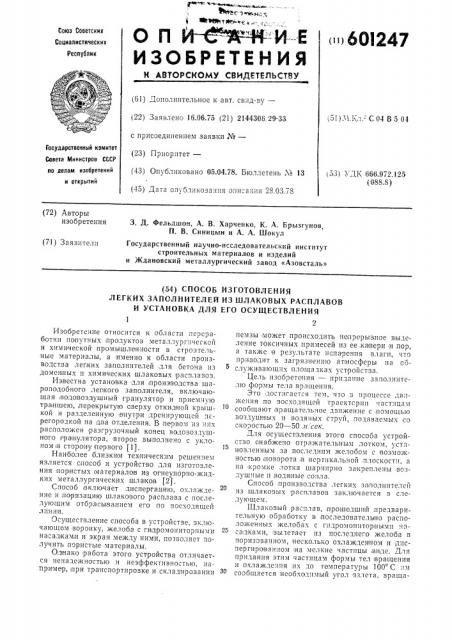

ИЗОбРЕТЕН ИЯ

< > 60I247

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свпд-ву— (22) Заявлено 16.06.75 (2!) 2144306 29-33 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.04.78. Бюллетень ¹ 13 (5I ).Л1.Кл. - С 04 В 5 04

Государственный комитет

Совета Министров СССР (53) УДК 666.972.1 5 (088.8) по делам изобретений и открытий (45) Дата опубликования опи анпя 28.03.78 (72) Авторы изобретения

3. Д. Фельдшон, А. В. Харченко, К. А. Брызгунов, П. В. Синицын и A. А. Шокул (7!) Заявители

Государственный научно-исследовательский институт строительных материалов и изделий и Ждановский металлургический завод «Азовсталь»

ИЗГОТОВЛЕНИЯ

ИЗ ШЛАКОВЫХ РАСПЛАВОВ

ЕГО ОСУЩЕСТВЛЕНИЯ

Изобретение относится к области переработки попутных пролуктоз мета1лургпческой и химической промышленности в строительные материалы, а:именно к области произволства легких заполнителей для бетона из доменных и химических шлаковых расплавоз.

Известна установка лля lIlðîèýâîäñòâà шароподобного легкого заполнителя, включающая воловоздушный гранулятор и приемную траншею,,перекрытую сверху откидной крышкой и разделенную внутри дренируюгцей лсрегоролкой на лва отделения. В первом из нпх расположен разгрузочный конец волозозлушного гранулятора, второе выполнено с уклоном в сторону первого (1).

Наиболее близким техническим решением является способ и устройство для изготозления пористых |материалов из огнеупорчо-жилких металлургических шла ков (2).

Способ включает лиспертацию, охляжление и поризацию шлакового расплава с послелующим отбрасыванием его по восходящей

ЛиHHH.

Осуществление способа в устройстве, включающем воронку, желоба с ги дромониторными насалками и экран межлу ними, позволяет получить пористые материалы.

Огвнако работа этого устройства отличается ненадежностью и неэффективностью, например, ври транспортировке и склалирозании (54) СПОСОБ

ЛЕГКИХ ЗАПОЛНИТЕЛЕЙ

И УСТАНОВКА ДЛЯ

1 пемзы может .происхолить непрерывное вылеление токсичных примесей из ее,ка верн и пор, а также в результате испарения влаги, что привалит к загрязнению атмосферы на оослуживающ|х плогцалках устройства.

Цель изобретения — прпланпе заполнителю формы тела вращения.

Это достигается тем, что з процессе дв:.tжения по восхолящей трясктсрпп частицам сообщают вращательное лзижение с помощью возлуш ных и водяных струй, полаваемых со с êо р ос ть ю 20 — 50 н се к.

Для осуществления этого способа устройство снабжено отражательным лотком, установленным за последним желобом с возможностью поворота в вертикальной нlocKocTI>, а на кромке лотка шарнирно закреплены возлушные и.воляные сопла.

Способ,произ золства легких занолнителей из шлаковых расплавов заключается в слелу.ощем. !

Длакозый расплав, прошедший,прелварительную обработку в послеловательно располо кенных желобах с гплромонпторнымп нясалками, зы,тетает пз послелнего желоба в поризованном, несколько охлажденном и дпспергированном на мелкие частицы виде. Для придания этим частицам формы тел вращения и охлаждения»х ло томпературы 100 С:.nt сообщается необхолпмый угол взлета, вряща601247 тельное движение воздействием воздушных и водяных струй, обес печивается оптимальное время по7ета и,степень насыщения капельками воды среди полета.

В зависимости от исходной температуры шлакового расплава и степени его охлаждения в последовательно расположенных желобах выбирается время полета ча тиц, определяемое длиной навесной траектории полета.

Изменением угла наклона восходящей ветви 10 этой траектории от 15 до 75 и начальной скорости частиц от 20 до 50 л, сек достигается различная длина траектории и время полета чаc Tèö. Степень насыщения .капельками воды среди полета регулируется изменением расхода воды из водяных со пел,в пределах от атмосферной в7ажности,до 100% со .взвешенными в .воздухе капельками воды.

На фиг, 1 изображена установка, необходимая,для осуществления предлагаемого способа, вид спереди; на фиг. 2 — то же, вид сверху; на фиг. 3 — вид А фиг. 1.

Установка для производства легких заполнителей из шлаковых расплавов состоит из воронки 1, верхнего желоба 2 с экраном 8 и нижнего желоба 4. На желобах 2 и 4 смонтированы гидромониторные насадки 5. К подине нижнего желоба 4,посредством шарнира

6 подвешен отражающий лоток 7. Лоток 7 посредством шарн ира 8 несет воздушные сопла 9 и водяные сопла 10.

Под нижней кромкой отражающего;7отка

7 pBCiIO 70?KQH CK 7H3 11.

Шлаковый расплав из печи или из прибора тра нспорта сливается через воронку 1 в 35 желоб 2. Струями воды из гидромониторной насадки 5 шлаковый расплав диспергируется, охлаждается, поризуется, разгоняется и набрасывается IHB экран ?. С экрана шлаковый расплав стекает,в желоб 4, .где подвер- 40 гается такой же обработке, водой как и в желобе 2 и набрасывается на отражающий лоток 7, последний направляет.полет шлаковых частичек по,восходящей .ветви навесной траектории полета. За выходящей промывкой лот- 45 ка 7,шлаковые частички подхватываются струями воздуха и:воды или только воздуха, или воды, им сообщается дополнительное ускорение .по касательной к траектории полета, а также, вращательное ускорение вокруг их 50 центров тяжести.

Блатодаря,последнему, возникают центробежные силы,;придающие шлаковой частице форму тела вращения с пустотой внутри этой частицы. Долетев до апогея навесной траектории, шлаковые частицы снижаются и падают на промежуточный склад. Во время полета, происходит также петрификация и охлаждение шлаковых частиц до температуры

100 С. б0

В за висимости от физико-хими- :c" Iих свойств исходного шлакового расплава и степени его охлаждения при обработке в желобах устанавливается требуемое время .полета частиц и связанная с этим, длина навесной

rpaeI Iopии полета. Это достигается соответствующим углом наклона отра?кательного лотка 7 и углом наклона .воздушных и водяных сопел 9 и 10,,а также необходимой скоростью воздушных и,водяных струй. Случайные крупные куски шлака, попавшие на лоток 7,,спускаются на склиз 11 и последним подаются на склад кусковой шлаковой пемзы.

Шлаковые частицы, скопившиеся на нромежуточном складе, представляющие собой шароподобный пористый шлаковый щебень, подаются на сортировочный;комплекс и оттуда на склад фракционированной готовой продукции.

Придание заполнителям формы тел вращения способствует их более компактной укладке в бетоне. Ме?кзер новая пустотность при этом снижается с 50 до 30%, пропорционально этому уменьшается расход цемента на производство легких бетонов и соответственно уменьшается вес легкого бетона. Снижение ве" а легкого бетона повышает его теплозащитные свойства и ведет к уменьшению толщины огра?кдений (стен) .

Если из,приведенного перечня выгод, приносимых за полнителями шаровидной формы, принять в расчет только уменьшение расхода цемента на одну треть, что примерно составляет 100 кг цемента марки 400 на один кубометр легкого, бетона, то в деньгах это составит 2 руб. 30 коп. на кубометр бетона или один рублb 50 коп. на кубометр шлакового заполнителя.

Формула изобретения

1. С пособ изготовления легких заполнителей из шлаковых расп73BOB, включающий диспергацию, охлаждение и поризацию шлакового расплава с последующим отбрасыванием по восходящей траектории, о т л и ч а юшийся тем, что, с целью .придания за по 7нителю формы тела вращения, частицам в процессе данаи?кения их по восходящей траектории сообщают вращателыное движение с помогцью воздушных и .водяных струй, подававмых со

KolpocTbIo 20 — 50 лю/сек.

2. Установка,для осуществления спосооа по п. 1, содержащая воронку, желоба с гидромониторными насадками и экран между ними, отл ич а ющая ся тем, что она снабжена отражательным лотком,,установленным за последнн м желобом с возмож ностью,поворота в,вертикальной плоскости, а на кромке лотка шарнирно закреплены воздушные и водяные сопла.

Источники информации, принягь е во внимание при экспертизе:

1. Авторское свидетельство СССР № 323384, кл. С 04 В 5/04, 1970.

2. Авторское свидетельство СССР X 234922, и;I. С 04 В 23, 02, 1967.

601247

4 !

Вijrj A

70

7д

5 2 3 7 5 7

77 j

ЧЪг 3 юг 2
