Способ подогрева воздуха в регенераторе мартеновской печи
Иллюстрации
Показать всеРеферат
° »

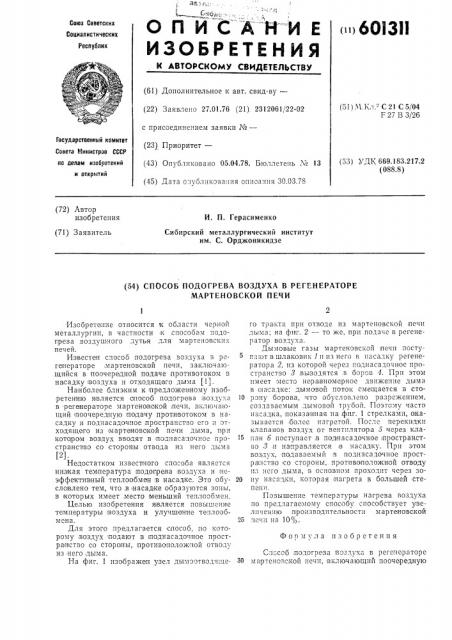

ОП ИСАЙИ Е
ИЗОБРЕТЕНИЯ
1, с.а„
Союз Советских
Социалистических
Реслуолик
<11> 60l 3II
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 27.01.76 (21) 2312061/22-02 с присоединением заявки ¹â€” (23) Приоритет— (43) Опубликовано 05.04.78. Бюллетень \Ъ 13 (45) Дата опуолпкозапия опиоання 30.03.78 (51) М. Кл,- С 21 С 5/04
F 27 Б 3/26
Государственный комитет
Совета Министров СССР ло делан изобретений и открытий (53) УДК 669.183,217.2 (088.8) (72) Автор изобретения
И. П. Герасименко
Сибирский металлургический институт им. С. Орджоникидзе (71) Заявитель (54) СПОСОБ ПОДОГРЕВА ВОЗДУХА В РЕГЕНЕРАТОРЕ
МАРТЕНОВСКОЙ ПЕЧИ
Формула изобретения
Изобретение относится к области черной металлургии, в частности к,способа»м подогрева зоздуш»ного дутья для мартеновских печей.
Известен способ подогрева воздуха з регенераторе мартеновской печи, заключающийся в поочередной подаче лротивотоком з насадку воздуха и отходящего дыма (1).
Наиболее близким к предложенному изобретению я вляется апособ подогрева,воздуха 10 в регенераторе мартеновской лечи, включающий поочередную,подачу противотоком в насадку и поднасадочное пространство его и отходящего из мартеновской печи дыма, при кото ром воздух вводят в поднасапочное про- 15 странст во со стороны отвода из него дыма (2).
Недостатком известного спосооа является низкая температура подопрева воздуха и неэффектив ный теплообмен .в насадке. Это обу- 20 сло|влено тем, что в .насадке образуются зоны, в которых имеет .место меньший теплообмен.
Целью изобретения я вляется повышение температуры .воздуха и улучшение теплообмена. 25
Для этого .предлагается способ, по которому воздух подают .в поднасадочное простра нстзо со стороны, противоположной отводу из него, дыма.
На фиг. 1 изображен узел дымоотводя:пе- 50 го тракта прп отводе нз мартеновской печи дыма; на фит. 2 — то &e, IIpII .Iio a Lie n регенсратор возду:а.
Дымовые газы мартеновской лечи поступа.от в шлаковик 1 и пз него B насадку регенератора 2, из которой через паднасадочное пространство З,выводятся,з боров 4. При этом имеет место неравномерное движение дыма в насадке: дымовой поток смещается в сторону борова, что обусловлено разрежением, создаваемым дымовой труоой. Поэтому часто насадка, показанная на.фпг. 1 стрелками, оказывается бо 700 нагретой. После перекп.1кп кзапанов воздух от вентилятора 5 через клапан 6 поступает,B поднасадочное пространстНо 8 и направляется в насадку. При этом воздух, подаваемый в поднасадочное пространство со стороны, противоположной отводу из него дыма, в основном проходит через зону насадки, которая нагрета в большей степени.
Позышение температуры нагрева воздуха по предлагаемому способу способствует увеличению производительности мартеновской псч»и на 10 /о
Способ;подогрева:воздуха в рсгеператоре
v.ÿðòåHñâãêoé печи, включающий поочередную
601311
Фв> 1
7/Г
3 4
Фиг g
Составитель Ф. Савинкин
Текред И. Чихайлова
Корректор И. Симкина
Рсдактор Е. Братчикова
Заказ 105/207 Изд. > "а 112 Тира>к 734
НПО Государственного комитета Совета Министров СССР по делам изобретении и открытий
Москва, К-35, Раушская наб., д. 4/5
Подписное
Тип. Харьк, фпл. пред, «Патент» подачу противотоком в насадку и поднасадочное пространство его отходящего из мартено вclKoé печи дыма, отличающийся тем, что, с целью, повышения температуры воздуха за счет улучшения теплообмена, воздух подают в поднасадочное пространство со стороны,;противоположной отводу из него дыма.
Источники информации, принятые во внимание при экспертизе:
1. Басьянс И. П. и Черноголов Л. И. Регенераторы мартеновской печи, 1961, с. 69.
2. Панфило,в М. И. Сира;вочное руководство сталевара, 1961, с. 135 †1.
